Atualmente, um dos grandes diferenciais do módulo Elétrico é o lançamento automático da fiação. Após inserir todos os pontos elétricos na planta, definir circuitos e lançar os eletrodutos, deve-se executar o comando Processar, guia Operações - grupo Dimensionamento, com a opção Passar fiação habilitada. Assim será inserida automaticamente a fiação necessária para alimentar os pontos existentes.
Porém, algumas vezes, após executarmos este comando o programa pode não inserir a fiação de alguns pontos ou circuitos.
No exemplo exibido abaixo vemos que não foi inserida fiação para o circuito 1 e 3, para a tomada no canto inferior direito e entre os quadros.
Assuntos tratados neste artigo
- Erros de traçado
Erros de traçado
Para que o programa insira a fiação de forma automática é necessário que:
- Os pontos lançados estejam associados a um circuito;
- Este circuito esteja associado a um quadro de distribuição;
- Os quadros estejam associados;
- Exista um caminho de condutos conectando o QD e os pontos do circuito;
- Exista um caminho de condutos conectando o quadro ao seu quadro superior;
- Exista um esquema de ligação compatível com a combinação de pontos lançados no circuito/comando;
Se algum dos itens acima não forem identificados pelo programa ao executarmos o comando Processar, a fiação não será inserida.
Portanto se, após processar o projeto a fiação não for inserida e o programa incluir triângulos vermelhos/amarelos nos pontos deve-se verificar qual dos itens acima não estão sendo atendidos para efetuar a correção.
Existem duas formas de verificar o erro existente no ponto:
- Parar o mouse em cima do triângulo vermelho/amarelo.
- Acessar a guia Operações, grupo Fiação, comando Verificar traçado.
Observação: para mais informações recomendamos a leitura dos artigos Triângulos vermelhos e amarelos: o que significam? e Utilizando o comando Verificar traçado
Mensagem - Ponto com circuito indefinido
Se esta mensagem for exibida significa que o ponto não foi associado a nenhum circuito. Para um melhor entendimento dessa mensagem, recomendamos a leitura do artigo Indicação - Circuito indefinido.
Mensagem - Circuito sem quadro associado
Se esta mensagem for exibida significa que o circuito utilizado não está associado a nenhum quadro. Para um melhor entendimento dessa mensagem, recomendamos a leitura do artigo Indicação - Circuito sem quadro associado.
Mensagem - Ponto sem traçado válido para passar a fiação
Se esta mensagem for exibida significa que o programa não localizou um caminho de condutos conectando o QD e os pontos. Para um melhor entendimento dessa mensagem, recomendamos a leitura do artigo Indicação - Ponto sem traçado válido para passar a fiação.
Mensagem - Não existe tubo ligado a esta conexão
Se esta mensagem for exibida significa que não existe um conduto conectado no ponto em questão. Para um melhor entendimento dessa mensagem, recomendamos a leitura do artigo Indicação - Não existe tubo ligado a esta conexão.
Mensagem - Não foi encontrado esquema compatível com o comando/circuito
Se esta mensagem for exibida significa que o programa não identificou um esquema de ligação compatível com a combinação de pontos lançados no circuito/comando. Para verificar como solucionar esta situação recomendamos a leitura do artigo Indicação - Não foi encontrado esquema compatível com o comando/circuito.
Mensagem - Quadro sem ligação com o quadro superior
Se esta mensagem for exibida significa que o programa não localizou um caminho de condutos conectando o quadro e o seu quadro superior, definido na associação de quadros. Para um melhor entendimento dessa mensagem, recomendamos a leitura do artigo Indicação - Quadro sem ligação com o quadro superior.
Observação: após realizar a modificação de qualquer item para corrigir um dos itens exibidos acima deve-se Processar novamente o projeto para verificar se a situação foi solucionada, conforme indicado no material Como processar o dimensionamento no módulo Elétrico do AltoQi Builder.
Quando não existe erro de traçado, nem triângulos vermelhos/amarelos nos pontos terminais (lâmpadas, tomadas, interruptores, etc), e o programa não insere a fiação para um determinado circuito é provável que ele esteja configurado para que a fiação não seja lançada de forma automática.
Ao definirmos as propriedades de um circuito, é possível informar se desejamos, ou não, que a fiação seja inserida automaticamente pelo programa, para verificar se esta opção encontra-se habilitada deve-se:
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador, clicar com o botão direito no circuito desejado e selecionar Propriedades;
- No diálogo Propriedades, na opção Fixar fiação lançada selecionar Não;
- Clicar em OK;
Observação: quando a opção Fixar fiação lançada estiver definida com Sim o programa não incluirá a fiação automaticamente para este circuito.
Após realizar a alteração na propriedade do circuito é necessário processar novamente seu projeto, portanto deve-se:
- Acessar a guia Operações, grupo Dimensionamento, comando Processar;
- No diálogo Processar habilitar todas as Opções;
- Clicar em OK.
Associação de quadros não realizada
Neste caso será necessário definir a hierarquia dos quadros seguindo os procedimentos descritos no artigo Definindo a hierarquia dos quadros do projeto elétrico.

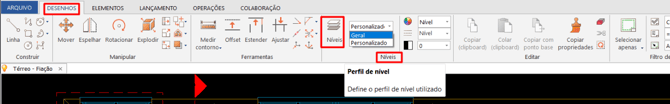

Níveis de desenho desabilitados
Ao processar o projeto, a fiação pode não ser exibida no pavimento por estar oculta na configuração de níveis de desenho.
Se a visualização estiver definida como “personalizado”, alguns elementos podem estar desabilitados, incluindo a fiação.
Para corrigir:
- Altere a opção de “Personalizado” para “Geral” ou “Todos”.
Isso garante que todos os elementos, incluindo a fiação, voltem a ser exibidos no pavimento.
Após verificar todas as situações e Processar novamente o projeto a fiação será inserida.
Neste artigo foram exibidas as situações mais comuns que impedem a passagem automática da fiação. Assim, você deve verificar qual das situações ocorre no seu projeto e aplicar o passo a passo correspondente.
