Indicação - Não foi encontrado esquema compatível com o comando/circuito




Para organizar as informações necessárias à passagem da fiação para os diferentes tipos de pontos e suas combinações, o módulo Elétrico do AltoQi Builder possui um cadastro de esquemas de ligações. Ao processar o projeto, o programa analisa a combinação de pontos lançados e os esquemas dos circuitos definidos e busca no cadastro um esquema de ligações que satisfaça essas condições.

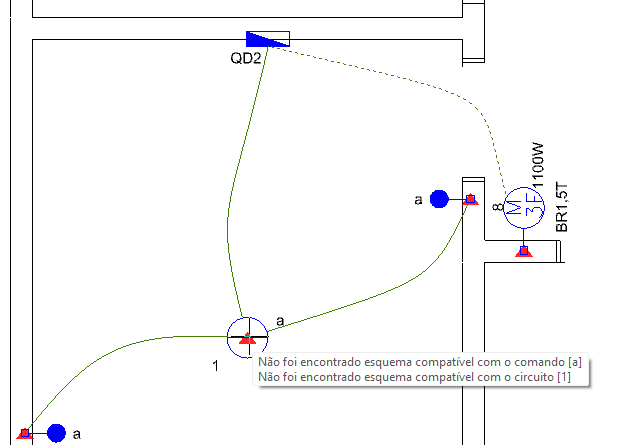

Caso o programa não identifique um esquema de ligação que satisfaça o lançamento realizado, a fiação não será inserida e o Builder exibirá indicações no formato de triângulos vermelhos sobre os pontos lançados, com a mensagem Não foi encontrado esquema compatível com o comando/circuito.

💡A inspeção com o cursor do mouse sobre essas indicações possibilita identificar equívocos cometidos durante o lançamento.






Assuntos tratados neste artigo


Identificando as situações

O programa oferece uma ferramenta capaz de auxiliar a identificação de cada uma das situações no projeto que impedem a passagem da fiação. Essa ferramenta é o comando Verificar traçado, que é utilizado da seguinte forma:

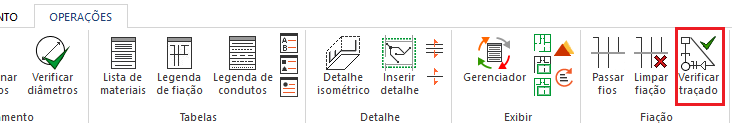

  • Acessar na guia Operações, grupo Fiação, o comando Verificar traçado;

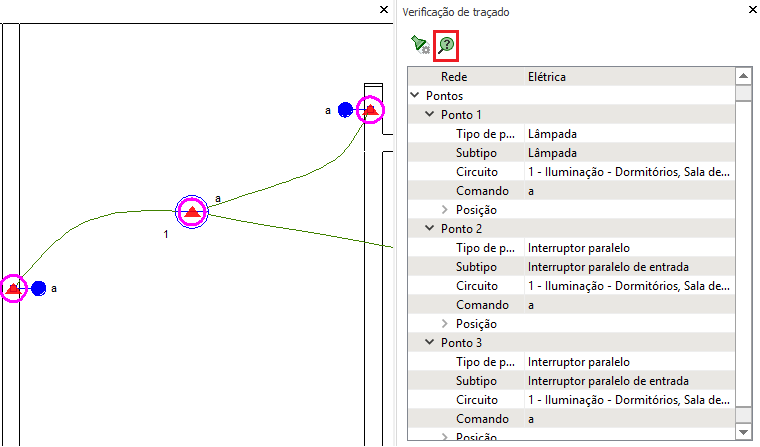

  • Será exibida a janela Verificação de Traçado:


📖 Para mais informações sobre este comando recomendamos a leitura do artigo Utilizando o comando Verificar traçado.

Indicação - “Não foi encontrado esquema compatível com o comando”

Essa indicação pode ocorrer por duas situações distintas no projeto: quando a combinação dos pontos lançados não atende a nenhum esquema de ligações cadastrado ou quando existe um comando definido no circuito que não está associado a nenhum ponto no croqui. Em ambos os casos, o Builder não encontra um esquema de ligações válido para realizar a passagem da fiação.

⚠️ Atenção:
tanto a indicação quanto o status de comando incompatível representam a mesma situação no projeto e, portanto, utilizam o mesmo procedimento de identificação e correção.

O programa disponibiliza diversos esquemas de ligações já cadastrados, que atendem às combinações de pontos mais comuns, como:

  • Lâmpadas + 1 Interruptor simples;
  • Lâmpadas + 1 Interruptor paralelo de entrada + 1 Interruptor paralelo de saída;
  • Lâmpadas + 1 Interruptor paralelo de entrada + 1 Interruptor paralelo de saída + 1 Interruptor intermediário 1;
  • Lâmpadas + 1 Interruptor Sensor de Presença;
  • Lâmpadas + 1 Relé Fotoelétrico;
  • Lâmpadas + 1 Fotocélula + 1 Relé de comando;

Os esquemas disponíveis podem ser consultados no programa por meio do caminho Arquivo → Cadastro → Esquemas de ligação. Dessa forma, é possível verificar se existe um esquema compatível com os tipos e subtipos de pontos utilizados no lançamento do projeto.

🔎 Observação: caso seja necessário realizar um lançamento que não seja contemplado pelos esquemas de ligações padrão do Builder, é possível criar um esquema personalizado. Para saber como realizar esse procedimento, consulte o artigo Cadastrando um esquema de ligação.

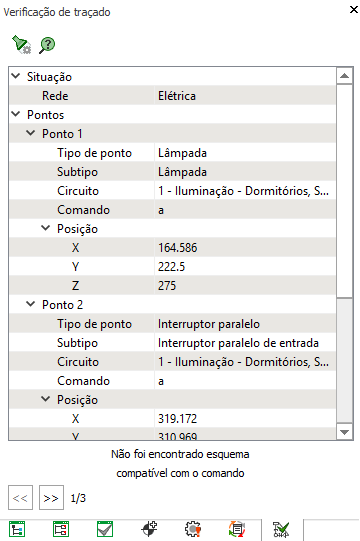

Além disso, através do comando Verificar traçado, é possível visualizar o tipo de ponto, subtipo, circuito e comando de todos os pontos envolvidos nessa situação de esquema incompatível.


Exemplo - Combinação dos pontos lançados não satisfaz nenhum esquema de ligação

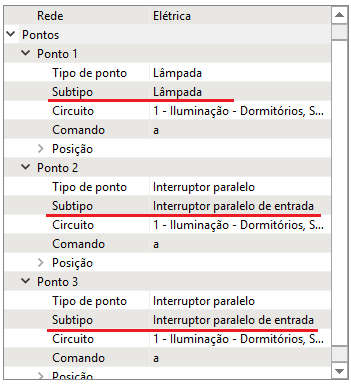

Na imagem acima, observa-se que estão envolvidos nessa situação de esquema incompatível: um ponto do tipo "Lâmpada" e dois pontos do subtipo “Interruptor paralelo de entrada”. Além disso, verifica-se que todos os pontos estão definidos no comando “a” do circuito “1 – Iluminação”. Essa situação de traçado ocorre, pois não existe nenhum esquema de ligações cadastrado que admita essa combinação de pontos.

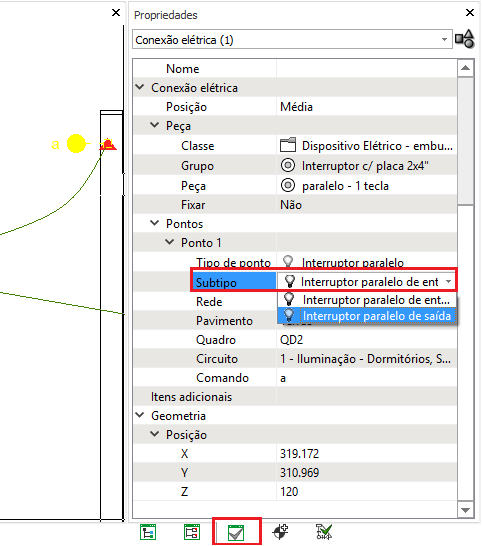

Nesse caso, para corrigir o equívoco ocorrido durante o lançamento dos pontos, deve-se alterar o subtipo de um dos interruptores paralelos para “Interruptor paralelo de saída”. Isso pode ser realizado através do comando “Propriedades” da seguinte forma:

  • Na janela Verificação de traçado, pressionar o botão Localizar para destacar no croqui todos os pontos envolvidos nessa situação;
  • Selecionar no croqui a simbologia de um dos interruptores destacados;
  • Acessar a guia Elementos, grupo Acessar, comando Propriedades;
  • Na janela de Propriedades, alterar o subtipo do interruptor selecionado de modo a adequá-lo ao esquema de ligações cadastrado. Nesse caso, o subtipo deve ser “Interruptor paralelo de saída”;
  • Pressionar a tecla ESC para finalizar a alteração.


Após essa alteração, a combinação de pontos dos tipos "Lâmpada + Interruptor Paralelo de Entrada + Interruptor Paralelo de Saída” satisfaz um esquema de ligações disponível no cadastro do programa e a fiação poderá ser passada automaticamente.

Exemplo - Comandos sem uso

Durante o lançamento dos interruptores, é necessário definir quais lâmpadas serão comandadas, o que é feito por meio da atribuição de uma letra que identifica o comando. No entanto, caso o usuário exclua posteriormente as lâmpadas e os interruptores lançados, o comando definido permanece listado no Gerenciador, mesmo não estando associado a nenhum ponto no croqui.

Nessa situação, o projeto pode apresentar a indicação “Não foi encontrado esquema compatível com o comando”, ainda que não existam erros de traçado ou indicações visuais, como triângulos vermelhos ou amarelos, sobre os pontos lançados. Isso indica a presença de comandos não utilizados no circuito.

Para eliminar todos os comando não utilizados, recomendamos a leitura do artigo Excluindo circuitos e comandos sem uso

Indicação - “Não foi encontrado esquema compatível com o circuito”

O programa apresenta essa indicação quando o esquema de ligações definido para o circuito não é compatível com os pontos lançados, por exemplo se um circuito de Tomadas 2P+T for definido com os esquemas 2F+N ou 3F+N.
Nesse caso, é encontrado no cadastro um esquema de ligação compatível com a combinação de pontos inseridos no projeto, mas o esquema definido para o circuito não é compatível com os pontos lançados.

O programa disponibiliza esquemas de ligações para os seguintes pontos somente se os mesmos pertencerem a um circuito definido nos esquemas indicados:

  • Lâmpadas com interruptor simples ou paralelos - Circuito com esquema F+N ou F+F;
  • Lâmpadas com interruptor bipolar simples ou paralelo - Circuito com esquema F+F;
  • Tomada 2P+T - Circuito com esquema F+N ou F+F;
  • Tomada 3P+T - Circuito com esquema 3F+N;
  • Tomada 1 (3P+T) - Circuito com esquema 3F;

Através do comando Verificar traçado, é possível visualizar o tipo de ponto, subtipo, circuito e comando de todos os pontos envolvidos nessa situação de esquema incompatível.


Exemplo - Esquema incompatível com o ponto lançado

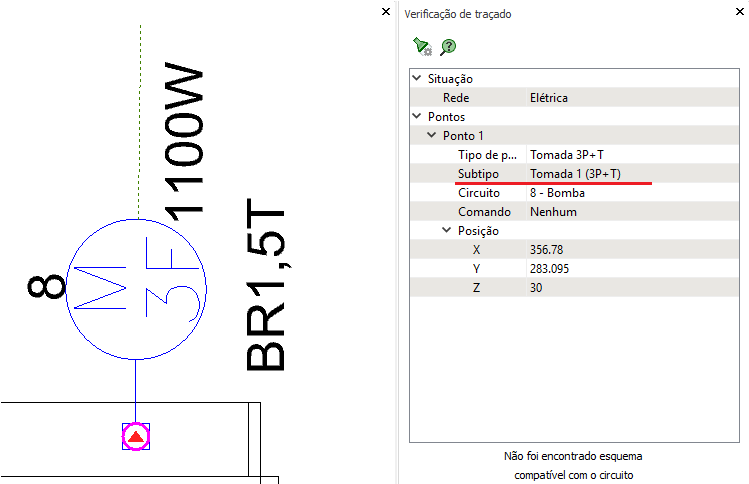

Na imagem acima, observa-se que está envolvido nessa situação de esquema incompatível um ponto do subtipo "Tomada 1 (3P+T)". Além disso, verifica-se que o ponto está definido no circuito “8 – Bomba”.

Como a combinação de pontos lançados está correta (somente 1 tomada) é necessário verificar o esquema definido para o circuito “8 – Bomba”, portanto deve-se utilizar o Gerenciador da seguinte forma:

  • Acessar a guia Operações, grupo Exibir, comando Gerenciador;

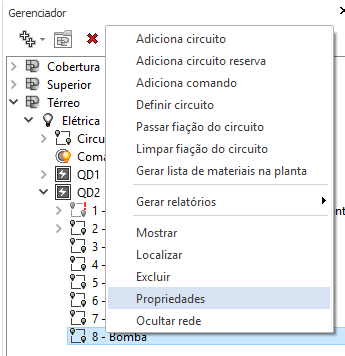

  • Na janela do Gerenciador, clicar com o botão direito do mouse sobre o circuito de interesse e clicar em Propriedades;

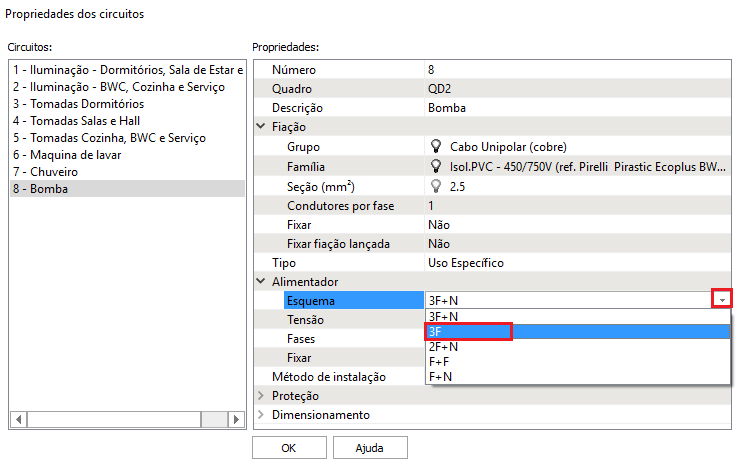

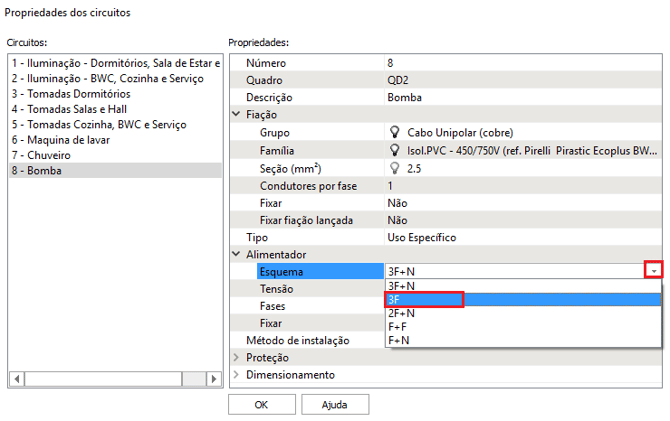

  • No diálogo Propriedades dos Circuitos, é possível verificar que o esquema do alimentador do circuito  “8–Bomba” está definido como “3F+N”. No entanto, conforme exposto anteriormente, as tomadas do subtipo “Tomada 1 (3P+T)” possuem esquemas de ligações compatíveis somente com circuitos definidos no esquema “3F”;
  • Portanto, para solucionar essa situação, deve-se alterar o esquema do alimentador do circuito para “3F” no diálogo Propriedades dos circuitos e pressionar o botão OK
Dessa forma, o esquema do circuito estará adequado ao esquema de ligações disponível para o ponto e o programa poderá passar a fiação automaticamente.

Exemplo - Esquema incompatível com quadro

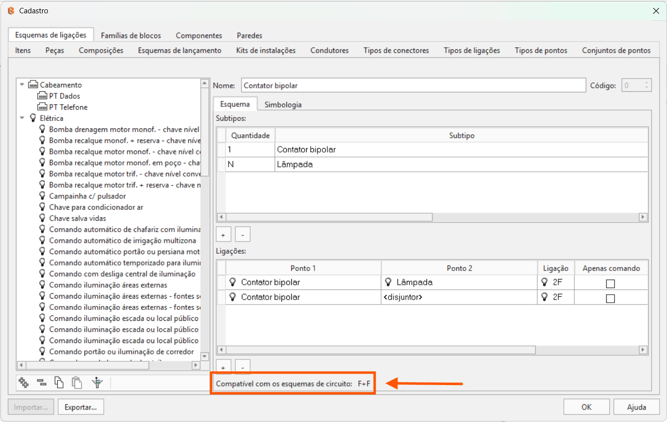

No exemplo apresentado abaixo, observa-se a criação de um esquema de ligação composto por "1 contator bipolar" e "lâmpadas". O programa identifica corretamente que esse esquema é compatível com circuitos definidos como F+F.


Como a combinação de pontos lançados está correta, a inconsistência não está no esquema de ligação em si, mas no esquema elétrico definido para o quadro de distribuição ao qual esse circuito está associado. Nessa situação, é necessário validar e ajustar o esquema do alimentador por meio do Gerenciador, conforme descrito a seguir:

  • Acesse a guia Operações, grupo Exibir, e clique no comando Gerenciador.

  • Na janela do Gerenciador, clique com o botão direito do mouse sobre o quadro de interesse e selecione Propriedades.

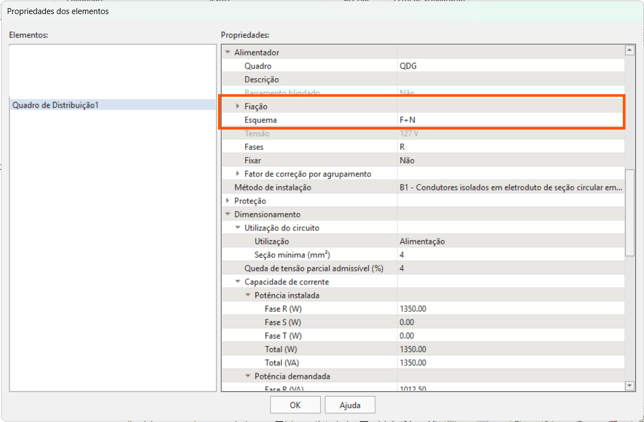

  • No diálogo Propriedades dos elementos, verifique que o esquema do alimentador está definido como F+N.

  • Entretanto, conforme identificado anteriormente, o esquema de ligação criado é compatível apenas com circuitos definidos como F+F, o que gera a incompatibilidade.

  • Para corrigir a situação, altere o esquema do alimentador para F+F no diálogo Propriedades dos elementos e confirme a alteração pressionando OK.

Com isso, são apresentadas as duas situações mais recorrentes que ocasionam a indicação de esquema incompatível. Cabe ao usuário identificar qual delas está ocorrendo em seu projeto e aplicar a correção correspondente.


Em casos onde o programa apresenta esta indicação mesmo após realizar todas as verificações recomendadas acima, é possível que o comportamento esteja sendo gerado por duplicidades de esquema de ligações no Cadastro. A duplicidade de esquemas pode gerar esta mensagem mesmo quando a fiação é lançada pelo programa.

Perguntas frequentes

  • Como posso identificar a causa do problema de esquema incompatível?
    Utilize o comando Verificar traçado, pois ele permite identificar os pontos, subtipos, circuitos e comandos envolvidos, facilitando a distinção entre problemas de lançamento.

  • O que fazer quando os pontos estão corretos, mas o erro persiste?
    Confira o esquema definido no circuito, no alimentador ou no quadro, pois ele pode não ser compatível com os pontos lançados.

  • Quando devo verificar o esquema do alimentador ou do quadro?
    Quando o esquema de ligação e os pontos lançados estão corretos.

  • E se a combinação desejada não existir nos esquemas padrão do Builder?
    Nesse caso, é possível criar um esquema de ligações personalizado no Cadastro.

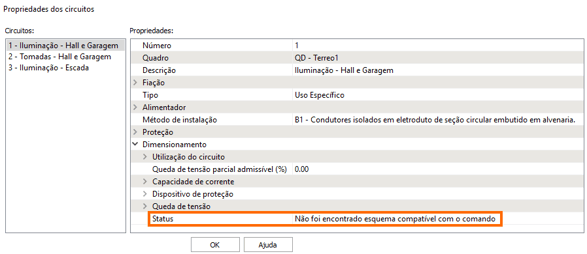

  • O que fazer quando aparece o status “Não foi encontrado esquema compatível com comando”?
    Esse status indica a mesma situação apresentada pela indicação de esquema incompatível com o comando e deve ser tratado da mesma forma, utilizando os mesmos procedimentos descritos neste artigo.
