Indicação - Ponto sem traçado válido para passar a fiação
O AltoQi Builder emite alertas em forma de triângulos amarelos e vermelhos no projeto a fim de atrair a atenção do usuário para o ponto onde está sendo exibido o triângulo.
Para verificar qual a mensagem que esse triângulo traz, segure o mouse sobre o triângulo e a mensagem será exibida.
Quando essa mensagem é Ponto sem traçado válido para passar a fiação, significa que o programa não localizou um caminho de condutos conectando o quadro e os pontos e, consequentemente, o programa não irá inserir automaticamente a fiação enquanto esta mensagem for exibida.
Neste caso é necessário verificar se todos os condutos estão corretamente conectados ou lançados. A seguir serão apresentados alguns exemplos que podem gerar esta mensagem.
Exemplo 1
No exemplo abaixo temos um caso onde, visualmente, um conduto conectando a lâmpada e a tomada está lançado.
Porém o conduto não está conectado na lâmpada. Neste caso é necessário apagar e relançar este eletroduto.
Exemplo 2
No exemplo abaixo temos um caso onde existem condutos conectados a todos os pontos mas não existe um caminho válido de condutos entre as lâmpadas e os seus interruptores.
Neste caso é necessário lançar um conduto conectando os pontos.

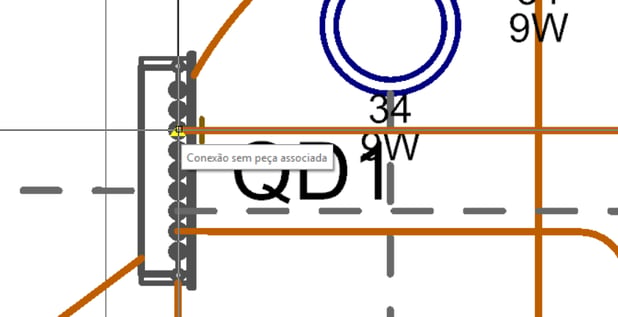

No exemplo abaixo temos um caso onde o conduto aparenta estar conectado na eletrocalha, mas ele não está conectado.
Neste caso é necessário apagar e relançar este eletroduto.
Exemplo 4

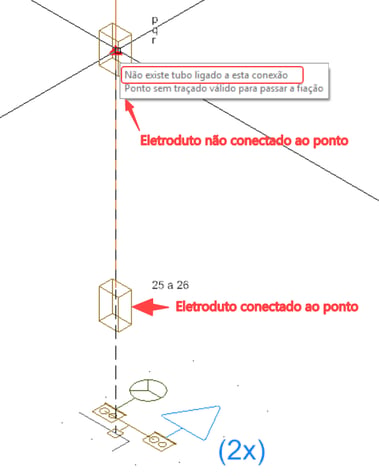

No exemplo abaixo temos um caso onde existem dois pontos lançados no mesmo alinhamento vertical.
A mensagem é exibida pois o conduto exibido em planta baixa somente está conectado a um dos pontos, como podemos visualizar em um detalhe isométrico.
Neste caso é necessário lançar um conduto conectando os pontos.
