Adicionando e personalizando o Quadro elétrico executivo



Na etapa de detalhamento de um projeto elétrico, é necessário especificar minuciosamente vários parâmetros construtivos e elétricos da instalação, de modo a tornar clara a compreensão do projeto e facilitar sua execução.

O Quadro executivo é um detalhe especial que representa seus elementos na visão 2D.  Com isso, é possível padronizar o layout dos quadros com informações que os diagramas não apresentam, como a relação direta entre os componentes e o espaço real que o quadro suporta.

O detalhe Quadro executivo está disponível a partir da release 2023-08, para clientes Assinatura e versão 2024.

Mantenha seu software atualizado!

Se ainda não está utilizando a release lançada, acesse a Área do Cliente para fazer o download da última release disponível das soluções contratadas.

📌 No espaço, você encontrará os instaladores e outras informações importantes. Basta clicar na aba "Soluções Atribuídas para Você".

📖 Para saber mais, confira o artigo: Conheça a Área do Cliente.

Índice

Adicionando o Quadro Executivo

Para adicionar um quadro elétrico executivo no projeto deve-se:

  • Acessar a guia Operações, grupo Exibir, comando Gerenciador;
  • Na janela Gerenciador, clicar com o botão direito no quadro desejado e em Gerar detalhe na planta selecionar Quadro executivo;

  • Clicar em um ponto no croqui para adicionar o quadro executivo.

O detalhe terá barramentos de neutro IDR dependendo da quantidade de IDRs definidos na propriedade do QD. Para entender melhor como adicionar um IDR, recomendamos a leitura do artigo Como inserir um IDR em um circuito.

Definindo a estrutura do Quadro Executivo

Após adicionado o quadro executivo no croqui, é necessário definir a estrutura do mesmo, movendo os componentes e circuitos do quadro para os trilhos do quadro. Portanto, devemos realizar o seguinte procedimento:

  • Acessar a guia Operações, grupo Exibir, comando Gerenciador;
  • Na janela Gerenciador, clicar com o botão direito no quadro desejado e selecionar Estrutura do quadro executivo;
  1. Na janela aberta, é possível visualizar os componentes do quadro, como Disjuntor de manutenção, DPS, entre outros. Também é possível visualizar os componentes de circuitos associados. Para associar um componente a um trilho, selecione o mesmo com o botão esquerdo do mouse e arreste até o trilho desejado;

A quantidade de componentes DPS e disjuntores de desconexão dependerá da quantidade dos mesmos adicionados em seus QD's. Para entender melhor como realizar a adição, recomendamos a leitura do artigo Inserindo o dispositivo de proteção contra surtos (DPS) e seu disjuntor de desconexão.

Os componentes dos circuitos associados são referentes aos disjuntores definidos em seus circuitos. Para entender melhor como adicionar um circuito e configurar seu disjuntor, recomendamos a leitura dos artigos Como criar e definir circuitosComo é dimensionado o dispositivo de proteção contra corrente de sobrecarga?

  • Clique em Ok;
  • Acesse a guia Operações, grupo Dimensionamento, comando Processar;
  • Na janela aberta, mantenha O projeto fiação ativo e aperte Ok;

O quadro executivo será atualizado com os componentes adicionais a cada trilho, conforme podemos visualizar abaixo.


Personalizando o Quadro Executivo

Após adicionado o quadro executivo em seu projeto, é possível realizar a sua personalização, definindo sua posição geométrica, escala de visualização e posição dos elementos.

Portanto, para realizar estas alterações:

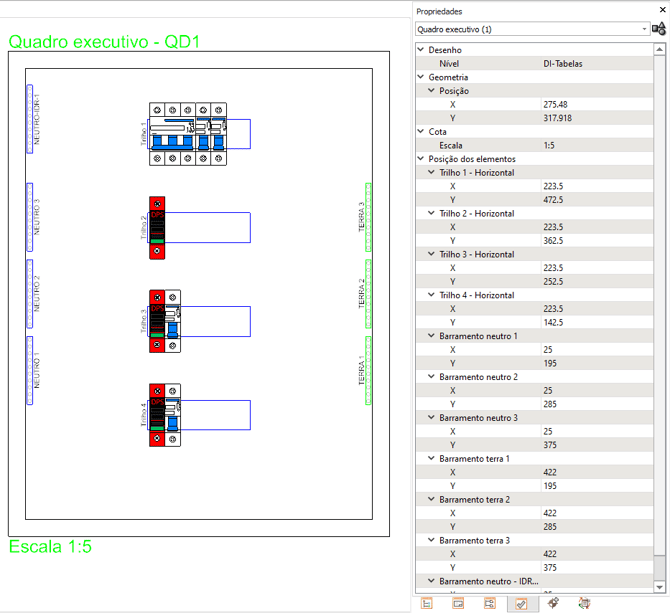

  • Acesse a aba Elementos, grupo Acessar e comando Propriedades;
  • Selecione o quadro executivo adicionado no croqui;
  • Na janela propriedades, selecione Quadro executivo (1);
  • Altere as informações em X e Y em Posição dos elementos para mover os trilhos e barramentos;

Na necessidade de restaurar a posição original dos elementos do quadro, na mesma janela de propriedades, clique à direita da barra de configuração Posição dos elementos. Ao clicar, o botão de reinicialização irá aparecer, basta clicar sobre ele e as configurações iniciais dos elementos do quadro serão restauradas.

Personalização dos Trilhos e dos Barramentos do Quadro Executivo

Para uma personalização mais completa do Quadro Executivo, é possível ajustar os trilhos em termos de comprimento, orientação e número de polos.

Para realizar essas personalizações, siga os passos abaixo:

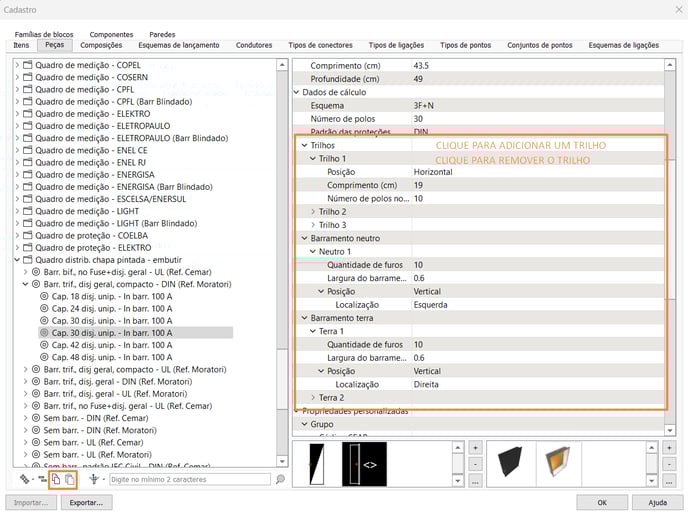

  • Acesse a janela de Cadastro no menu Arquivo.
  • Clique na aba Peça.
  • Identifique o quadro que será utilizado. Caso seja uma peça nativa do programa, será necessário gerar uma cópia: Como "Copiar" e "Colar" uma peça do cadastro.
  • À direita, você encontrará diversas opções para modificar o quadro, incluindo ajustes nos trilhos.

  • Campo Posição: Define a orientação do trilho, podendo ser horizontal ou vertical.
  • Campo Comprimento: Especifica o tamanho do trilho em centímetros.
  • Campo Número de Polos no Trilho: Indica a quantidade de equipamentos que podem ser alocados no trilho.
Assim, você poderá personalizar o Quadro Executivo de acordo com suas necessidades específicas.

Personalização da Simbologia 2D

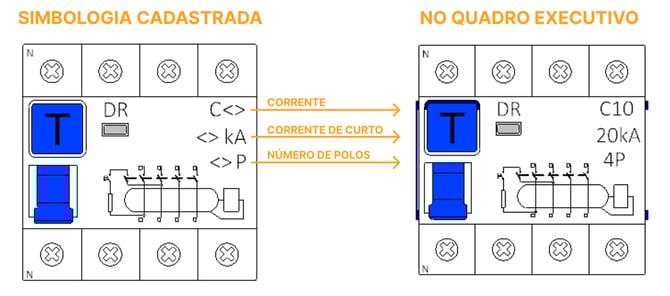

Com o objetivo de tornar o detalhamento dos quadros mais dinâmico e padronizado, agora é possível habilitar campos automáticos nos componentes do quadro executivo, utilizando os campos dinâmicos de projeto.

Com esse recurso, é possível criar simbologias personalizadas,
 inserindo campos que preenchem automaticamente dados técnicos, como corrente nominal, corrente de curto-circuito e número de polos, refletindo no quadro executivo as informações definidas no Cadastro.
SIMBOLOGIA CADASTRADA
NO QUADRO EXECUTIVO
N
N
X
T
DR
C<>
CORRENTE
T
DR
C10
<>
KA
CORRENTE DE CURTO
20kA
> P
NÚMERO DE POLOS
9 9
4P
25,
2
25
25
25
2
N
É importante lembrar que, para alterar a simbologia associada a uma peça, é necessário criar uma nova peça no Cadastro (Como cadastrar uma nova peça no AltoQi Builder) e associar a ela a simbologia criada.
Exemplo
Como exemplo didático, será alterada a corrente nominal de um Disjuntor de Proteção — “Interruptor Bipolar DR (fase/neutro - In 30mA)”, de 25A para 150A.
Para realizar essa modificação, siga os passos abaixo:

Importante: O quadro executivo está representado na escala 1:5 portanto, caso seja criado uma nova simbologia, esta deve estar também na escala 1:5.

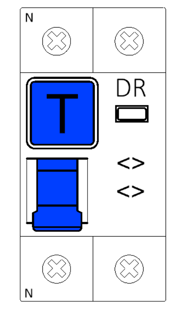

  • Inclua os campos de texto que representarão as propriedades do componente no quadro, como corrente nominal, corrente de curto-circuito e número de polos (consulte o artigo: Como incluir campos na criação de um símbolo). Nesse exemplo, foram incluídos os campos para corrente nominal e número de polos.
  • Na guia ARQUIVO → Cadastro → Peças, localize a peça em que deseja inserir a simbologia criada.
  • Copie e cole a peça original (veja como no artigo Como "Copiar" e "Colar" uma peça do cadastro) para conseguir editá-la.
  • Insira a nova simbologia na peça criada (veja como no artigo Como adicionar uma simbologia na peça cadastrada).
  • Edite as propriedades da nova peça, ajustando os valores conforme o desejado - nesse exemplo, a corrente nominal foi alterada de 25A para 150A.
  • Clique em OK.
  • No croqui, substitua a peça antiga pela nova.

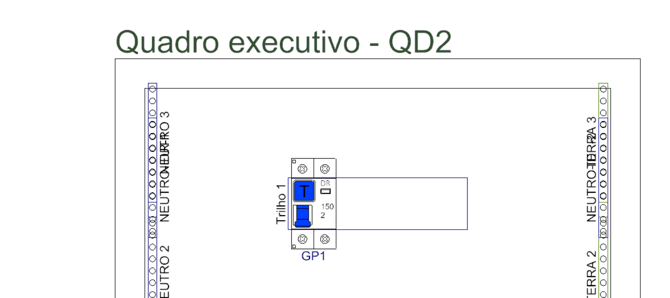

Após salvar as alterações, o programa atualiza automaticamente o componente no quadro executivo com as novas informações.

A personalização da simbologia 2D com campos dinâmicos estará disponível a partir da release 2025-11


Habilitando a identificação dos circuitos

A partir da atualização 2025-02, os clientes modalidade assinatura contam com o recurso de exibição dos identificadores dos circuitos.

Para habilitar esse recurso basta seguir os seguintes passos:

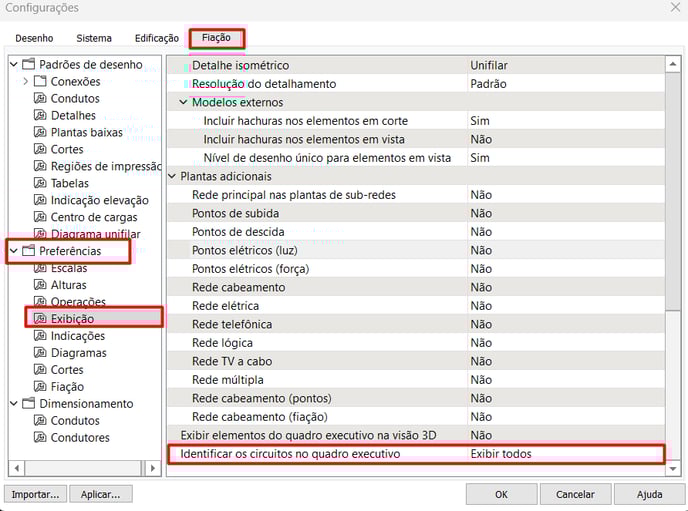

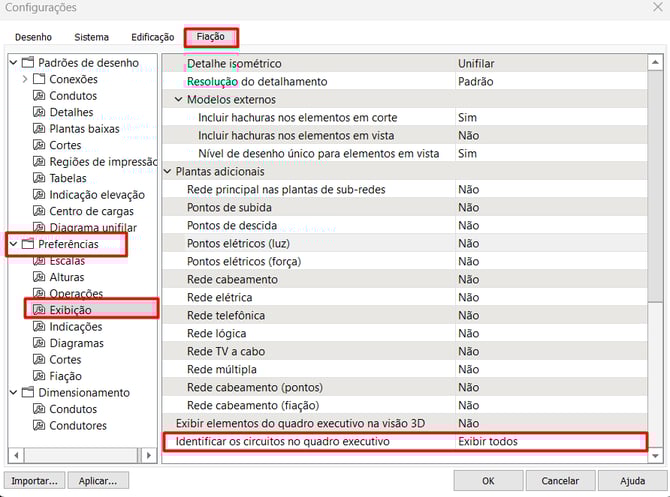

  • Acesse o Menu Arquivo e selecione a opção Configurações;
  • Na janela configurações, acesse a aba Fiação - Preferências - Exibição e habilite a opção "Identificar os circuitos no quadro executivo":

Além da opção "Exibir todos", caso desejar, é possível habilitar a opção "Somente circuitos terminais" para exibir a identificação apenas nos circuitos terminais.

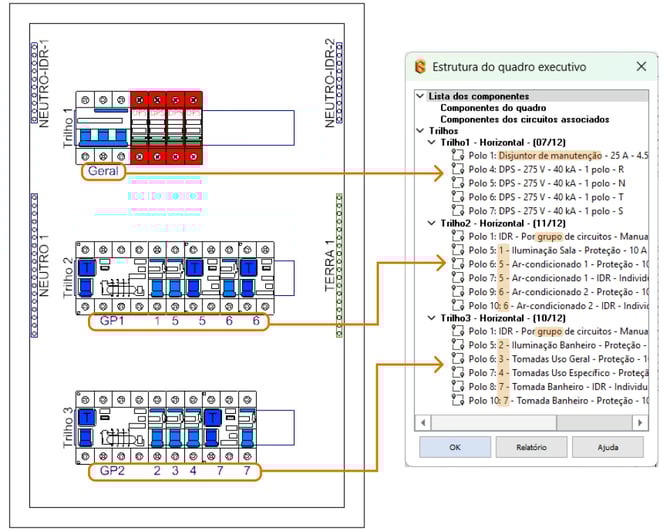

Com esse recurso é possível exibir os identificadores dos circuitos diretamente em cada componente do quadro executivo. Essa funcionalidade torna o projeto mais detalhado e próximo da realidade, facilitando a execução em obra e garantindo maior clareza para a equipe responsável.


numeracao circuitos

Habilitando a visão realista no 3D

Além das informações indicadas anteriormente, visando os projetos em BIM, que estão cada vez mais detalhados, a representação física 3D do quadro de distribuição dos projetos elétricos acaba sendo importante para que o modelo seja fiel ao projetado e executado.  Assim, o AltoQi Builder também exibe na visão 3D o quadro elétrico, como indicado abaixo:


Para visualizar o Quadro elétrico executivo na Visão 3D, após o seu lançamento, execute os seguintes procedimentos:

  • Selecione o Quadro em questão;
  • Acesse as Propriedades do quadro;
  • Altere a opção “Exibir componentes na visão 3D” para ‘Sim’.

A representação em 3D está disponível a partir da atualização 2023-11  para clientes da modalidade Assinatura e versão 2024.

Realizando os procedimentos descritos neste artigo é possível incluir o quadro executivo como detalhamento do seu projeto e selecionar a posição dos componentes nos trilhos.


Perguntas frequentes

Como fazer com que os disjuntores dos circuitos reserva sejam exibidos no quadro executivo?

Para que os disjuntores dos circuitos reserva sejam exibidos corretamente no quadro elétrico executivo, é necessário habilitar a configuração "Considerar disjuntor do circuito reserva na lista de materiais". Para isso, acesse Arquivo > Configurações > Fiação > Dimensionamento e altere essa opção de "Não" para "Sim"
