Como verificar e ajustar o FCA dos condutos no AltoQi Builder?

Ao realizar o dimensionamento de um projeto, o módulo Elétrico utiliza diversos critérios normativos para efetuar o cálculo das seções dos condutos, fios, disjuntores, entre outros elementos. Um desses critérios é o cálculo da corrente corrigida, que considera o fator de correção de agrupamento (FCA).

Quando condutores pertencentes a circuitos diferentes passam por um mesmo conduto, a norma estabelece a aplicação do FCA, que impacta diretamente o valor da corrente considerada nos cálculos realizados pelo programa. Esse fator influencia o dimensionamento da infraestrutura e pode gerar avisos ou ajustes necessários ao longo do projeto.

Neste material, reunimos as principais orientações para verificar, ajustar, ignorar ou melhorar o FCA dos condutos no AltoQi Builder, apresentando de forma prática as alternativas disponíveis no programa. O objetivo é ajudar você a compreender o motivo das indicações exibidas pelo software e como tratá-las corretamente durante o desenvolvimento do projeto.

Para verificar como o FCA que será aplicado no circuito é determinado, recomendamos a leitura do artigo Como é calculado o FCA?

Como verificar o FCA dos condutos?

Identificar, visualmente, a quantidade de circuitos que passam por um mesmo conduto, é uma tarefa complexa e demorada, visto que há a necessidade de analisar todos os condutos lançados no projeto.

Para facilitar esse processo, o módulo Elétrico possui um recurso onde é possível gerar um diagrama informando ao usuário um gráfico de cores dinâmico dos eletrodutos e eletrocalhas demonstrando as faixas com maior e menor fator de correção de agrupamento, facilitando a localização dos condutos que apresentam um FCA baixo.

Para acessar esse comando, deve-se realizar os procedimentos descritos abaixo:

Enquadre seu projeto através do botão Enquadrar:

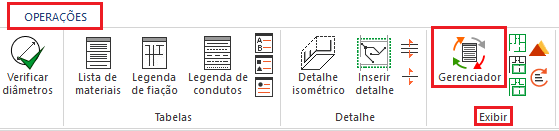

Acesse a guia Operações, grupo Exibir, comando Gerenciador:

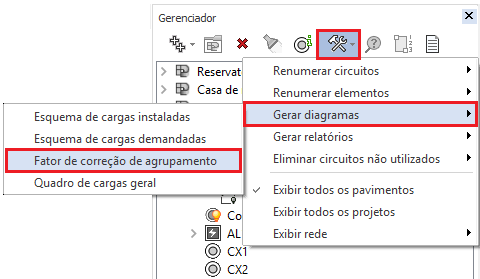

Na janela do Gerenciador acesse o comando Opções – Gerar diagramas – Fator de correção de agrupamento:

A janela de CAD será aberta:

O gráfico de cores sempre será inserido próximo ao canto superior direito da arquitetura do pavimento.

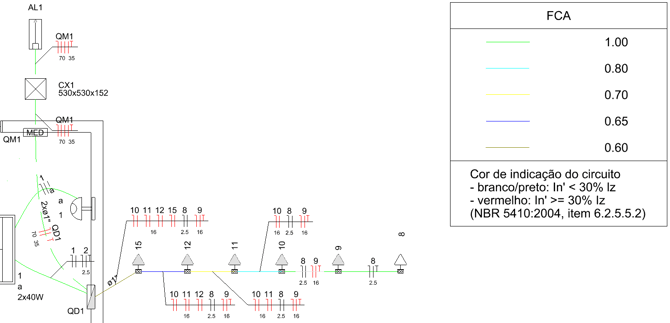

No diagrama de FCA podemos verificar a diferenciação entre as cores das indicações das fiações dos circuitos. As fiações exibidas em Preto/Branco representam os circuitos cuja corrente de projeto (In) é menor que 30% da capacidade de condução de corrente (Iz) do cabo, ou seja, estes circuitos não são utilizados na determinação do FCA. As fiações exibidas em Vermelho representam os circuitos cuja corrente de projeto (In) é maior que 30% da capacidade de condução de corrente (Iz) do cabo, ou seja, estes circuitos são utilizados na determinação do FCA.

Com isso, é possível verificar, rápida e visualmente, quais os condutos mais sobrecarregados e então, retornar ao seu croqui e fazer as alterações desejadas nos condutos.

Como melhorar o FCA dos condutos?

A corrente nominal ou corrente de projeto (Ip) é a corrente que os condutores de um circuito, seja terminal ou de distribuição, deve suportar, levando em conta apenas as suas características nominais. Aplicando-se a esta os fatores de correção de temperatura (FCT) e de agrupamento (FCA), obtém-se um valor fictício de corrente chamado de corrente corrigida (In').

A corrente corrigida é o valor efetivamente utilizado para o dimensionamento dos condutores. A corrente corrigida final de um circuito é obtida pela situação mais crítica nos condutores deste circuito, visto que tanto a corrente de projeto como o fator de agrupamento variam trecho a trecho. No caso de circuitos com duas ou três fases, a corrente corrigida refere-se à maior corrente corrigida nas três fases.

Quanto menor for o FCA, maior será sua influência no dimensionamento da fiação.

Sabendo qual é o FCA dos condutos, algumas medidas podem ser tomadas para aumentá-lo, ou ainda, para ignorá-lo:

Utilizar eletrocalha sem tampa.
Incluir repetições nos condutos.
Alterar o caminho da fiação.
Lançar mais condutos.
Ignorar o FCA.
Alterar manualmente o FCA.

1 - Utilizando eletrocalha sem tampa

Se em seu projeto forem utilizadas eletrocalhas, uma forma de melhorar o FCA aplicado nesses dutos é utilizando eletrocalha sem tampa.

Como mencionado anteriormente, o módulo Elétrico utiliza duas condições padrões. Ao utilizarmos uma eletrocalha com tampa (Tipo - Retangular) o programa utilizará a opção "Em feixe: ao ar livre ou sobre superfície; embutidos; em conduto fechado" para obter o FCA, que possui valores mais críticos e ao utilizarmos uma eletrocalha sem tampa (Tipo - Retangular aberto) o programa utilizará a opção "Camada única sobre parede, piso, ou em bandeja não perfurada ou prateleira" para obter o FCA, que possui valores menos críticos.

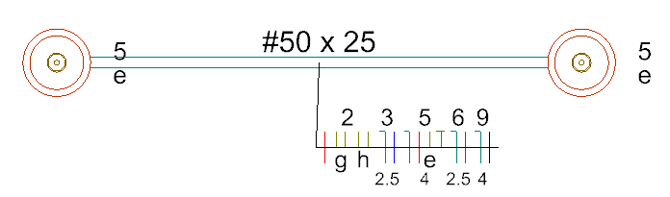

Por exemplo, se no caso abaixo for utilizada uma eletrocalha com tampa, o FCA aplicado seria 0,6. Ao utilizar uma eletrocalha sem tampa, o FCA aplicado será 0,73.

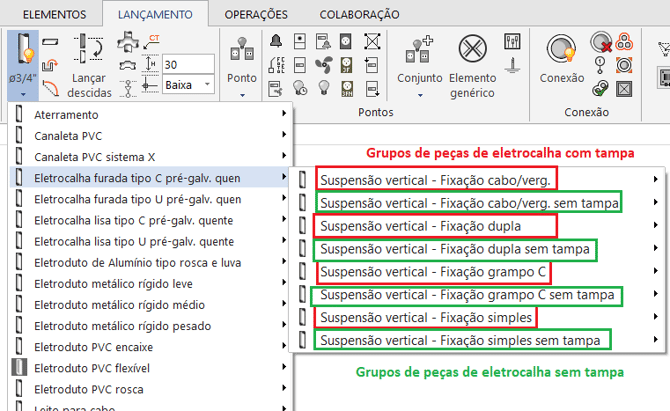

Para alterar as peças de eletrocalha utilizadas em seu projeto, para eletrocalhas sem tampa, recomendamos a leitura dos artigos Como alterar uma peça em todos os pontos que a utilizam simultaneamente? e Como alterar a peça utilizada em um conduto depois de ser lançada? que demonstram todos os procedimentos necessários.

2 - Incluindo repetições nos condutos

Como o FCA é determinado através da quantidade de condutores pertencentes a circuitos diferentes que passam por um conduto, uma forma de aumentar o FCA é dividir a fiação dos circuitos para que passem por mais condutos.

O módulo Elétrico possui uma opção que permite o lançamento de condutos com repetições apenas editando as propriedades do conduto.

Lançando os condutos com repetições a fiação será dividida em quantidades iguais em cada repetição.

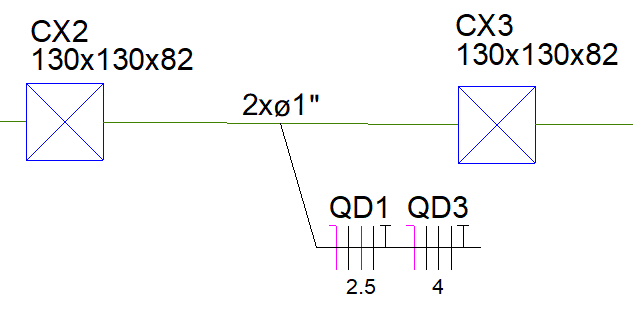

Por exemplo, se no caso abaixo não existissem repetições, existiriam 2 circuitos passando pelo conduto, e desta forma, o FCA aplicado seria 0,8. Ao alterar o número de repetições deste conduto para 2, o programa entende que existe 1 circuito passando por cada conduto, e o FCA aplicado será 1,00.

Para realizar o lançamento de condutos com repetições, recomendamos a leitura do artigo Como incluir repetições em um conduto? que demonstra todos os procedimentos necessários.

3 - Alterando o caminho da fiação

Para passar a fiação de um circuito, quando há mais de um caminho possível, o módulo Elétrico insere a fiação pelo caminho mais curto. Contudo, caso o usuário deseje, é possível modificar o caminho feito pela fiação.

Essa alteração do caminho da fiação torna-se interessante quando por um mesmo conduto estão passando condutores de muitos circuitos diferentes e por outro conduto, que também seja um caminho possível, passam menos condutores de circuitos diferentes.

Redistribuindo esses condutores por mais condutos, de modo que a quantidade de circuitos diferentes em cada conduto diminua, o FCA tende a aumentar e, consequentemente, o dimensionamento da fiação melhorar.

Para realizar a alteração do caminho da fiação, recomendamos a leitura do artigo Como alterar o caminho da fiação colocada automaticamente pelo programa? que demonstra os procedimentos necessários.

4 - Lançando mais condutos

Para que existam mais caminhos possíveis para a passagem da fiação dos circuitos, podem ser lançados mais condutos para interligar as peças no projeto.

Para exemplificar, tomemos como exemplo um quadro de medição (QM1) e três quadros de distribuição (QD1, QD2 e QD3) associados a ele. Existem algumas possibilidades para o lançamento dos condutos para interligá-los. Os caminhos por onde a fiação poderá passar dependerá da quantidade de condutos lançados. Abaixo temos essas possibilidades demonstradas, bem como, o FCA para cada caso.

a) Um único conduto sai do QM1 e interliga os QDs:

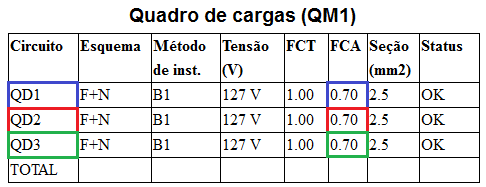

Desta forma, o trecho de conduto mais crítico para o FCA é o trecho que sai do QM1 e chega ao QD3, pois a fiação de todos os circuitos está passando por ali. Assim, o FCA de todos eles será 0,70, como pode ser observado na imagem abaixo:

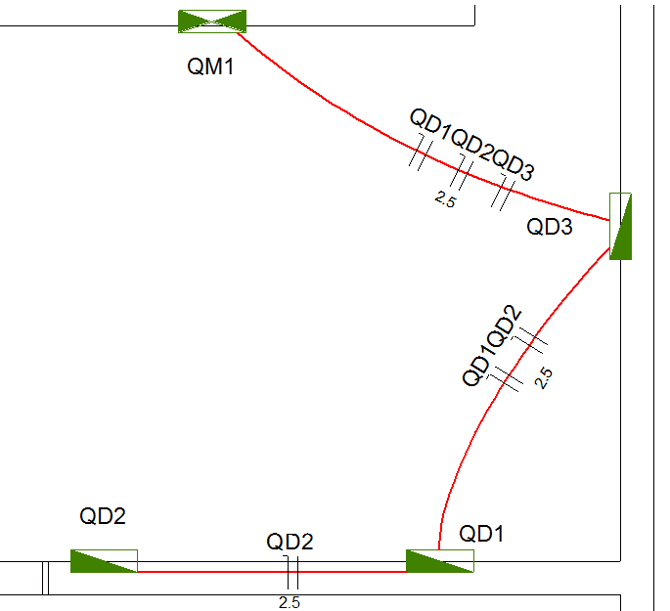

b) Dois condutos saindo do QM1:

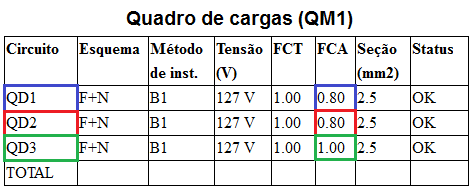

Desta forma, o trecho de conduto mais crítico para o FCA é o trecho que sai do QM1 e chega ao QD1, pois a fiação de dois circuitos diferentes está passando por ali. Assim, o FCA do QD1 e do QD2 será 0,80 e do QD3 será 1,00, como pode ser observado na imagem abaixo:

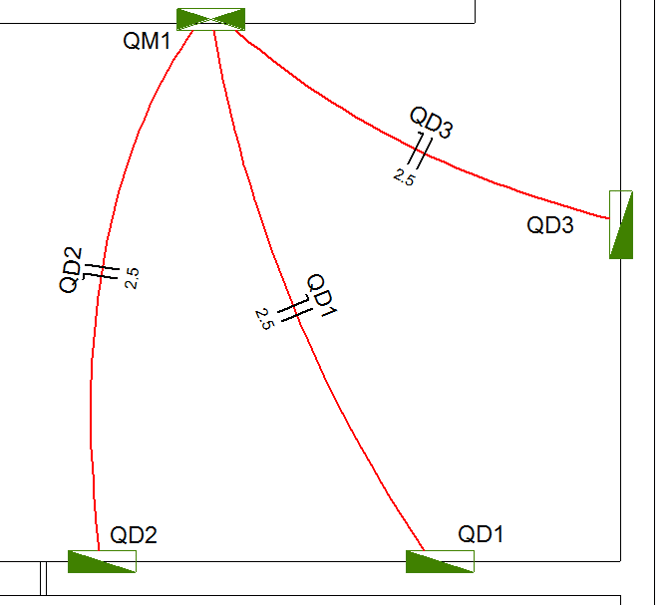

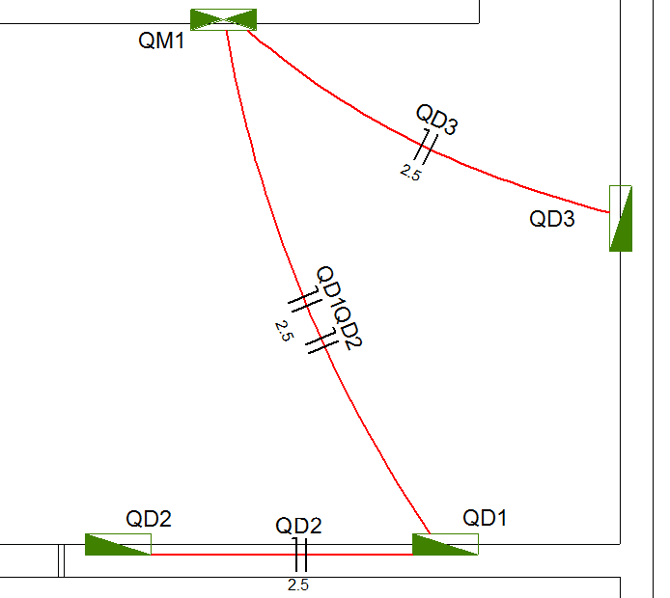

c) Três condutos saindo do QM1:

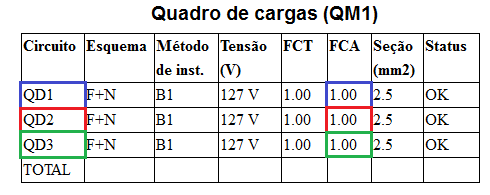

Desta forma, por cada conduto que está saindo do QM1 passa apenas a fiação de um circuito, o que consequentemente, torna o FCA unitário, como pode ser observado na imagem abaixo:

5 - Ignorando o FCA

O usuário pode optar por ignorar o FCA para o dimensionamento dos condutores. Contudo, deve estar ciente de que essa situação não é prevista nas normas e o uso deste item é de responsabilidade do usuário.

Os procedimentos necessários para ignorar o FCA estão descritos na seção Como ignorar o FCA dos condutos?.

6 - Alterando manualmente o FCA

O usuário pode optar por informar manualmente o FCA que deverá ser utilizado para o dimensionamento dos condutores de um determinado circuito. Contudo, deve estar ciente de que essa alteração é de responsabilidade do usuário, devendo ele se atentar aos parâmetros normativos.

Para alterar manualmente o FCA, basta acessar a seção: Como alterar manualmente o FCA?

Como alterar manualmente o FCA?

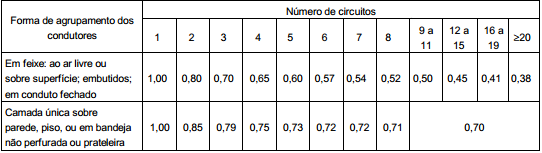

A Tabela 42 da NBR 5410/2004 apresenta os fatores de agrupamento para diversas maneiras de instalar os condutores. Das possibilidades definidas, o módulo Elétrico utiliza duas condições padrões, que são:

Em feixe: ao ar livre ou sobre superfície; embutidos; em conduto fechado;
Camada única sobre parede, piso, ou em bandeja não perfurada ou prateleira.

Em algumas situações, pode ocorrer do projetista desejar adotar um FCA diferente do que o programa dimensionou. Pensando nisso, o programa permite alterar manualmente essa informação. Para realizar essa alteração, deve-se proceder da seguinte forma:

Acesse a guia Operações, grupo Exibir, comando Gerenciador;

Na janela Gerenciador, expanda o pavimento em que se encontra o quadro e o circuito que deseja efetuar a mudança do Fator de Correção de Agrupamento;

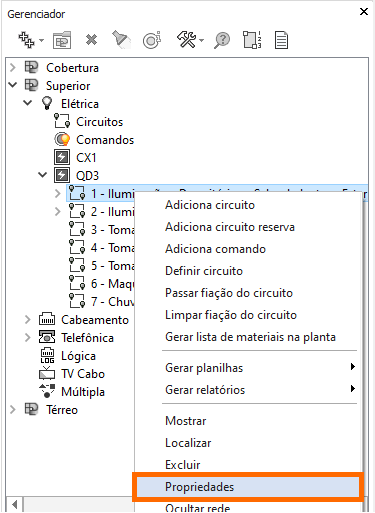

Clique com o botão direito do mouse no quadro ou circuito desejado e selecione Propriedades;

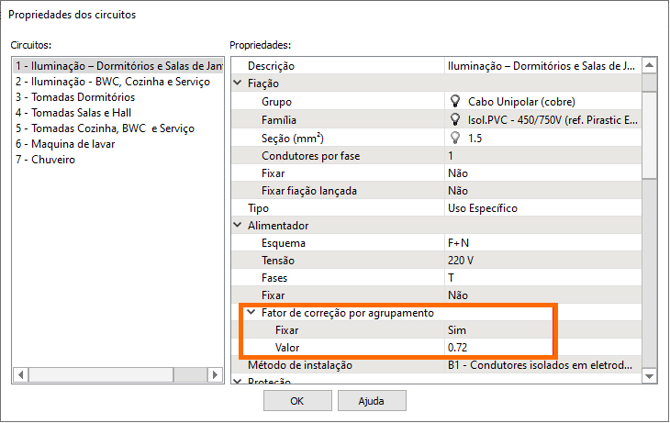

No diálogo Propriedades, em Alimentador - Fator de correção por agrupamento selecione a opção Fixar - Sim;
Insira o Valor do FCA desejado;
Clique em OK.

Após realizar este procedimento, ao processar novamente o projeto, o valor do FCA definido pelo projetista será utilizado no dimensionamento deste circuito.

Reiteramos que o AltoQi Builder determina o FCA aplicado no dimensionamento do circuito de acordo com alguns critérios definidos na norma. Qualquer alteração deste valor é de responsabilidade do projetista portanto recomendamos verificar as prescrições normativas para cada situação.

Como ignorar o FCA dos condutos?

O Builder disponibiliza uma configuração que permite ignorar a aplicação do fator de correção de agrupamento (FCA) no dimensionamento dos condutores. Essa opção altera a forma como o programa realiza os cálculos, deixando de considerar o FCA mesmo quando há agrupamento de circuitos em um mesmo conduto.

Essa configuração pode ser habilitada por meio dos procedimentos abaixo:

Acesse a guia Arquivo - Configurações;
No diálogo Configurações, selecione a aba Fiação;

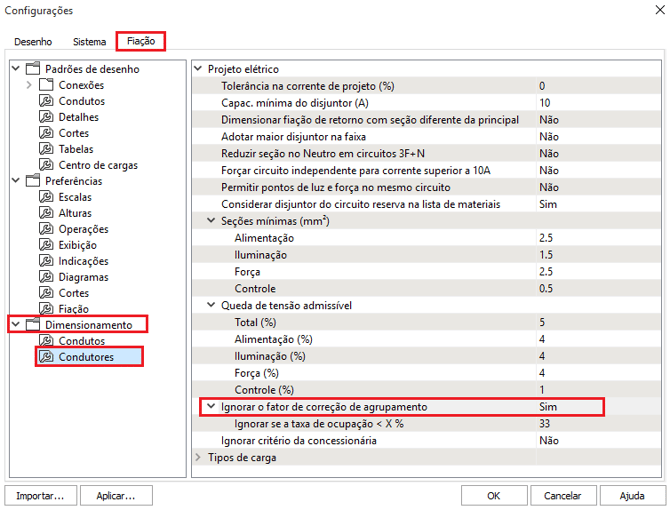

Em Dimensionamento - Condutores, habilite a opção Ignorar o fator de correção de agrupamento, conforme mostrado na imagem abaixo:

Deve-se ainda, selecionar até qual valor de taxa de ocupação de conduto que o FCA será desconsiderado. O valor default do programa é de 33%;

Caso o usuário deseje simular o dimensionamento sem a aplicação do FCA (embora a norma recomende sua utilização), é possível ajustar a taxa de ocupação do conduto nas configurações de dimensionamento. Essa alteração permite comparar os resultados obtidos com e sem a consideração do FCA, auxiliando na análise do impacto desse critério nos condutores dimensionados.

A taxa de ocupação informada nesse contexto refere-se apenas a um parâmetro de configuração do programa, não representando um critério normativo para desconsideração do FCA.

Clicar em OK;
Após realizar esta modificação é necessário Processar novamente o projeto, com a opção Dimensionar circuitos habilitada, para que o dimensionamento seja atualizado.

Para que o FCA seja ignorado no dimensionamento é indispensável que os condutos estejam com a taxa de ocupação menor que o valor informado na opção "Ignorar se a taxa de ocupação < X %". Se o FCA não for ignorado recomendamos acessar o diagrama de FCA, como descrito na seção Como verificar o FCA dos condutos?, para localizar qual conduto poder estar gerando tal FCA. Outra opção é utilizar o comando Verificar diâmetros, guia Operações - grupo Dimensionamento, para verificar se nenhum dos condutos apresentados estão com a taxa de ocupação maior que o informado para ignorar o FCA, normalmente 33%.

Desta forma, é possível desconsiderar o FCA no dimensionamento dos condutores no projeto. Contudo, cabe ressaltar que, essa situação não é prevista nas normas e o uso deste item é de responsabilidade do usuário .

Com as opções apresentadas, é possível tratar o FCA dos condutos de diferentes formas no AltoQi Builder, conforme a necessidade do projeto. Avalie sempre o impacto de cada alternativa e utilize as configurações disponíveis de acordo com os critérios adotados no seu dimensionamento.
