Como é calculado o FCA?
Caso passem, em um mesmo conduto, condutores pertencentes a circuitos diferentes, a NBR 5410/2004 define um fator de correção de agrupamento (FCA) que influencia na capacidade de condução do cabo.
A Tabela 42 da NBR 5410/2004 apresenta os fatores de agrupamento para diversas maneiras de instalar os condutores. Das possibilidades definidas, o modulo Elétrico do AltoQi Builder utiliza duas condições padrões, que são:
- Em feixe: ao ar livre ou sobre superfície; embutidos; em conduto fechado;

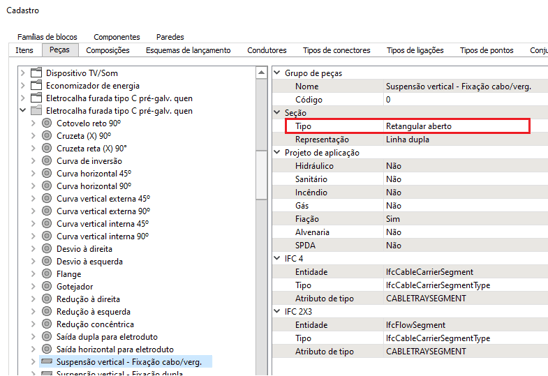

- Camada única sobre parede, piso, ou em bandeja não perfurada ou prateleira.

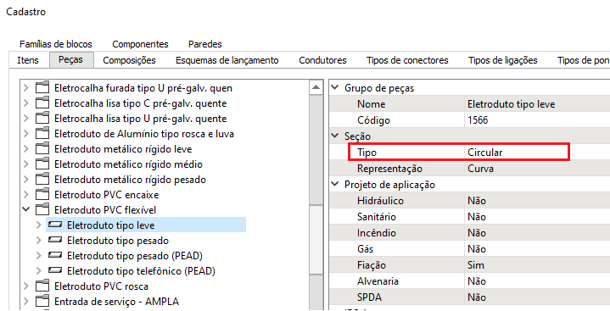

O programa utilizará a opção "Em feixe: ao ar livre ou sobre superfície; embutidos; em conduto fechado" nos condutos cujo cadastro utilizar as opções Tipo - Circular e Tipo - Retangular.
O item 6.2.5.5.2 da NBR 5410 determina que "Os condutores para os quais se prevê uma corrente de projeto não superior a 30% de sua capacidade de condução de corrente, já determinada observando-se o fator de agrupamento incorrido, podem ser desconsiderados para efeito de cálculo do fator de correção aplicável ao restante do grupo". Por este motivo, na determinação do FCA que será aplicado no dimensionamento do circuito, somente serão considerados os circuitos cuja corrente de projeto (In) não satisfaçam essa condição.

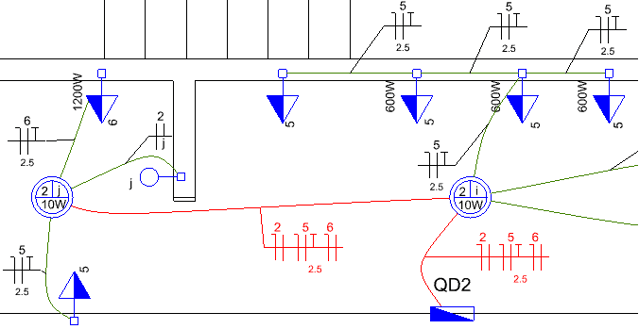

Exemplo
A corrente de projeto (In) do circuito 5 é 10,1 A, que é não menor que 30% da capacidade de condução do cabo de 2,5 mm² (24 x 0,7 x 0,3 = 5,04 A). Por este motivo, este circuito será utilizado na verificação do FCA.
A corrente de projeto (In) do circuito 6 é 6,8 A, que é não menor que 30% da capacidade de condução do cabo de 2,5 mm² (24 x 0,7 x 0,3 = 5,04 A). Por este motivo, este circuito será utilizado na verificação do FCA.

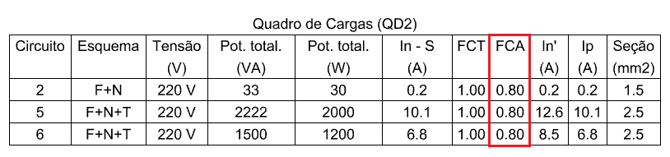

Portanto, somente 2 circuitos serão utilizados e o FCA aplicado será de 0,8.
