Como rotacionar uma peça na Visão 3D para projetos hidrossanitário, de gás e incêndio?
A plataforma AltoQi Builder permite ao usuário importar simbologias 3D para o cadastro de peças, de modo que o modelo 3D do projeto esteja ainda mais próximo da realidade. Porém, quando uma peça é utilizada em diferentes posições, é possível que seja necessário rotacionar a simbologia para que esta fique adequada. Neste artigo serão apresentadas as orientações para a rotação de peças a partir da Visão 3D.
Observação: O procedimento desse artigo só é válido para peças com simbologia 3D realista. Para a importação de simbologias 3D para o cadastro de peças da plataforma AltoQi Builder, recomendamos a leitura dos artigos
Como importar uma simbologia 3D e adicioná-la ao cadastro de uma peça e
Como exportar uma família do Revit para criar uma nova simbologia 3D no AltoQi Builder.

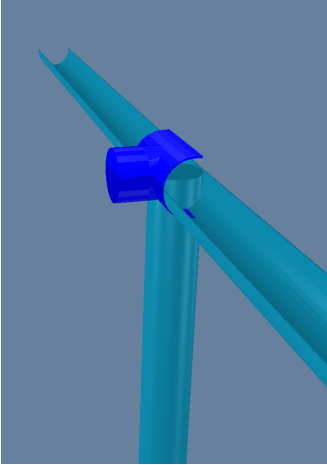

Para exemplificar o procedimento de rotação de uma peça 3D, observe a situação mostrada na figura abaixo, em que há o encontro entre duas calhas em um condutor vertical. Nesta situação, a simbologia 3D da peça "
Adaptador
para Bocal semicircular s/ terminação
" está rotacionada para o lado, não adequada para o lançamento considerado.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn3fea42420813cbd60f1e615a7e893a329145d2e85e8a34ffba7cfc556565e9edbb72ff3ecc562e5c3549722e08002388.png)
- Com a Visão 3D do projeto corrente, clique sobre a peça 3D para selecioná-la. Quando selecionada, a peça ficará em destaque;
- Acesse na guia 3D, grupo Edição, o comando Propriedades;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnd22cdf4ce85326aaa01c377feffd4f104bd9f36873b4434b5ea47518675d54a9edd3475d29014010ff4be05a0e3a6131.png)

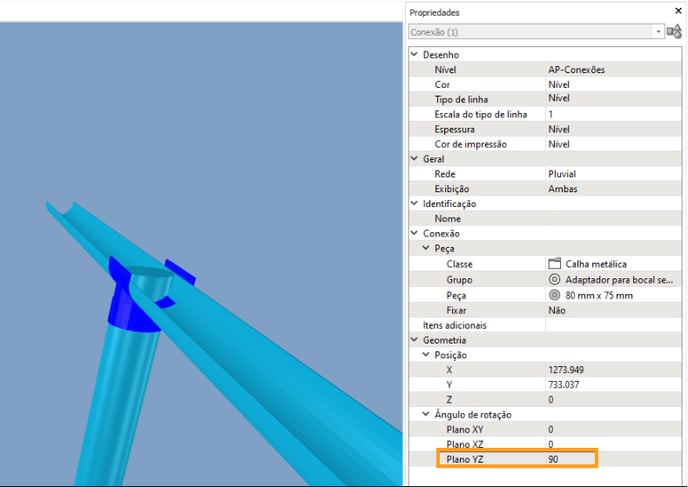

- Na janela Propriedades, em Geometria, observe que é exibido o grupo Ângulo de rotação. Altere os ângulos de cada Plano (XY, XZ, YZ) de acordo com as necessidades da peça aplicada ao seu projeto. Recomenda-se a utilização de ângulos retos, como 0°, 90°, 180° ou 270º;
- Mova o cursor do mouse para a área de visualização do modelo 3D e, assim, a mudança de ângulo será atualizada.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn0b5db24915cfe4e226943b2960607843fca6e6d8329a97e567c637ad5a323a8a954554e2c85220b896a4d360ecf04941.png)

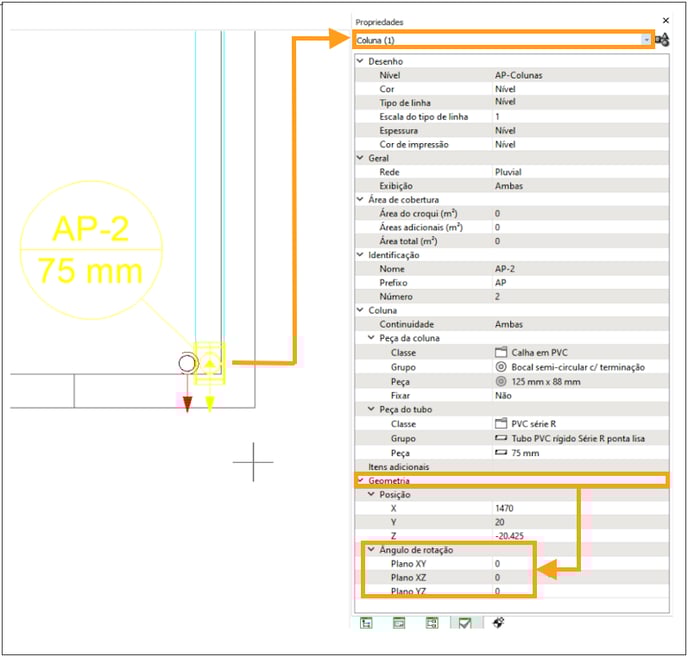

As peças que estiverem definidas em uma conexão do tipo "
Coluna
" poderão ser rotacionadas através do croqui de lançamento (planta), como exemplificado na figura abaixo.

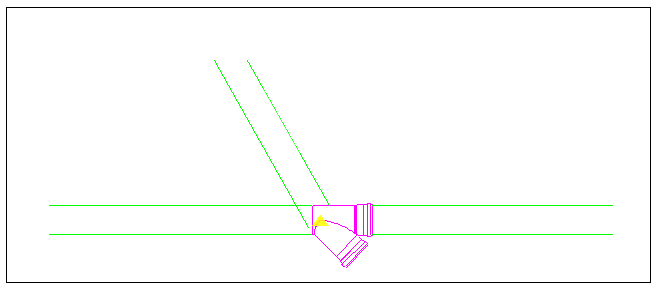

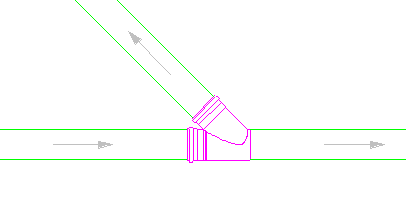

![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn10a1eab36925bd8ee30a9b753a1532873b752abf0d95cf04751c9c4419378d8adb21a10a0b03a68dd5a4cf154d8c3ec6.png)

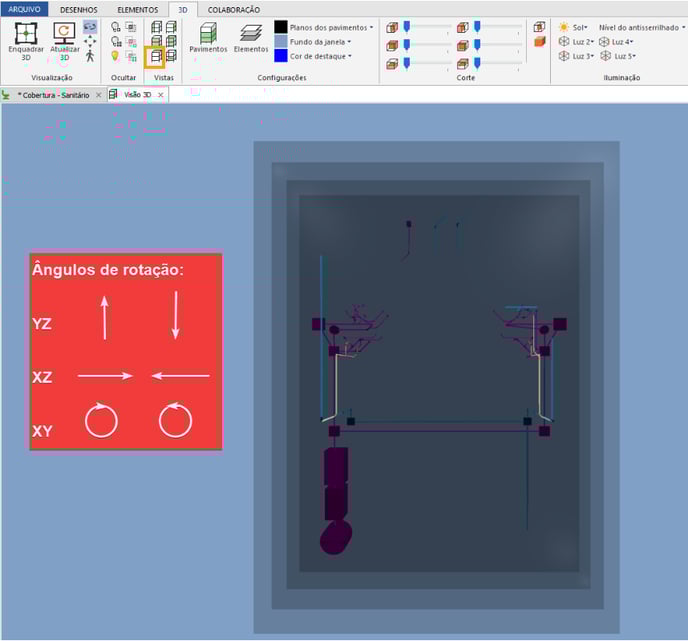

Observação: Para saber qual dos planos deve ser rotacionado para cada caso, utilize a vista "
Visão superior" localizada na guia
3D, grupo
Vistas. Essa visualização facilita a identificação dos planos: o plano YZ rotaciona a peça na vertical, o plano XZ na horizontal e o plano XY, no sentido horário ou anti-horário.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn3fea42420813cbd60f1e615a7e893a3272b1cfb2ce32ad9b57742c5f671a59434b0a8678e7f926e32d9cd873f61fcfa8.png)

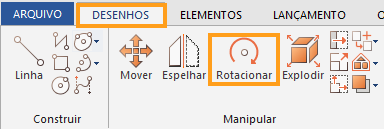

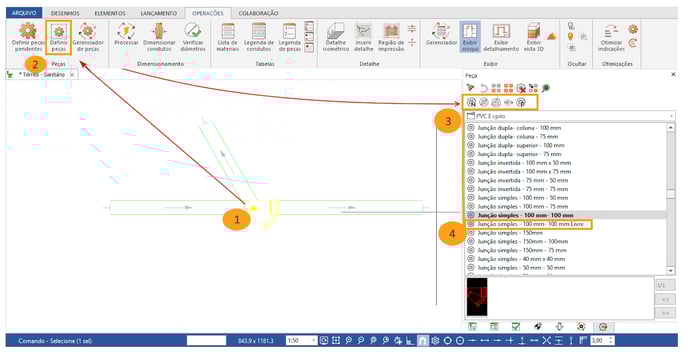

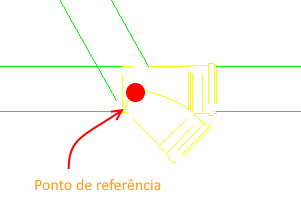

Vale ressaltar que as alterações nos campos do grupo Ângulo de rotação só irá afetar a rotação da peça na Visão 3D. Isso significa que não serão observadas alterações no posicionamento da peça no croqui de lançamento, em planta. Para realizar alterações neste outro ambiente, recomendamos a leitura do artigo: Como rotacionar manualmente uma peça sanitária?.
Com os procedimentos indicados nesse artigo, será possível corrigir o posicionamento de peças compostas por simbologias 3D na Visão 3D da plataforma AltoQi Builder.
