      Como importar uma simbologia 3D e adiciona-la ao cadastro de uma peça

      Atualmente a plataforma AltoQi Builder possibilita a utilização de simbologias 2D e 3D nas peças do cadastro para proporcionar um maior detalhamento do projeto. Por padrão, algumas peças já possuem simbologias 3D inseridas, mas há a possibilidade de inserir novas simbologias ao cadastro.

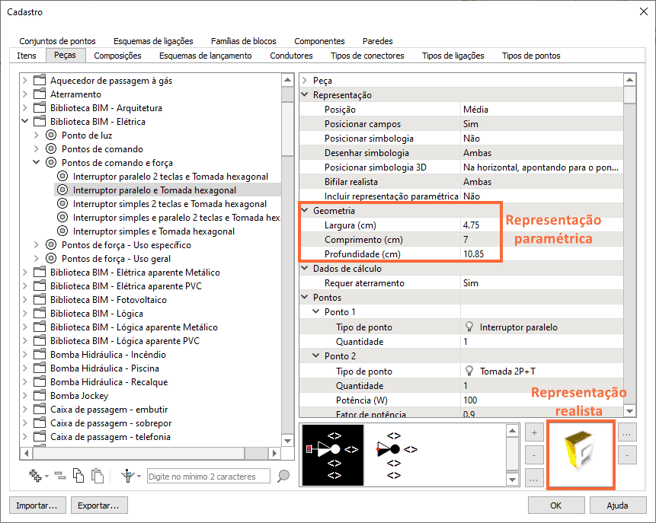

      Tipos de representação de peças

      A forma que os elementos serão representados dependerá do cadastro das peças utilizadas.

      • Quando a peça utilizada possuir uma simbologia 3D no cadastro, ela será representada de acordo com esse elemento. Esta representação é denominada Realista.
      • Quando a peça utilizada não possuir uma simbologia 3D no cadastro, ela será representada de acordo com as informações dos campos de Geometria cadastradas. Esta representação é denominada Paramétrica.
      Observação:  É possível realizar a configuração da Visão 3D para exibição de todos as peças na representação realista ou paramétrica. Este procedimento é indicado no artigo Visualização 3D.

      Importação de simbologias 3D

      Se a peça pretendida não possuir simbologia 3D ou desejar utilizar outra simbologia, a plataforma AltoQi Builder possibilita a inserção de novas simbologias 3D através da importação de arquivos IFC. Para isso:

      • Acesse o menu Arquivo – Cadastro;
      • No diálogo Cadastro selecione a aba Peças;
      • Selecione a Peça que deseja incluir a nova simbologia 3D;
      • Copie-a e cole-a realizando o procedimento descrito no artigo Como "Copiar" e "Colar" uma peça do cadastro;
      Observações:
      1. É possível utilizar os filtros de peças no cadastro , para exibir apenas peças usadas no projeto corrente, ou exibir apenas conexões e/ou condutos e ainda, exibir apenas peças de uma ou mais disciplinas de projeto
      2. Como a única informação que desejamos alterar neste exemplo é a simbologia 3D, para facilitar a criação da nova peça iremos copiar e colar uma peça referência, assim teremos uma peça de usuário com todas as informações iguais a peça padrão. Se desejar criar uma peça nova recomendamos a leitura do artigo Como cadastrar uma nova peça no AltoQi Builder.

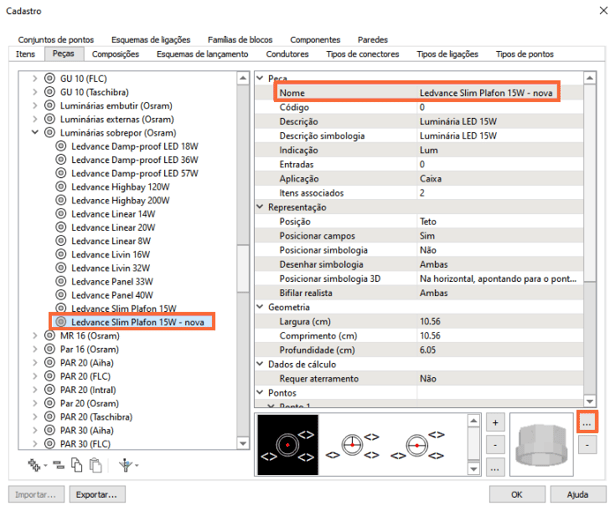

      • Selecione a Peça recém copiada;
      • Altere o Nome, para que seja mais fácil identificar a peça;
      • Clique no botão de + para adicionar uma nova simbologia 3D ou no botão ... para alterar a simbologia 3D;

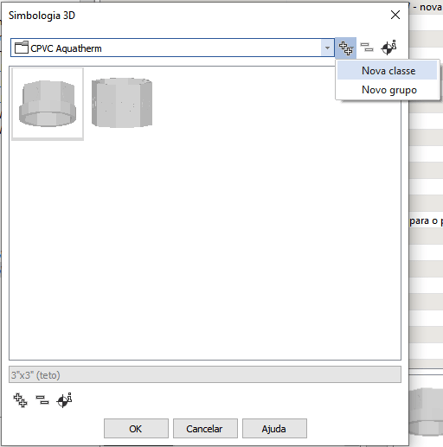

      • Na janela Simbologia 3D que se abrirá, clique em Adicionar - Nova classe;

      • Na janela Nova classe que se abrirá informe o Nome desejado, por exemplo, Símbolos usuário;
      • Clique em OK;

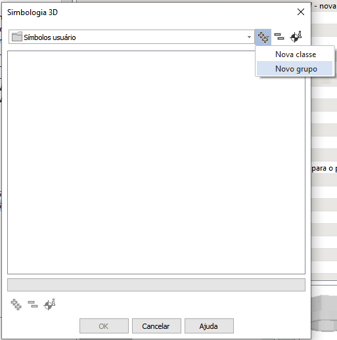

      • Na janela Simbologia 3D selecione a classe criada anteriormente e clique em Adicionar - Novo grupo;



      • Na janela Novo grupo que se abrirá informe o Nome desejado, por exemplo Luminárias;
      • Clique em OK;

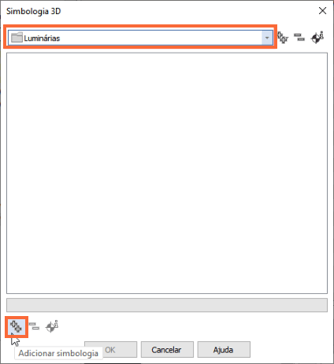

      • Na janela Simbologia 3D selecione o grupo criado anteriormente e clique em Adicionar simbologia;

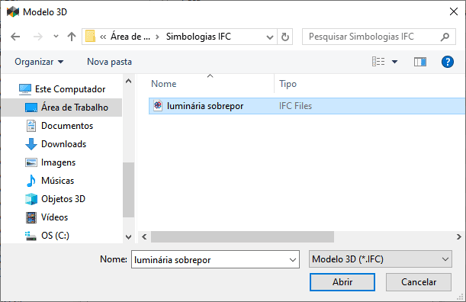

      • Na janela Modelo 3D, busque pelo o arquivo IFC desejado salvo em seu computador;
      • Clique em Abrir;


      ⚠️ Ao utilizar um arquivo IFC, certifique-se de que todos os parâmetros das peças foram devidamente definidos antes da exportação. A ausência de parâmetros pode impedir o correto reconhecimento dos elementos dentro do AltoQi Builder.

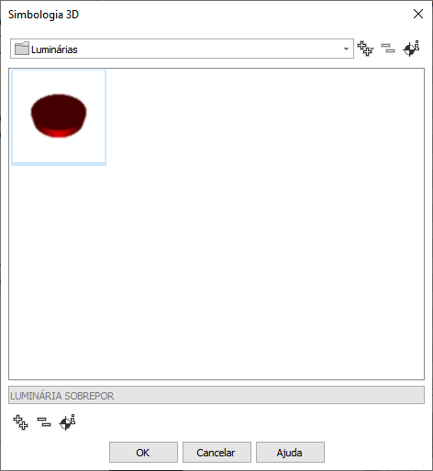

      • A simbologia será carregada na janela Simbologia 3D;
      Observação:  Caso deseje informar entradas 3D para esta simbologia recomendamos a leitura do artigo Como informar ligações volumétricas em um símbolo 3D e em uma peça?.
      • Selecione-a e clique em OK;
      Observação: Quando a simbologia é incluída na janela Simbologia 3D, ela fica disponível para ser utilizada em todas as peças desejadas.

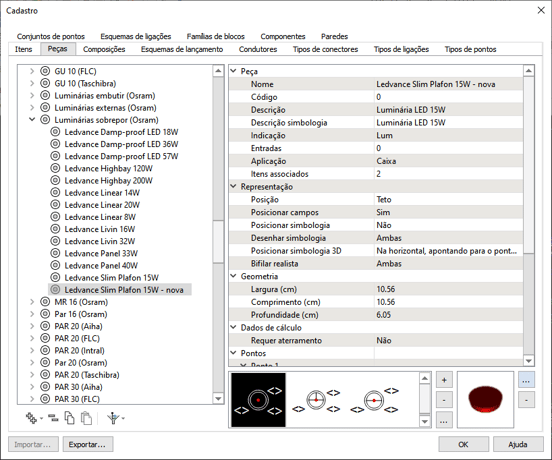

      • A simbologia será carregada na Peça;
      • Clique em OK.



      Ao utilizar esta nova peça em seu projeto, a simbologia criada será exibida na Visão 3D.

      Observação importante: caso os condutos fiquem afastados ou ultrapassem a simbologia 3D, é possível ajustar a simbologia seguindo os passos do artigo Como editar simbologia 3D no AltoQi Builder?.


      Com os procedimentos descritos neste artigo é possível adicionar uma nova simbologia 3D nas peças do cadastro.

      Perguntas Frequentes

      Ao importar a simbologia 3D para o cadastro de peças, ela ficou preta. O que fazer?

      Esse comportamento ocorre quando o modelo IFC importado não possui material ou parâmetros de aparência definidos no software de origem.
      Para corrigir, siga os passos abaixo:

      1. Abra o arquivo no software em que o modelo foi criado (por exemplo, Revit, Archicad, etc.).

      2. Revise os parâmetros da peça, especialmente os relacionados a materiais, cores e texturas.

      3. Defina um material para a geometria 3D da peça.

      4. Exporte novamente o modelo em formato IFC, garantindo que os parâmetros visuais estejam configurados.

      5. Importe o novo arquivo IFC para o cadastro de peças do AltoQi Builder.

      Após esses ajustes, a simbologia 3D será exibida com o material definido, evitando que apareça em preto no cadastro.
