Visualização 3D no AltoQi Builder

A plataforma AltoQi Builder possibilita ao projetista visualizar o modelo projetado em 3D, sendo possível visualizar a edificação como um todo ou apenas um pavimento.

Existem três opções de visualização 3D de um projeto no AltoQi Builder. São elas:

Visão 3D geral : Visão geral de todos os pavimentos;
Caixa de corte : Visão do pavimento a partir de uma caixa definida no croqui por três pontos.
Visão 3D local : Visão do pavimento a partir da definição em planta de um ponto de observação que será utilizado como referência para gerar o modelo.

Configurando o modelo 3D

Para configurar alguns parâmetros da geração do modelo 3D:

Acesse a guia Lançamento, grupo 3D;
Clique em Configurações 3D ;

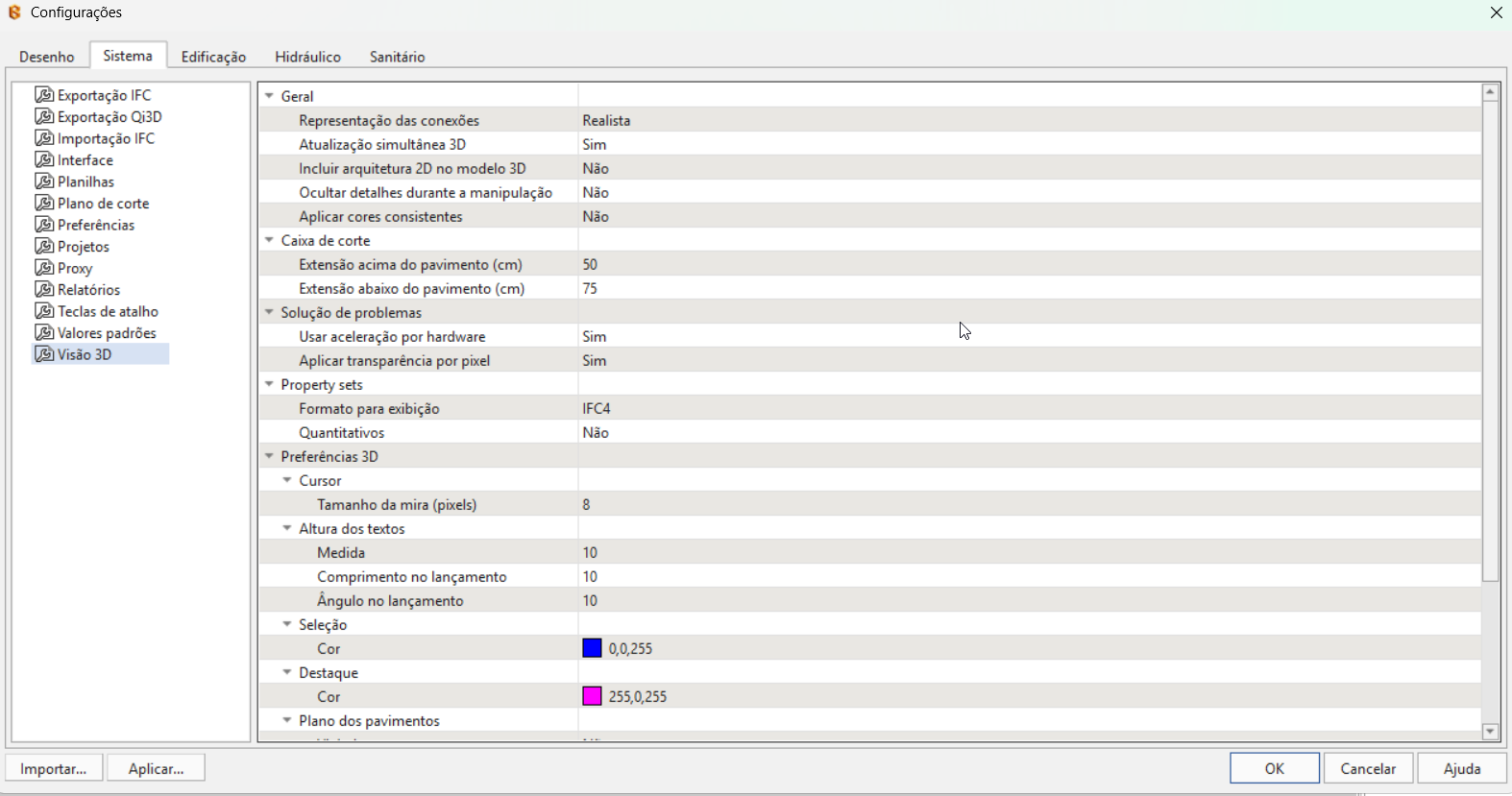

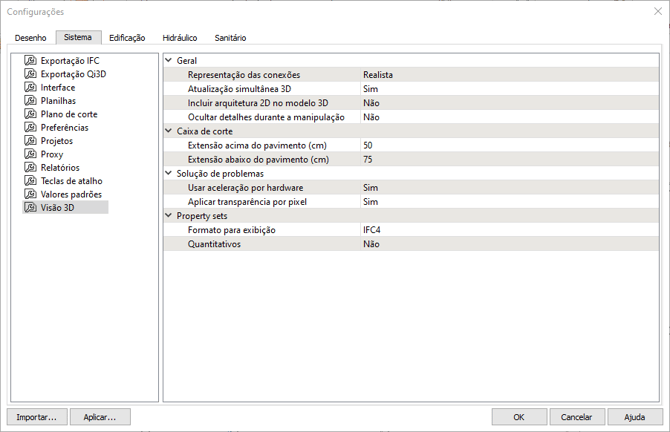

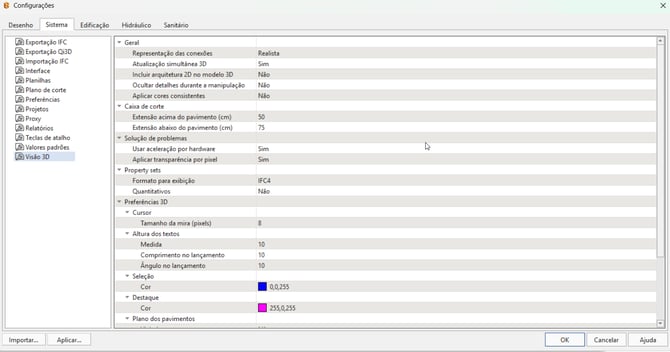

No diálogo Configurações informe a representação das conexões (Realista ou Paramétrica), se deseja atualizar simultaneamente conforme edições feitas no projeto, se deseja incluir a arquitetura 2D, se deseja utilizar a aceleração por hardware na geração da visão 3D, quais os valores das extensões acima e abaixo da caixa de corte, qual o formato de exibição do modelo IFC (IFC 2x3 ou IFC 4);
Clique em OK.

Gerando o modelo 3D

Para gerar o modelo 3D:

Acesse a guia Lançamento, grupo 3D;
Clique sobre o comando desejado;

Observação: Se o comando Visão 3D local for selecionado, neste momento o programa solicitará a definição da posição do observador e da direção de observação. Clique no local e direção desejados. Se o comando Caixa de corte for selecionado, desenhe um retângulo (a partir de 3 pontos) no local desejado.

A visão 3D selecionada será aberta;

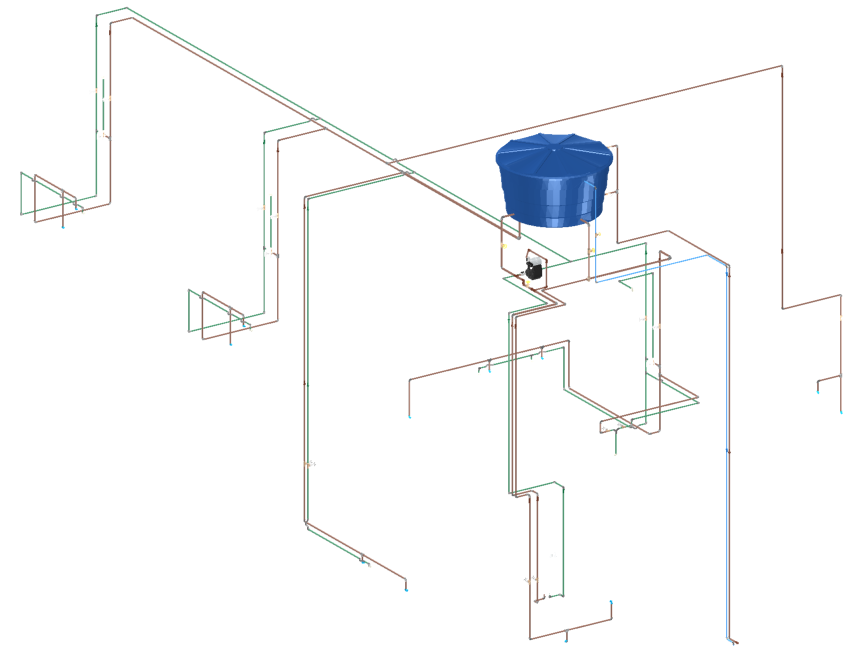

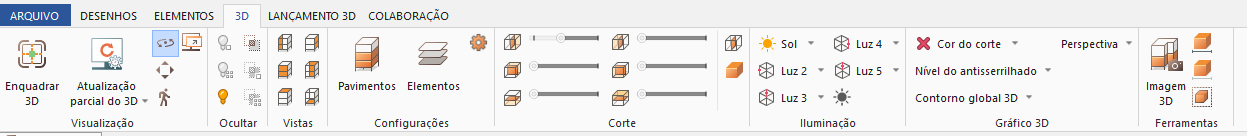

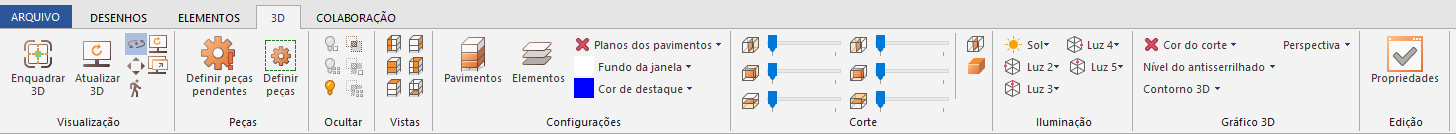

A exibição tridimensional conta com a guia 3D, que possui vários grupos na aba superior (Visualização, Peças, Ocultar, Vistas, Configurações, Corte, Iluminação, Gráfico 3D e Edição).

Observações importantes

Ao gerarmos a Visão 3D os elementos de todos os projetos (Fiação, Hidráulico, Sanitário, SPDA, Gás, etc) são incluídos na exibição. Para habilitá-los/desabilitá-los deve-se acessar o comando Elementos (guia 3D - grupo Configurações).
Ao gerarmos a Caixa de corte ou a Visão 3D local somente serão incluídos na exibição os elementos que estiverem no pavimento corrente. Para habilitá-los/desabilitá-los deve-se acessar o comando Elementos (guia 3D - grupo Configurações).
Ao gerarmos a Visão 3D geral todos os pavimento são incluídos na exibição, incluindo os pavimentos de modelos externos. Para habilitá-los/desabilitá-los deve-se acessar o comando Pavimentos (guia 3D - grupo Configurações).

A seleção múltipla por caixa de seleção , o projetista pode definir com o cursor uma área no modelo 3D para selecionar diversos elementos de uma só vez. Essa melhoria torna o trabalho mais ágil e prático, especialmente em modelos complexos ou com grande número de componentes, onde antes era necessário realizar inúmeros cliques individuais.

💡Dica do Suporte: A funcionalidade soluciona o caso de elementos sobrepostos no 3D, como condutos embutidos em paredes, que dificultam a seleção manual.

Recurso exclusivo do modelo assinatura, a partir da atualização 2025-11

Os comandos de definição de peças funcionam exatamente como feito no ambiente de CAD. Para saber mais consulte Como alterar a peça utilizada em um ponto depois de ser lançada?;
Ao selecionarmos a visão Paramétrica nas configurações os elementos de projeto serão exibidos de acordo com as informações de Geometria disponíveis no cadastro de cada peça.
Ao selecionarmos a visão Realista nas configurações os elementos de projeto serão exibidos de acordo com a simbologia 3D disponível no cadastro de cada peça. As peças que não possuírem simbologia 3D serão exibidas da mesma forma que na visão Paramétrica.

A partir de todos comandos descritos no artigo, é possível utilizar a visualização 3D do AltoQi Builder. Essa ferramenta permite uma visualização global da edificação, analisando detalhes de todos os pavimentos e gerando uma interface elegante para exibição.
