Lançando uma tomada dupla


Em projetos de instalações elétricas é muito comum ter a necessidade de utilizar, em uma mesma caixa 2x4" ou 4x4", mais de uma tomada hexagonal.

No módulo Elétrico do AltoQi Builder, a forma mais prática de realizar este lançamento é através do comando Conjunto, que permite a inserção simultânea de mais de um ponto na mesma caixa.


Observação: A utilização do comando Conjunto se aplica caso seja necessário efetuar o lançamento de interruptores (simples/paralelo) com mais de uma tecla, combinação de interruptores com tomadas, etc.

O procedimento para realizar a criação e o lançamento de uma tomada dupla será descrito a seguir.

Índice

Criando uma tomada dupla no cadastro de peças

O AltoQi Builder possui em seu cadastro nativo algumas tomadas duplas que podem ser usadas. Caso o usuário deseje usar um conjunto de tomadas que não está cadastrado na aba peças do Builder, sugere-se o seguinte procedimento:

Exemplo 1: Tomadas de uso geral com potências diferentes, posição Baixa

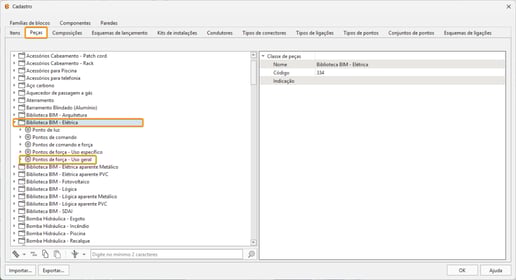

  • No Cadastro, aba Peças, procurar a classe de peças Biblioteca BIM Elétrica e o grupo de peças Pontos de força - Uso Geral.

  • Dentro do grupo de peças procure pela peça 2P+T 20A (2) - baixa. Copie e cole a peça de acordo com o procedimento em Como "Copiar" e "Colar" uma peça do cadastro.
  • Modifique o nome da peça que acabou de ser colada. No caso do exemplo será criado uma tomada dupla aonde uma das tomadas possui a potência de 100 W e a outra de 600 W, portanto o nome escolhido foi 2P+T 20A - 100W +600W - baixa.

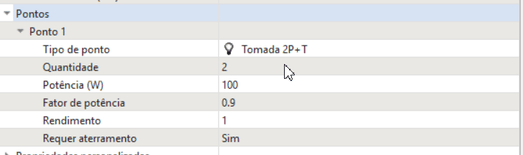

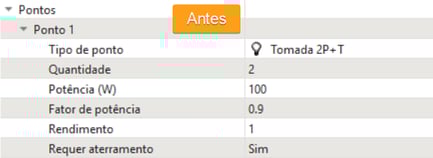

  • Modifique os tipos de pontos da peça. Na peça original havia 2 pontos de mesma potência. Portanto é necessário separar os pontos para colocar potências distintas.



Observação: Para adicionar mais um tipo de ponto ao cadastro da peça clique ao lado da categoria Pontos e após no + que aparecerá.

Exemplo 2: Tomadas de Uso específico duplas

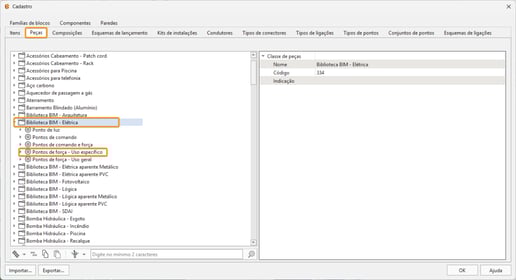

  • No Cadastro, aba Peças, procurar a classe de peças Biblioteca BIM Elétrica e o grupo de peças Pontos de força - Uso Específico.

  • Dentro do grupo de peças procure pela peça Tomada 2P+T + Entrada USB. Copie e cole a peça de acordo com o procedimento em Como "Copiar" e "Colar" uma peça do cadastro.

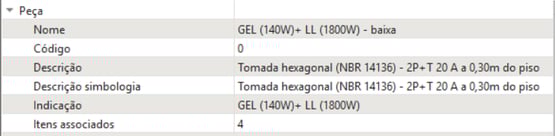

  • Modifique o nome da peça que acabou de ser colada. No caso do exemplo será criado uma tomada dupla aonde uma das tomadas possui a potência de 140 W (Geladeira) e a outra de 1800 W (Lavadora de louças), portanto o nome escolhido foi  GEL (140W)+ LL (1800W) - baixa. Modifique da mesma forma a descrição e a descrição da simbologia. Recomenda-se nesse caso também incluir uma indicação.

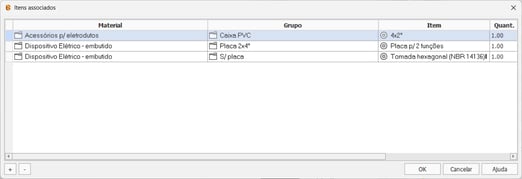

  • Modifique os itens associados a peça, excluindo a entrada USB.


Saiba mais sobre itens associados no artigo Como personalizar a lista de materiais a partir do cadastro no AltoQi Builder? (Itens associados)

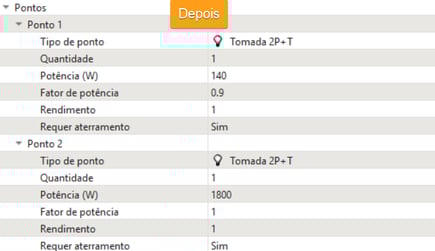

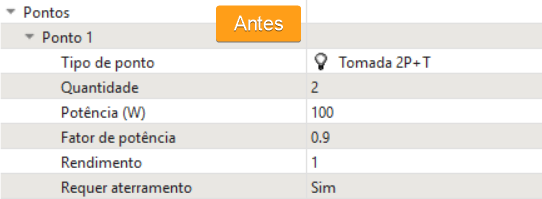

  • Modifique os tipos de pontos da peça. Na peça original havia 2 pontos de mesma potência. Portanto é necessário separar os pontos para colocar potências distintas.



  • Modifique a simbologia 3D para uma mais adequada (2 tomadas - parede).

Saiba mais sobre como alterar a simbologia 3D de uma peça no artigo Como alterar a simbologia 3D de uma peça.

Lançamento da tomada dupla

Para inserir o conjunto de tomadas, proceda da seguinte maneira:

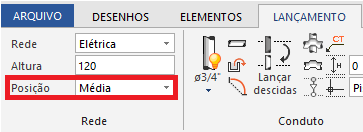

  • Acesse a guia Lançamento, grupo Rede e defina a Posição;

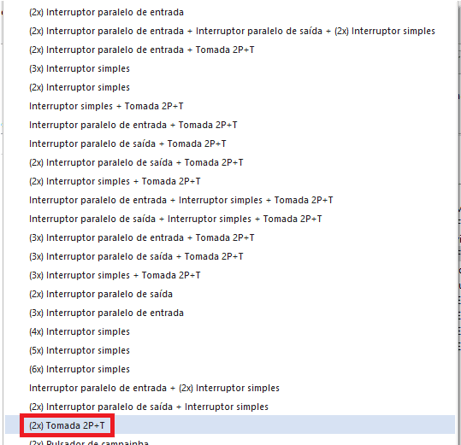

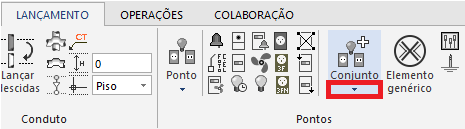

  • Ainda na guia Lançamento, acesse o grupo Pontos, comando Conjunto - (2x) Tomada 2P+T;

Observação: Em conjunto de pontos o programa irá mostrar somente os conjuntos cadastrados anteriormente. Caso deseje lançar uma combinação diferente de pontos será necessário cadastrar um novo. Siga os procedimentos em Como cadastrar um conjunto de pontos?.

  • Defina o ponto de inserção;

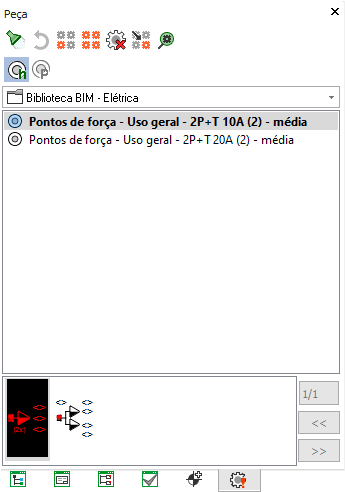

  • Na janela Peça, selecione a peça e a simbologia;

Observação: Note que o programa lista apenas as peças adequadas à situação definida. Neste caso, apresenta apenas as peças contendo exatamente duas tomadas, facilitando a escolha da peça correta.

  • Determine o ponto diretor;

  • Pressione Esc para finalizar o lançamento.



Executando os procedimentos como descrito nesse artigo, tem-se o lançamento de duas tomadas hexagonais na mesma caixa. Para finalizar deve-se realizar a definição do circuito, a ligação dos condutos entre os pontos e Processar seu projeto.

Perguntas frequentes

Como mudar a simbologia da tomada dupla em planta?

Para alterar a simbologia das tomadas em planta, simbologia 2D, siga os passos explicitados no artigo Como alterar a simbologia 2D de uma peça.

Caso seja necessário criar uma nova simbologia siga o passo a passo exposto em Criação de simbologia no AltoQi Builder.

Como diminuir a indicação "(2x)" presente na simbologia de tomadas duplas?

A indicação (2x) é uma parte da simbologia de tomadas duplas portanto há duas maneiras de fazer com que ela fique menor:

a) Criar uma nova simbologia seguindo o passo a passo em Criação de simbologia no AltoQi Builder com a indicação (2x) diminuída ou

b) Criar uma nova simbologia com campos de indicação e colocar a simbolgia (2x) como a indicação da peça, no cadastro, em tomadas duplas - dessa forma a indicação poderá ser modificada por meio das configurações.

Não consigo achar a peça que cadastrei ao fazer o lançamento, o que conferir?

É preciso conferir se os tipos de pontos cadastrados na peça estão em concordância com o conjunto de pontos usado para o lançamento, inclusive a quantidade de pontos. Caso não esteja ajuste os tipos de ponto na peça ou crie um novo conjunto de pontos assim como é explicado em Como cadastrar um conjunto de pontos?.
