Lançamento de empuxo em parede de contenção contida em 3 pavimentos
Após o lançamento das paredes de contenção no projeto será necessário definir corretamente os parâmetros do solo e sua elevação. Com base nestes valores o programa irá determinar o carregamento de empuxo automaticamente, considerando o efeito destes carregamentos horizontais para análise e dimensionamento das paredes e demais elementos do modelo.Para auxiliar os projetistas neste lançamento, sugerimos a leitura dos artigos abaixo, que exemplificam como definir corretamente todos os parâmetros necessários para determinação do empuxo do solo em paredes de contenção.
- Como lançar o empuxo de solo em paredes de contenção?
- Como definir a elevação do solo?
- Como conferir o empuxo de solo lançado?
Disponibilizamos exemplos de aplicação dos passos e conceitos apresentados nos seguintes artigos. Estes exemplos apresentam um passo a passo direcionado para situações específicas de projeto.
- Lançamento de empuxo em parede de contenção contida em 3 pavimentos
- Lançamento de empuxo em parede de contenção iniciando em nível intermediário

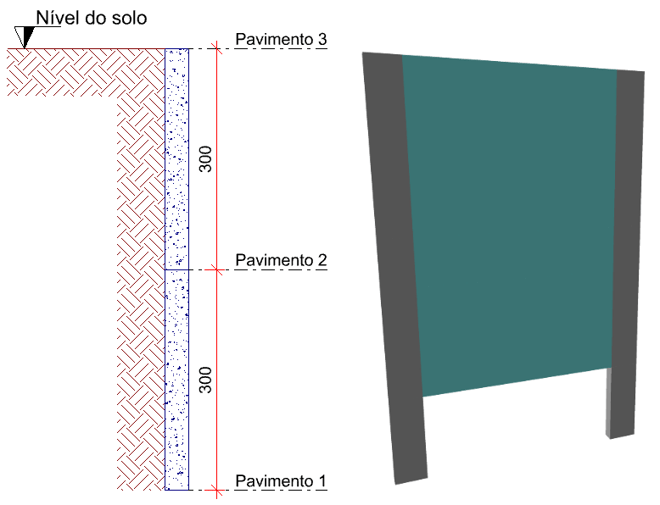

Para este exemplo será considerada uma situação de projeto onde a parede apresenta 2 lances, portanto, está lançada em 3 pavimentos, onde a altura de cada pavimento é de 300 cm.
Após o lançamento das paredes em todos os pavimentos, teremos a representação 3D do elemento similar a imagem seguinte:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn5e4e7057721893fcaf1a83c4ff0b17b51b788412589eee45982a1d03f8616c1198c626250b3267a7ad88aa3541d077f9.png)
Acessando a janela de lançamento da parede do Pavimento 3 através de um duplo clique sobre a parede de contenção, pode-se acessar o botão Lançar referente ao empuxo. Neste exemplo, conforme apresentado acima, o topo da camada de solo e da parede está no mesmo nível do Pavimento 3. Assim a elevação do solo neste pavimento será igual a 0cm.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn1ad4613de7488d4fe3be4a1812c0c44f7ea3eb596c47b3abefeef08f58076db44d5a8fee7c216c5c3e8e4fc2874aacb0.png)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn4fbd6a82f61f88f6d8e210e473283d93ff68ad83f74bbfe0739982d6fb1b3a692ac913193849f739eb55a01b28436be8.png)
Neste ponto será necessário lançar o empuxo de solo no lance inferior da parede, contido entre os pavimentos 1 e 2. Para isso, acesse o croqui do Pavimento 2, dê um duplo clique sobre a parede e acesse a janela de lançamento do elemento. Na sequência, clique sobre o botão Lançar referente ao empuxo e atribua a elevação do solo. Neste caso, o desnível entre o nível de solo e o nível do pavimento é de 300 cm.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsncb5cc183a3ac36cbab8f64a4d91a23056f3f07090ba2c79d9e01b3615e9457de9b13862dd7a63e17375eb234aa26c928.png)
Após confirmar a elevação do solo na parede, verifique os valores de empuxo aplicados sobre o lance inferior da parede.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsncb5cc183a3ac36cbab8f64a4d91a2305cffc575fd4f7e7894bafb66f7d50d2d6de33667b8aed94386ef9c30806c39be6.png)
Desse modo, o carregamento considerado sobre a parede de contenção será o seguinte.
Quando existirem níveis intermediários entre os pavimentos, o programa irá calcular automaticamente o valor do empuxo neste nível intermediário, considerando a camada de solo existente acima, de forma que o carregamento distribuído se mantenha contínuo ao longo de toda a altura da parede de contenção.
