Como definir a elevação do solo?
Após o lançamento das paredes de contenção no projeto será necessário definir corretamente os parâmetros do solo e sua elevação. Com base nestes valores o programa irá determinar o carregamento de empuxo automaticamente, considerando o efeito destes carregamentos horizontais para análise e dimensionamento das paredes e demais elementos do modelo.Para auxiliar os projetistas neste lançamento, sugerimos a leitura dos artigos abaixo, que exemplificam como definir corretamente todos os parâmetros necessários para determinação do empuxo do solo em paredes de contenção.
- Como lançar o empuxo de solo em paredes de contenção?
- Como definir a elevação do solo?
- Como conferir o empuxo de solo lançado?
Disponibilizamos exemplos de aplicação dos passos e conceitos apresentados nos seguintes artigos. Estes exemplos apresentam um passo a passo direcionado para situações específicas de projeto.
- Lançamento de empuxo em parede de contenção contida em 3 pavimentos
- Lançamento de empuxo em parede de contenção iniciando em nível intermediário
Como definir a elevação do solo?
A elevação do solo é definida no programa como sendo o desnível entre o topo da camada de solo e o nível do pavimento principal onde está inserida a parede de contenção. Este valor pode ser atribuído na janela de lançamento das paredes de contenção, clicando sobre o botão
Lançar
para cargas de empuxo.
O nível de referência para definir a elevação do solo e dos elementos no projeto sempre será adotado como o nível do pavimento principal. Portanto, há basicamente três opções para definição da elevação de solo:

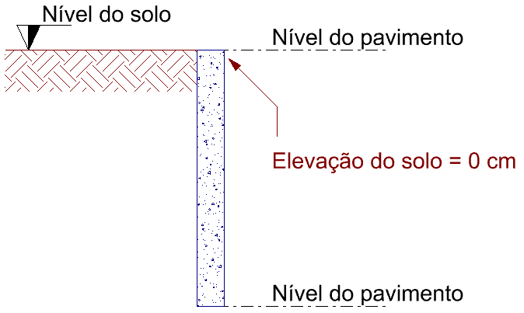

- Nível do solo alinhado com o nível do topo da parede: Neste caso a elevação do solo deve ser atribuída com um valor nulo (0 cm). O programa irá interpretar que existe solo ao longo de toda altura da parede.
- Nível do solo acima do nível do topo da parede: Para este caso a elevação do solo será um valor positivo, correspondente ao desnível entre o nível do solo e o nível do pavimento.

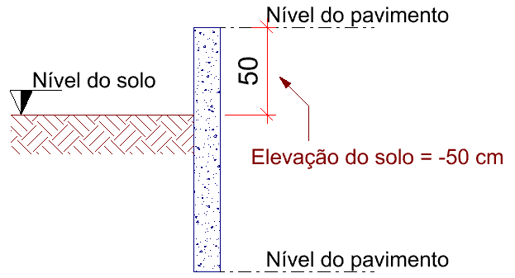

- Nível do solo abaixo do nível do topo da parede: Para esta caso a elevação do solo será atribuída com um valor negativo, correspondente ao desnível entre o nível do solo e o nível do pavimento.
O artigo Como conferir o empuxo de solo lançado?, apresenta como verificar se o carregamento aplicado nas paredes está coerente com as características do projeto.
