Como lançar um Rack para o projeto de cabeamento?

No projeto de cabeamento estruturado, os ramais em planta não são ligados diretamente ao quadro, mas sim aos equipamentos, ativos e passivos, contidos nele. Um Rack de Rede nada mais é do que um armário ou gabinete, que tem a função de abrigar e organizar estes equipamentos.

Lançando o Rack

Para inserir um Rack no projeto:

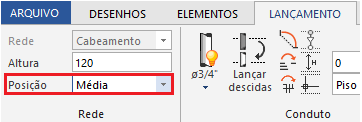

• Acesse a guia Lançamento, grupo Rede e defina a Posição;

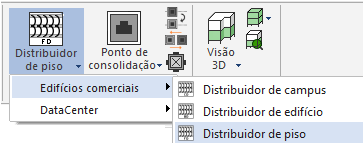

• Ainda na guia Lançamento, acesse o grupo Quadro e selecione o comando desejado;

Observação: Para verificar qual o rack mais adequado a situação (Distribuidor de campus, Distribuidor de edifício, Distribuidor de piso, Distribuidor principal ou Distribuidor de zona) acesse o item 5.2 da ABNT NBR 14565:2012.

• Defina o ponto de inserção;

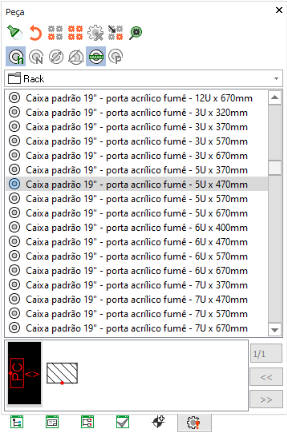

• Na janela Peça, selecione a peça adequada ao seu projeto e a simbologia;


Observação: Ao lançar um Rack no AltoQi Builder o usuário precisará selecionar uma peça com altura adequada para conseguir abrigar todos os equipamentos que existirão nele. Caso ainda não possua essa informação, pode-se selecionar uma peça qualquer que depois o programa auxiliará na escolha de uma peça com altura adequada, como descrito no artigo Indicação - Rack com altura incompatível com o nº de equipamentos.

• Determine o ponto diretor;
• Pressione Enter para encerrar o comando;

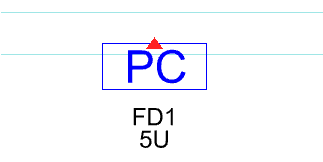

Neste momento o rack encontra-se lançado e é possível incluir equipamentos ou associar outros quadros a ele.
