Com o intuito de agregar ainda mais qualidade, realismo e transparência aos elementos lançados em seu projeto na plataforma AltoQi Builder, é possível entregar um detalhamento realista, gerado a partir de uma planificação ou uma imagem do que é mostrado na visualização 3D.
Como configurar a representação de detalhamentos nas pranchas?Os detalhamentos resultantes do lançamento no programa podem ser apresentados nas pranchas de modo:
- Unifilar: representação simples dos elementos com linha única ou linha dupla;
- Bifilar realista: com a representação dos elementos em 3D planificados, dando a sensação de realidade ao redesenho;
- Bifilar realista com modelo externo: onde além de apresentar os elementos do projeto de forma realista, também é exibido o recorte dos modelos externos dentro do detalhe. Esta opção só esta disponível para detalhes isométricos e cortes;
- Vista 3D: com a representação dos elementos em 3D, trazendo ainda mais realidade ao projeto;
- Vista 3D com modelo externo: onde além de apresentar os elementos do projeto em 3D, também é exibido o recorte dos modelos externos dentro do detalhe. Esta opção só esta disponível para detalhes isométricos e cortes;
![](https://suporte.altoqi.com.br/hs-fs/hubfs/Knowledge%20Base%20Import/edbsn3fca8abe4f78fb02b00176756062fd508c0fe96e082dc1da4285546273cc3baf9ca50ef0d4fedc28c5c7be5415b479f2-1.png?width=688&height=262&name=edbsn3fca8abe4f78fb02b00176756062fd508c0fe96e082dc1da4285546273cc3baf9ca50ef0d4fedc28c5c7be5415b479f2-1.png)
![](https://suporte.altoqi.com.br/hs-fs/hubfs/Knowledge%20Base%20Import/edbsnb5331625ce694758983a496ee43d4b558ca2899a784025af58bb35fbd586ed7483278e475f8536371d768461ba831d59.png?width=308&height=335&name=edbsnb5331625ce694758983a496ee43d4b558ca2899a784025af58bb35fbd586ed7483278e475f8536371d768461ba831d59.png)
![](https://suporte.altoqi.com.br/hs-fs/hubfs/Knowledge%20Base%20Import/edbsn4f3f26e5cb599f50eec3056fe70e1500dddcfd9d3ae1b9f801e610f6c3dff3c018f1a556d6fd6f4a2830beeaf4583ca6.png?width=332&height=345&name=edbsn4f3f26e5cb599f50eec3056fe70e1500dddcfd9d3ae1b9f801e610f6c3dff3c018f1a556d6fd6f4a2830beeaf4583ca6.png)
A configuração da representação de detalhamentos nas pranchas pode ser realizada de duas maneiras:
- Individual, aplicável a detalhamentos específicos lá lançados no croqui do projeto;
- Geral por projeto, aplicável a todos os detalhamentos ainda não lançados no croqui do respectivo projeto.
Configuração individual por detalhamento
Para configurar o formato individual de representação exclusiva de um detalhamento nas pranchas:
- Acesse a planta do croqui de projeto em que consta um detalhamento lançado;
- Selecione o detalhamento em planta;
- Na guia Elementos, grupo Acessar, selecione o comando Propriedades
;
- Na janela Propriedades à direita da tela, no grupo Detalhe, defina a forma desejada para a Representação nas pranchas:
- Adotar configuração: a representação será de acordo com o que foi configurado na Configuração geral por projeto, segundo procedimento deste artigo;
- Unifilar: os elementos serão representados em 2D.
- Bifilar realista: os elementos serão representados em 3D planificado.
- Bifilar realista com modelo externo: os elementos e os modelos externos serão representados em 3D planificado. Esta opção só é exibida em detalhe isométrico ou corte.
- Vista 3D: os elementos serão representados em 3D de acordo com a perspectiva adotada no detalhe.
- Vista 3D com modelo externo: os elementos e os modelos externos serão representados em 3D de acordo com a perspectiva adotada no detalhe.
![](https://suporte.altoqi.com.br/hs-fs/hubfs/Knowledge%20Base%20Import/edbsn8528c3e77120c604104c24404412b07af1afc999903e21ad64e1188b924c147a37518f1b4cc9cb182e2d387c45d8d177.png?width=688&height=341&name=edbsn8528c3e77120c604104c24404412b07af1afc999903e21ad64e1188b924c147a37518f1b4cc9cb182e2d387c45d8d177.png)
- Pressione a tecla <Esc> para atualizar as alterações realizadas.
Todas as pranchas geradas após a configuração acima contemplarão detalhamentos representados do formato configurado.
Configuração geral por projeto
Para configurar o formato padrão de representação dos detalhamentos nas pranchas:

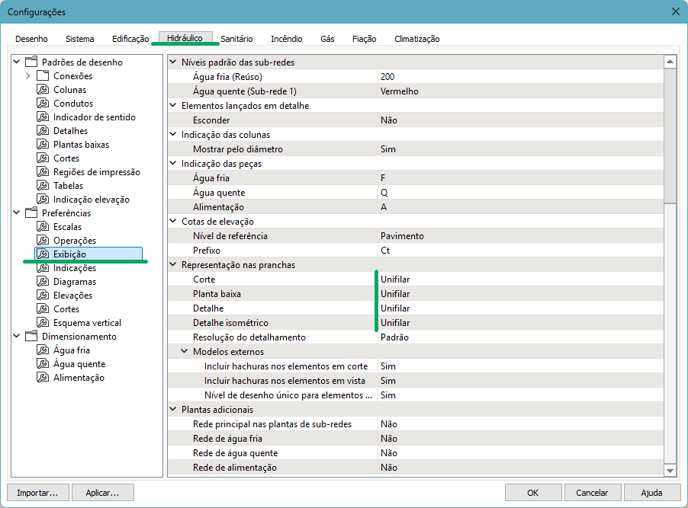

- Acesse o menu Arquivo > Configurações...
- No diálogo Configurações, selecione a aba relativa à disciplina de projeto desejada. Para este exemplo, selecionou-se a aba Hidráulico;
- À esquerda da janela, selecione o grupo Preferências > Exibição;
- À direita da janela, perceba que será apresentada a opção Representação nas pranchas;
- Personalize como cada detalhamento (corte, detalhe, detalhe isométrico e planta baixa) será gerado, seja este Unifilar, Bifilar realista, Bifilar realista com modelo externo (para detalhe isométrico e corte), Vista 3D ou Vista 3D com modelo externo;
- Para os detalhamentos definidos Bifilar realista com modelo externo, pode-se determinar se os elementos corte ou em vista apresentarão hachuras e se devem permanecer no mesmo nível de desenho.
- Também é possível definir se a qualidade de resolução dos detalhamentos será a resolução atual, que chamamos de “Padrão” ou aumentar a resolução, escolhendo a opção “Alta”. A resolução “Alta” é indicada para projetos com detalhes maiores, já que a resolução da imagem será proporcional ao tamanho do detalhamento.
![](https://suporte.altoqi.com.br/hs-fs/hubfs/image-png-May-28-2024-07-03-14-6358-PM.png?width=688&height=472&name=image-png-May-28-2024-07-03-14-6358-PM.png)
- Para atualizar as alterações realizadas, clique em OK para fechar o diálogo Configurações.
Todas as pranchas geradas após a configuração acima contemplarão detalhamentos representados do formato configurado, desde que cada detalhe esteja com a propriedade de representação nas pranchas "Adotar configuração".
Observação: O programa possibilita a alteração de cores, contornos e transparências dos elementos apresentados nos detalhamentos em 3D do projeto, para compreender melhor sobre estas possibilidades, acompanhe os materiais Personalização e ferramentas da visão 3D do projeto e Utilizando os perfis de vista 3D no AltoQi Builder.
A partir dos procedimentos indicados neste material será possível configurar a representação de detalhamentos nas pranchas de modo genérico por projeto e individual por detalhamento. Para entender como configurar essa representação em peças específicas, acompanhe o artigo Configuração da representação bifilar realista no cadastro de peças.
