A visualização do modelo tridimensional do projeto possui vários grupos na aba superior que permitem configurar o enquadramento, apresentação dos pavimentos e elementos, cores, luminosidade e medir distâncias. A seguir são apresentados os recursos disponíveis em cada guia e grupo.

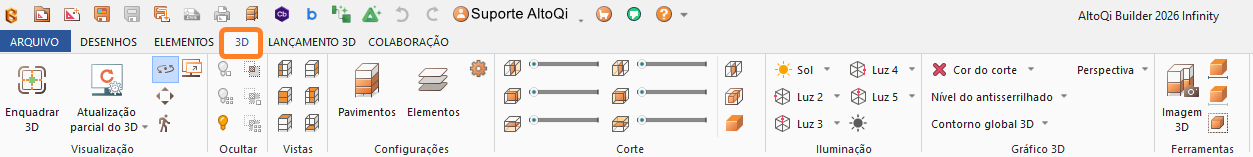

Guia 3D
Grupo Visualização
Neste grupo é possível configurar a ferramenta de posicionamento do modelo na tela e também de atualização.
- Enquadrar 3D: faz com que a área total do desenho 3D seja exibida na tela.
- Atualização parcial do 3D: Esta função deve ser utilizada quando a janela está aberta e o modelo foi modificado (por exemplo, alterar a seção de um conduto mantendo a janela de visualização 3D aberta). Atualização completa do 3D: Este comando força a atualização de todos os elementos no modelo 3D, independentemente de terem sido alterados ou não. Deve ser utilizada quando a janela está aberta e o modelo foi modificado (por exemplo, alterar uma peça no cadastro e efetuar a atualização dinâmica do mesmo).
- Rotacionar: O comando Rotacionar no ambiente 3D permite "girar" o desenho em torno do eixo vertical e horizontal simultaneamente.
- Deslocar: "arrasta" o desenho de um ponto para o outro na janela de visualização 3D, através do clique simples do mouse.
- Andar: O comando Andar centraliza a posição da câmera horizontalmente e habilita o deslocamento pela edificação como se o usuário estivesse "caminhando".
- Visão 3D em janela externa: este comando permite abrir a Visão 3D em uma segunda janela, permitindo a edição em croqui e visualização 3D de forma simultânea.
Observação: Nas versões 2023 ou superior do Builder, sempre que a Visão 3D for atualizada (2 ou 6), o programa limpa a lista de últimos comandos realizados não sendo possível utilizar o comando Desfazer (Ctrl+Z) no croqui 2D, evitando que inconsistências ou erros ocorram.
Grupo Ocultar
Neste grupo é possível ocultar elementos e grupo de elementos, facilitando a visualização e análise do projeto em 3D.
- Ocultar elemento: Permite que o elemento selecionado seja ocultado no ambiente 3D, facilitando a visualização de outros elementos.
- Ocultar grupo: Permite que o grupo selecionado seja ocultado no ambiente 3D, facilitando a visualização de outros elementos.
- Exibir todos ocultos: Faz com que os elementos ocultados pelo comando Ocultar elemento, sejam exibidos novamente no ambiente 3D.
- Vista dos elementos ocultos: Ativa modo de visualização que passa a exibir apenas os elementos ocultos no modelo 3D.
- Exibir elemento oculto: Restaura a visibilidade do elemento oculto, quando o modo Vista dos elementos ocultos está ativo. Para habilitá-lo, clique sobre o elemento que deseja restaurar.
- Exibir grupo oculto: Restaura a visibilidade do grupo de elementos ocultos, quando o modo Vista dos elementos ocultos está ativo. Para habilitá-lo, clique sobre algum elemento do grupo que deseja restaurar.
Grupo Vistas
Tem como objetivo colocar o desenho inteiro na janela de visualização, posicionando o observador em relação ao modelo, de acordo com visões pré-definidas.
- Esquerda: posiciona o observador à esquerda do modelo.
- Direita: posiciona o observador à direita do modelo.
- Frontal: posiciona o observador à frente do modelo.
- Traseira: posiciona o observador à trás do modelo.
- Superior: apresenta uma vista de cima do modelo.
- Inferior: apresenta uma vista de baixo do modelo.
Grupo Configurações
Possibilita definir quais pavimentos e elementos serão apresentados no desenho, assim como a cor da janela e das redes.
- Pavimentos: Permite visualizar na lateral direita do programa a lista de todos pavimentos do projeto podendo escolher qual pavimento exibir visão 3D.

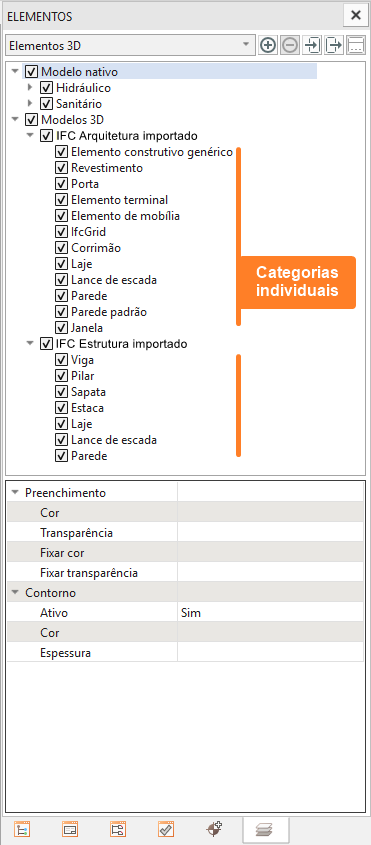

- Elementos: Permite visualizar na lateral direita do programa a lista de todas as redes presentes no modelo tridimensional para que sejam alteradas as configurações de apresentação, cor e transparência.
- Planos dos pavimentos: Possibilita definir a cor, transparência e a apresentação ou não do plano dos pavimentos.
- Fundo da janela: Possibilita a alteração da cor de fundo da janela de visualização do modelo 3D.
- Cor de destaque: Altera a cor da seleção dos elementos no modelo tridimensional.
Grupo Corte

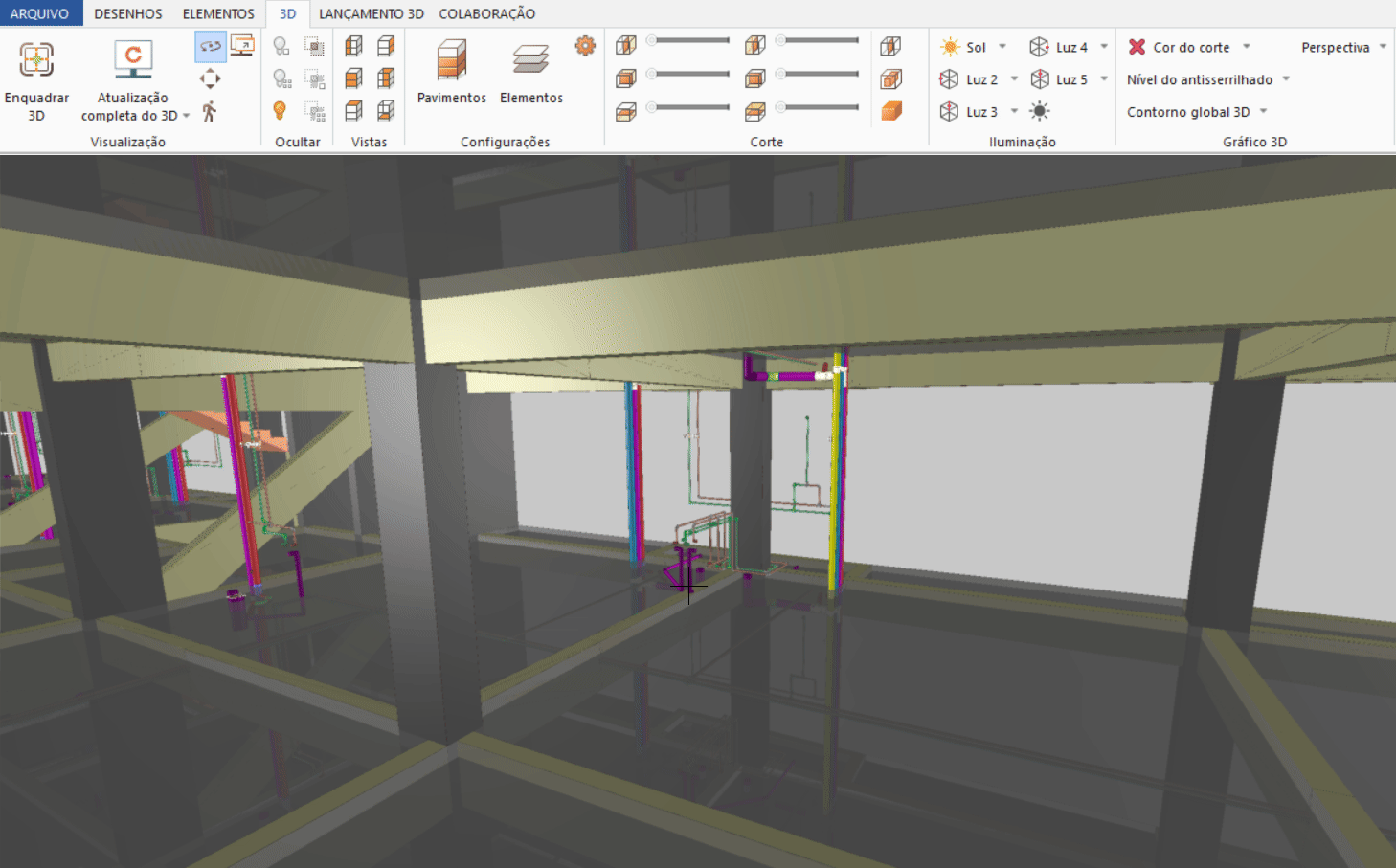

Pode-se efetuar um corte no modelo criado nos sentidos positivos e negativos dos planos X e Y para verificação de lançamentos que possam estar projetados atrás de outros elementos, impedindo sua visualização clara.
Grupo Iluminação
Define as parâmetros de iluminação para cada ponto de luz existente na visão 3D.

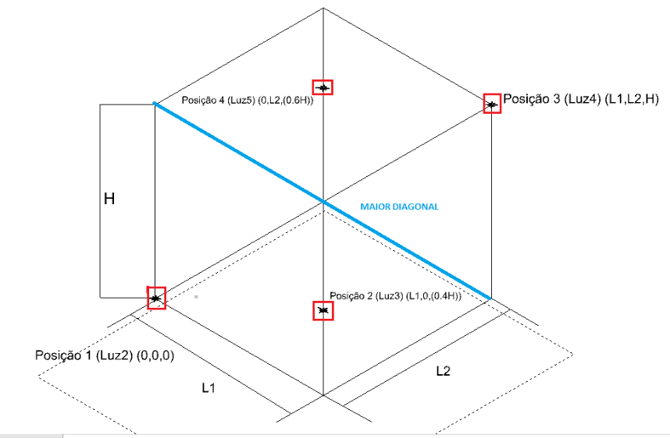

O posicionamento da iluminação varia de acordo com as opções disponíveis no grupo "Iluminação". Na imagem a seguir é apresentado um modelo 3D onde são indicados os pontos relacionados a cada comando do grupo em questão.
Além disso, o mesmo grupo apresenta a configuração “Cores consistentes” que é uma representação com iluminação global, onde não há sombras e temos uma cor contínua em um elemento independente do ângulo de vista. Essa visualização pode ser aplicada individualmente nos detalhes ou de forma geral na visão 3D na aba 3D, grupo Iluminação.
Grupo Gráfico 3D
Possibilita definir as configurações gráficas para o 3D.
- Cor do corte: Permite definir um preenchimento para a seção do corte, podendo escolher e cor da seção e se deseja manter visível a cor do corte.
- Nível do antiserrilhado: Permite a configuração da suavização dos contornos. Possui as seguintes opções: nível baixo, nível médio e nível alto.
- Contorno 3D: Destaca os contornos dos elementos mostrados na visão 3D. Você pode habilitá-lo (opção Sim) ou desabilitá-lo (opção Não).
- Perspectiva: Altera o modo de navegação 3D para Perspectiva (opção Sim) e Ortogonal (opção Não). A navegação no modo Ortogonal pode ser utilizada juntamente com os comandos do grupo Vista para otimizar a visualização dos modelos.
Grupo Ferramentas
No grupo Ferramentas é possível medir distâncias entre pontos do modelo 3D com comando “Medir ponto a ponto”. O comando exibe cotas temporárias na Visão 3D Geral entre dois pontos capturados do modelo, podendo ser cotadas múltiplas distâncias de uma vez. Para remover as cotas, basta atualizar o modelo ou utilizar o comando "Remover Medidas".
Com o novo recurso Imagem 3D podemos gerar imagens de uma visualização com uma angulação específica e inseri-las diretamente nas pranchas, garantindo que elas se mantenham vinculadas ao projeto. Isso significa que, ao atualizar o modelo, as imagens também são atualizadas automaticamente, evitando retrabalho. O processo para inserção da imagem na prancha é semelhante ao de inserção de detalhes, poderá ser realizado pelo comando "Gerar Pranchas" ou pela inserção manual utilizando o comando "Inserir do Projeto". As imagens geradas também ficarão disponíveis na janela "Edificação", assim como os modelos externos importados, os pavimentos e as disciplinas do projeto.
Observação: Caso o ícone imagem 3D esteja desabilitado, verifique se o campo perspectiva está habilitado como sim:

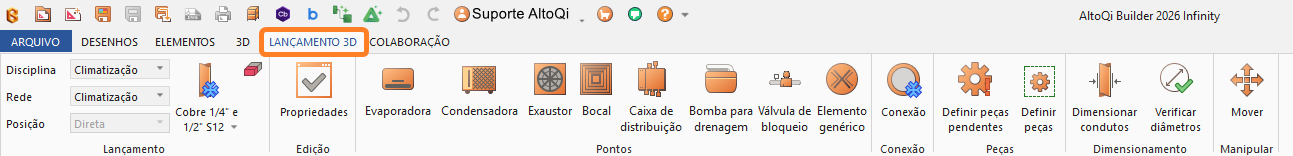

Guia Lançamento 3D
Grupo Lançamento
No grupo Lançamento o único comando disponível é o "Apagar (Delete)", este comando serve para apagar elementos diretamente na visão 3D do projeto. Para apagar do seu projeto um, ou mais, elementos basta seleciona-los e utilizar o comando (DEL).
Grupo Edição
No grupo Edição o único comando disponível é o "Propriedades", que permite alterar as propriedades dos elementos selecionado na visão 3D. Tais alterações são exemplificadas com mais detalhes no artigo: Como editar os lançamentos através da visão 3D nos projetos hidrossanitário, gás e incêndio.
Grupo Peças
Neste grupo é possível utilizar os comandos de definição de peças, tal como no ambiente CAD.
- Definir peças pendentes: seleciona todas as conexões sem peças associadas ou com peças que apresentam alguma incompatibilidade geométrica ou de dimensionamento e lista as sugestões de peças para cada uma destas conexões.
- Definir peças: apresenta a janela Peças e permite a definição de peças das conexões selecionadas no ambiente 3D.
Grupo Dimensionamento
Neste grupo é possível utilizar os comandos de Dimensionar condutos e Verificar diâmetros, tal como no ambiente CAD.
- Dimensionar Condutos: deve ser utilizado quando se deseja dimensionar um conduto específico.
- Verificar Diâmetros: deve ser utilizado quando se deseja verificar, entre todos os condutos lançados, quais estão com problema de dimensionamento.
Artigo técnico com todos os detalhes sobre o funcionamento dos comandos: Como verificar qual a seção de conduto mais adequada ao meu projeto
A partir da configuração dos comandos e ferramentas descritos neste artigo é possível utilizar, medir distâncias e personalizar a visão 3D do modelo lançado no AltoQi Builder.
