Como inserir ou remover componentes em um quadro elétrico?

Neste artigo, você aprenderá como inserir e remover componentes dentro de um quadro elétrico no QiBuilder. Essa ação é importante para montar o quadro conforme a necessidade do projeto, garantindo que os elementos desejados estejam disponíveis na lista de materiais.

Acesse diretamente o conteúdo desejado:

Como inserir um componente?
Como remover um componente?

Como inserir um componente?

Em projetos elétricos, é comum a necessidade de utilizar contatores, botoeiras, relés de comando, relés de impulso, programadores horários, entre outros, para comandar determinadas cargas.

Estes componentes deverão ser incluídos dentro do quadro e associados ao circuito e comando desejados. Para isso realize o seguinte procedimento:

Acesse a guia Operações, grupo Exibir, comando Gerenciador;
Na janela Gerenciador selecione o quadro, clique com o botão direito do mouse e selecione Propriedades;

No diálogo Propriedades dos elementos, selecione a linha Componentes e clique no botão + que será apresentado a direita;

Será adicionado o Componente 1;
Em Componente 1, selecione as opções para Classe, Grupo, Peça, Tipo de Ponto, Subtipo, Quadro, Circuito e Comando;

Para incluir mais um componente selecione a linha Componentes e clique no botão + que será apresentado a direita;

Será adicionado o Componente 2;
Em Componente 2, selecione as opções para Classe, Grupo, Peça, Tipo de Ponto, Subtipo, Quadro, Circuito e Comando;

Repita o procedimento para incluir a quantidade de componentes desejada;
Clique em OK.

Caso o acionamento da carga seja feito por botoeira, contator ou alguma combinação de pontos inexistente no cadastro de esquemas de ligação, será necessário cadastrar manualmente um esquema, pois o QiBuilder não possui esse modelo por padrão. Para isso, consulte o artigo Cadastrando um esquema de ligação.

Os componentes inseridos dentro do quadro elétrico não são exibidos automaticamente nos diagramas unifilar ou multifilar, apenas na lista de materiais. Se for necessário que apareçam nos diagramas, será preciso editar manualmente as pranchas. Veja como no artigo Como editar e atualizar as pranchas geradas?.

Como remover um componente?

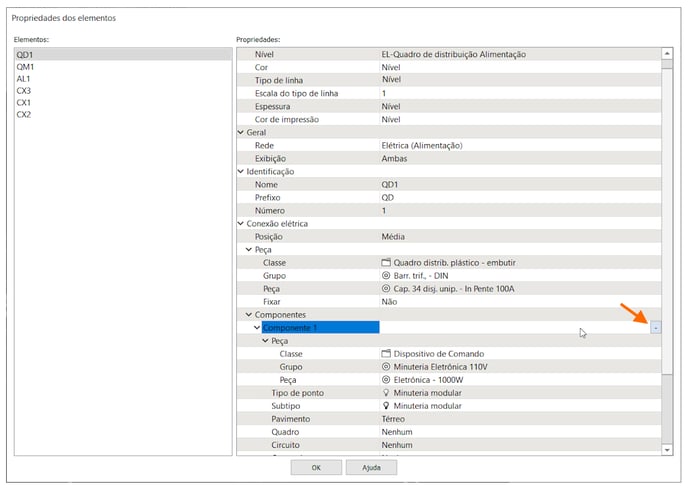

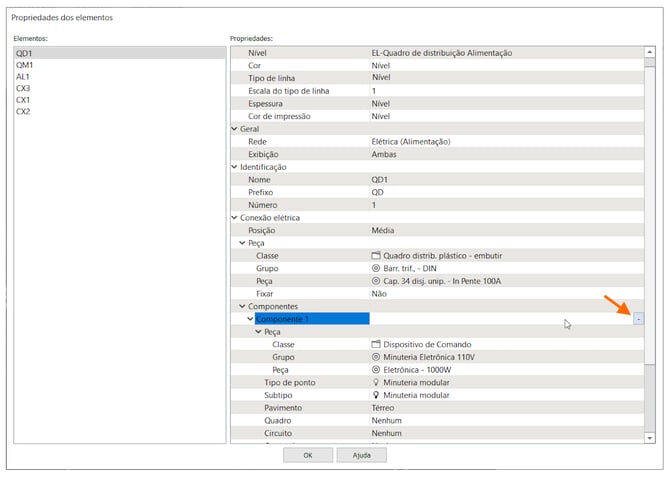

Para remover um componente do quadro elétrico, o usuário precisa clicar sobre o campo do componente em questão para que o comando de remoção seja apresentado. Então basta clicar neste comando para que o componente seja excluído. Observe na imagem abaixo um exemplo.

Com os passos indicados, você poderá inserir ou remover componentes do quadro elétrico, garantindo sua inclusão na lista de materiais.
