      Cadastrando um esquema de ligação

      Com a finalidade de organizar informações necessárias à passagem da fiação para diferentes tipos de pontos e suas ligações, o módulo Elétrico do AltoQi Builder possui um cadastro de esquemas de ligações.

      Ao processar o projeto, o programa analisa a combinação de pontos lançados em planta (lâmpadas, interruptores, tomadas, etc.) e os esquemas dos circuitos definidos e busca no cadastro um esquema de ligação que satisfaça essas condições. Ao determinar o esquema de ligação que satisfaça a combinação de pontos lançados, o programa insere automaticamente a fiação cadastrada.

      Abaixo podemos ver os esquemas de ligações cadastrados para Lâmpadas comandadas por interruptor simples e Lâmpadas comandadas por Interruptores paralelos.

      Se o usuário desejar lançar uma combinação de pontos diferente das existentes no programa, torna-se necessário cadastrar um novo esquema de ligação. Para o cadastro de um novo esquema, é necessário definir a combinação dos pontos e a interligação elétrica entre os pontos do esquema.

      Observações:
      • Para o cadastro de um novo esquema de ligação o usuário pode utilizar os Tipos de pontos e Tipos de ligações existentes no programa ou também pode cadastrar novos.
      A configuração “Tipos de ligações” raramente deverá ser alterada, pois já existem várias opções cadastradas que abrangem a maioria dos esquemas.

      Cadastrando um Esquema de ligação

      Como exemplo, realizaremos o cadastro de um esquema que será utilizado para o lançamento de uma tomada comandada por um interruptor bipolar.

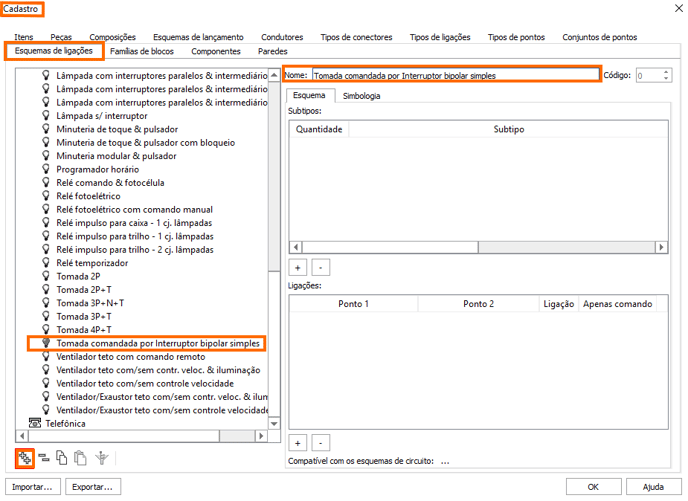

      Para cadastrar o novo esquema de ligação, deve-se:

      • Acessar o menu Arquivo – Cadastro;
      • Selecionar a aba Esquemas de ligações;
      • Clicar no comando Adicionar;
      • Será criado um Esquema de ligação;
      • Selecionar este esquema e, do lado direito, alterar o Nome para Tomada comandada por um interruptor bipolar;


      • No campo Subtipos, selecionar o botão + e definir:
        • Quantidade: 1
        • Subtipo: Interruptor bipolar simples
      • Ainda no campo Subtipos, selecionar novamente o botão + e definir:
        • Quantidade: 1
        • Subtipo: Tomada 2P+T
      • No campo Ligações, selecionar o botão + e definir:
        • Ponto 1: Interruptor bipolar simples
        • Ponto 2: <disjuntor>
        • Ligação: 2F
      • Ainda no campo Ligações, selecionar novamente o botão + e definir:
        • Ponto 1: Tomada 2P+T
        • Ponto 2: Interruptor bipolar simples
        • Ligação: RR1
      • Pressionar OK para finalizar o cadastro.

      Observação: Quando a opção Apenas comando estiver habilitada em uma Ligação, ao dimensionar um circuito que utilize o esquema cadastrado, o trecho definido por essa ligação não será contabilizado na determinação da queda de tensão.

      Lançando os pontos pertencentes ao esquema de ligação cadastrado

      Para realizar o lançamento de uma combinação de pontos que seja compatível com o esquema de ligação cadastrado, deve-se realizar os procedimentos descritos a seguir.

      Lançamento da Tomada 2P+T

      O primeiro procedimento que deve ser realizado é o lançamento da tomada, portanto:

      • Acesse a guia Lançamento, grupo Rede e defina a Posição;
      • Ainda na guia Lançamento, acesse o grupo Pontos, botão Tomada 2P+T;


      • Defina o ponto de inserção;
      • Na janela Peça, selecione a peça e a simbologia;
      • Determine o Ponto diretor e pressione Enter para encerrar o comando;




      Lançamento do interruptor bipolar simples

      O próximo passo consiste em lançar o interruptor, portanto:

      • Acesse a guia Lançamento, grupo Rede e defina a Posição - Média;

      • Ainda na guia Lançamento, acesse o grupo Pontos, comando Ponto - Outros pontos de comando - Interruptor bipolar simples;
      • Defina o ponto de inserção;
      • Na janela Peça, selecione a peça e a simbologia;

      • Determine o ponto diretor;
      • Para definir o comando, clique na tomada que esse interruptor acionará com o cursor de mira e pressione Enter;



      Definição do circuito

      Após  realizar o lançamento de todos os pontos, deve-se definir o circuito. Para isso, realize o seguinte procedimento:

      • Acesse a guia Operações, grupo Exibir, comando Gerenciador;
      • Na janela Gerenciador selecione o QD, clique com o botão direito do mouse e selecione Adiciona circuito;

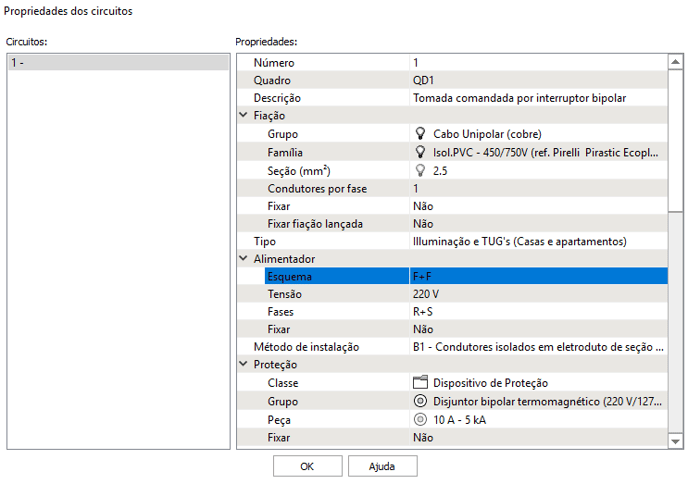

      • No diálogo Propriedades dos circuitos determine as propriedades desejadas;
      • Selecione o Esquema F+F;



      • Clique em OK;
      • Na janela Gerenciador, clique com o botão direito do mouse no circuito recém criado e selecione Definir Circuito;

      • Selecione no croqui a tomada que pertencerá a esse circuito e pressione Enter;
      • Responda Sim a pergunta "Existem pontos não selecionados no comando "x". Para aplicar o circuito nesses pontos, esse comando e seus pontos precisam ser movidos para o circuito "n". Deseja fazer isso?".

      Após realizar estes procedimentos, a tomada e o interruptor estarão lançados. Para finalizar deve-se realizar a ligação dos condutos entre os pontos e Processar seu projeto.
