Como inserir um pavimento de transição no projeto de alvenaria?

O uso integrado do Eberick e o módulo Alvenaria do AltoQi Builder permite que sejam lançadas edificações com pavimentos de alvenaria estrutural, com toda a modulação e elevações detalhadas pelo módulo Alvenaria do AltoQi Builder, e com a análise estrutural e dimensionamento de todos os elementos de alvenaria e concreto armado pelo Eberick.

Nos artigos abaixo indicamos as principais etapas que compõem a inicialização dos projetos que contém alvenaria estrutural até a preparação para o dimensionamento no Eberick.

Inserindo a transição

Normalmente projetos de alvenaria estrutural possuem um pavimento onde ocorre a transição entre modelos construtivos - as cargas passam a ser resistidas por meio de vigas e pilares. Este lançamento deve ser feito no Eberick, clicando com o botão direito sobre o pavimento inferior da estrutura e selecionando a opção Inserir pavimento.

Perceba que o programa habilita duas opções: Abaixo (vazio) e Abaixo (transição). Caso você queira fazer o lançamento dos elementos de apoio manualmente, pode selecionar a opção Abaixo (vazio). Nesse caso, será criado um pavimento em branco, onde você pode inserir vigas, pilares, ou mesmo um radier, para servir de apoio para a alvenaria.

Caso deseje que o programa insira os elementos de apoio de maneira automática, o usuário deveselecionar a opção Abaixo (estrutura de transição):

Na janela que se abre, será possível definir alguns parâmetros desse pavimento, como as dimensões das vigas (bw e h) e pilares (b e h) que serão inseridos;
Além disso a opção Inserir pilares define se serão posicionados pilares no pavimento, ou se o pavimento será gerado unicamente com vigas;
A opção Quando o trecho for maior que define o espaçamento dos pilares: quanto menor esse valor, mais pilares serão posicionados na planta, como mostrado na figura abaixo. Enquanto que o caso da esquerda foi gerado considerando um espaçamento de 100cm, o da direita considerou um espaçamento de 250cm:

Ainda vale destacar que o Eberick irá posicionar vigas sob todas as paredes estruturais. Isso não será feito para as paredes de vedação, cujo apoio deverá ser inserido manualmente no programa, podendo ser viga ou laje. Além disso, podem ser necessários alguns ajustes no posicionamento dos pilares para garantir uma concepção eficaz e econômica.

Informamos que ainda não é possível realizar o lançamento de pavimentos ou estruturas mistas no módulo de Alvenaria. Os projetos de alvenaria estrutural desenvolvidos em conjunto no Builder Alvenaria + Eberick preveem pavimentos exclusivos de alvenaria e a possibilidade de lançar pavimentos exclusivos de concreto armado abaixo dos pavimentos de alvenaria.

No momento, os programas não estão adaptados para considerar a interação de concreto armado e alvenaria estrutural em forma de estrutura mista, o que envolveria a mesclagem de conceitos das normas técnicas específicas para cada tipo de projeto.

Dessa forma, o comportamento padrão dos programas é permitir o lançamento de paredes, com vigas e lajes em seu topo ou base, ao iniciar o projeto no Builder Alvenaria. Ao trazer o projeto para o Eberick, as opções de lançamento de fato ficam bloqueadas nos pavimentos de alvenaria, permitindo apenas mudanças de seção, vinculação ou tipo de laje por exemplo. Ou seja, ainda não é possível realizar o lançamento de pilares junto ao pavimentos de alvenaria, sendo este lançamento restrito aos pavimentos de transição ou pavimentos exclusivos de concreto armado.

Alvenaria estrutural apoiada em Radier ou laje de fundação

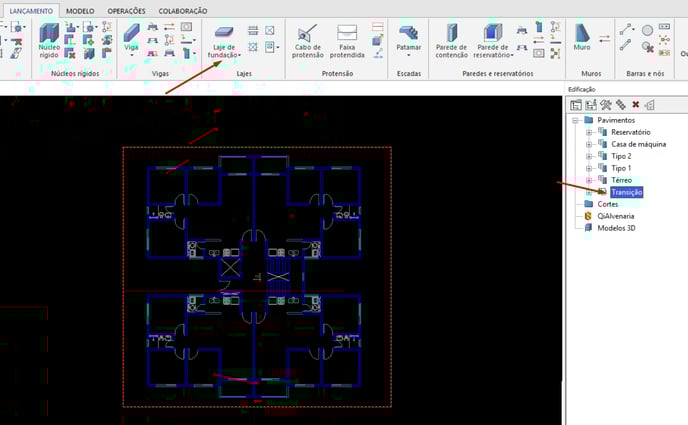

Para realizar esse tipo de lançamento, basta inserir um pavimento de transição selecionando a opção "Abaixo (vazio)", conforme destacado anteriormente e depois prosseguir com o lançamento do radier, conforme o artigo Como lançar lajes de fundação tipo radier.

Para realizar o lançamento destas lajes, basta que no pavimento de fundações da estrutura seja definido um contorno para a laje, utilizando elementos de barra para que a laje tenha uma borda livre ou vigas para uma viga de bordo.

O primeiro passo para o lançamento, portanto, é a definição do contorno da laje através de barras ou vigas.

Durante este lançamento, como as barras não estarão apoiadas em nenhum outro elemento exceto a laje, é normal que apareça o aviso "O nó adicionado não se apoia em nenhuma barra do pavimento. Confirma a posição do nó?", ao qual deve-se responder "Sim". As barras devem compreender todo contorno desejado para a laje de radier.

Ao definir o contorno com barras, basta lançar a laje de fundação através do comando "Elementos > Laje > Adicionar laje de fundação". Após definir os dados de lançamento da laje, basta selecionar um ponto interno ao contorno de barras para definição da laje de fundação:

Na janela de lançamento da laje, onde são inseridos os dados da laje lançada, deve-se definir os coeficientes de recalque horizontal e vertical do solo considerado. A determinação destes valores é crucial para o dimensionamento da laje de fundação. Para mais detalhes a respeito de o que são estes coeficientes e como determiná-los, veja o artigo O que são coeficientes de recalque do solo?.

Após o lançamento, as cargas das paredes serão automaticamente aplicadas no radier.

Perguntas frequentes

Por que não consigo lançar pilares no Eberick em um projeto de alvenaria? ou Lançamentos desabilitados no projeto de Alvenaria no Eberick

Esse comportamento é esperado e está relacionado à forma como os projetos de alvenaria estrutural são tratados nos programas.

Atualmente, não é possível realizar lançamentos de elementos estruturais de concreto armado, como pilares, diretamente em pavimentos de alvenaria no Eberick. Isso ocorre porque os projetos desenvolvidos em conjunto no Builder Alvenaria e no Eberick não contemplam estruturas mistas (alvenaria estrutural + concreto armado no mesmo pavimento).

Na prática, o funcionamento ocorre da seguinte maneira:

No Builder Alvenaria, o lançamento é focado em paredes estruturais, podendo haver vigas e lajes associadas ao topo ou à base dessas paredes.
Ao importar o projeto para o Eberick, os pavimentos de alvenaria têm os comandos de lançamento de pilares desabilitados.
Nesses pavimentos, é possível apenas realizar ajustes como:
- Definição do tipo das lajes;
- Alteração de seções de vigas e lajes;

- Vinculações.

O lançamento de elementos como pilares é permitido somente em:

Pavimentos de transição
Pavimentos exclusivos de concreto armado (geralmente abaixo da alvenaria)

Essa limitação existe porque, no momento, os programas não realizam a interação entre os modelos estruturais de concreto armado e alvenaria estrutural em um mesmo pavimento, o que exigiria a combinação de diferentes normas técnicas.

Portanto, se você estiver com o croqui de um pavimento de alvenaria aberto no Eberick e perceber que as opções de lançamento estão desabilitadas, isso não indica erro no projeto, mas sim um comportamento previsto do sistema.
