Como lançar lajes de fundação tipo radier

Muito utilizada em diversos tipos de edificações, a laje de fundação (também conhecida como laje radier) , compreende uma laje apoiada no solo, cuja principal finalidade é suportar cargas provenientes da supra estrutura através da tensão admissível de suporte do solo. O cálculo do radier é análogo ao da laje convencional, com a diferença de que o radier está lançado diretamente sobre o solo, dispensando a necessidade de outros tipos de fundação.

Lançamento de lajes de fundação

Para realizar o lançamento destas lajes, basta que no pavimento de fundações da estrutura seja definido um contorno para a laje, utilizando elementos de barra para que a laje tenha uma borda livre ou vigas para uma viga de bordo. É permitido neste caso o lançamento de pilares nascendo dentro do contorno da laje de fundação, desde que estes não possuam nenhuma viga ligada a eles (de modo a evitar o Erro L18 - Nó no interior da laje).

O primeiro passo para o lançamento, portanto, é a definição do contorno da laje através de barras ou vigas. Durante este lançamento, como as barras não estarão apoiadas em nenhum outro elemento exceto a laje, é normal que apareça o aviso "O nó adicionado não se apoia em nenhuma barra do pavimento. Confirma a posição do nó?", ao qual deve-se responder "Sim". As barras devem compreender todo contorno desejado para a laje de radier.

Após definir o contorno com barras, basta lançar a laje de fundação através do comando "Elementos - Laje - Adicionar laje de fundação". Após definir os dados de lançamento da laje, basta selecionar um ponto interno ao contorno de barras para definição da laje de fundação:

Na janela de lançamento da laje, onde são inseridos os dados da laje lançada, deve-se definir os coeficientes de recalque horizontal e vertical do solo considerado. A determinação destes valores é crucial para o dimensionamento da laje de fundação. Para mais detalhes a respeito de o que são estes coeficientes e como determiná-los, veja o artigo O que são coeficientes de recalque do solo?.

Lançamento de Radier estaqueado

O Eberick permite o lançamento e dimensionamento de lajes de fundação (radier) associadas a estacas isoladas, caracterizando um radier estaqueado conforme sua necessidade. O programa irá considerar o apoio do radier sobre a estaca e calcular o deslocamento conjunto da peça estrutural para obter seus esforços solicitantes.

Para efetuar este lançamento, é necessário, em um primeiro momento, inserir a laje de fundação, apoiando o pilar da estrutura, conforme demonstrado nos passos iniciais deste artigo.

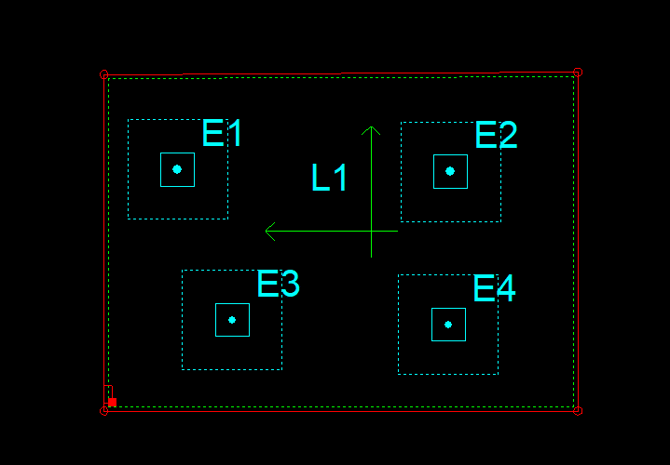

Em seguida, será possível estaquear a laje de fundação por meio do lançamento de fundações tipo "Estacas isoladas", configurando a geometria e propriedades resistentes conforme os passos básicos de nosso artigo: Como cadastrar uma nova estaca no Eberick?. Para isso, utilize o comando "Estaca Isolada", localizado na guia "Lançamento", grupo "Fundações", comando "Estaca Isolada".

Ainda, caso deseje, o Eberick permite a inclusão das estacas isoladas no modelo de cálculo do programa, inserindo os coeficientes de recalque por camada de solo na estaca de acordo com suas propriedades geotécnicas. Isto permite uma simulação mais precisa da interação solo-estrutura. Para isso, siga os passos do artigo:
Como incluir as estacas no modelo de análise estrutural.

Os resultados obtidos para o modelo de cálculo que inclui um sistema de radier estaqueado estão apresentados na figura abaixo:
