Como importar um arquivo IFC para o AltoQi Builder?
Em fluxos de trabalho com BIM, a comunicação entre os softwares de projeto é realizada através de modelos tridimensionais, que compreendem de forma completa a geometria da edificação que se está projetando. Por este motivo, o projeto arquitetônico neste tipo de fluxo normalmente é representado por um modelo espacial.
No AltoQi Builder, é possível importar modelos 3D (através de um arquivo IFC) para analisar a compatibilização, integração e observar a interferências entre os elementos do projeto, que foi desenvolvido em plataformas distintas. Neste material, é apresentado o procedimento para importação do modelo salvo em formato IFC, para a plataforma AltoQi Builder.Configuração de Importação do arquivo IFC para o AltoQi Builder
A partir da atualização 2024-05, os elementos complexos serão ocultados automaticamente no modelo 3D no momento da importação, a depender da configuração do usuário. Somado a isso, agora os elementos ocultos no modelo 3D não são planificados na operação de plano de corte.
Dessa forma, o usuário pode otimizar sua planificação, evitando perder tempo com elementos muito complexos e não úteis ao seu projeto.
Observação: O tempo mostrado nas imagens é uma estimativa de melhoria de desempenho e pode variar dependendo do modelo específico, não sendo garantido o mesmo ganho para todos os casos.

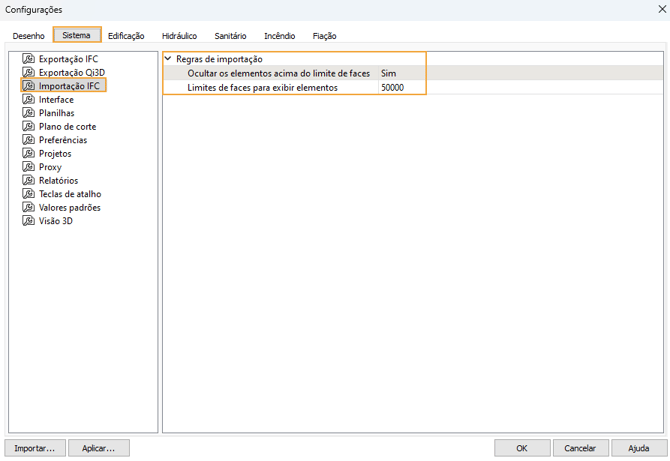

Para ativar ou desativar essa configuração, você pode acessar as configurações do programa e seguir o caminho indicado pela imagem. Quanto maior for o limite de faces, mais elementos serão mostrados, e vice-versa.
Importação do arquivo IFC para o AltoQi Builder
- Acesse a aba Arquivo e selecione a opção Interoperabilidade BIM;
- Em seguida, clique em Vincular modelo 3D..., como apresentado na figura abaixo.
![](https://suporte.altoqi.com.br/hs-fs/hubfs/Knowledge%20Base%20Import/edbsnc34999db9d4376cadb62f21450a4f182541a536bad3f66f877c08790d4460594a19bbb52a21057f861ba3fcc82f84549.png?width=497&height=392&name=edbsnc34999db9d4376cadb62f21450a4f182541a536bad3f66f877c08790d4460594a19bbb52a21057f861ba3fcc82f84549.png)
Perceba que, na sequência, será apresentada a janela Vincular modelo 3D.
- Selecione o arquivo IFC que deseja importar e, em seguida, clique em OK para finalizar o procedimento de importação;
- O modelo será salvo na janela Edificação (para acessá-la, clique no comando Edificação localizado na guia Elementos, grupo Acessar), junto ao grupo Modelos 3D, como destacado na figura abaixo.
![](https://suporte.altoqi.com.br/hs-fs/hubfs/Knowledge%20Base%20Import/edbsn54fd0e6b16d637f57efb083f5cce41f05d5e6ae1546b33c6206c40b4a8150c2a65a93314e48e64c5805987b3370d794b.png?width=269&height=291&name=edbsn54fd0e6b16d637f57efb083f5cce41f05d5e6ae1546b33c6206c40b4a8150c2a65a93314e48e64c5805987b3370d794b.png)
Caso ainda não tenha realizado qualquer lançamento na plataforma AltoQi Builder, e deseja gerar os desenhos de arquitetura 2D a partir do modelo 3D, sugerimos o acompanhamento do artigo Como usar o modelo 3D de base para o lançamento 2D utilizando a ferramenta Plano de corte em planta?.
Visualização integrada entre modelos 3D
Para visualizar o modelo 3D importado na etapa acima, é necessário acessar o ambiente 3D do AltoQi Builder. Cabe ressaltar que, caso os lançamentos já tenham sido finalizados no AltoQi Builder, será possível visualizar a integração entre o modelo gerado no AltoQi Builder e o modelo importado a partir do arquivo .IFC.
O ambiente 3D é acessado a partir da aba Lançamento, grupo 3D, a partir de qualquer um dos comandos de Visão 3D. Para maiores detalhes sobre o acesso desses comandos, sugerimos o acompanhamento do artigo Visualização 3D.
Com os procedimentos acima detalhados, será possível importar o arquivo IFC gerado em outro software BIM para a plataforma AltoQi Builder e visualizar o modelo 3D integrado ao modelo do programa AltoQi Builder.
