Modelo 3D (IFC) importado fica deslocado no AltoQi Builder

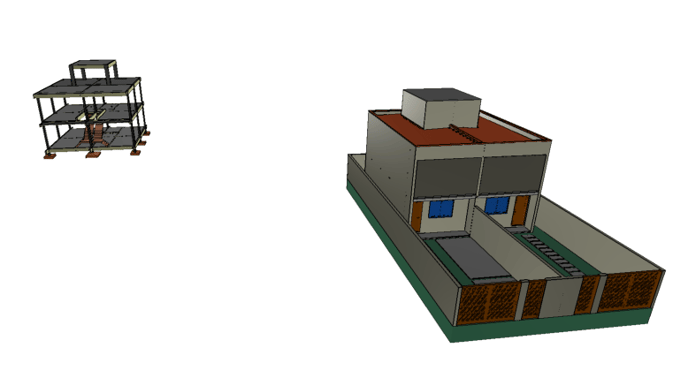

O AltoQi Builder permite vincular modelos IFC de diferentes disciplinas (arquitetura, estrutura, instalações), promovendo compatibilização. Porém, ao importar ou vincular um modelo, é possível que ele apareça deslocado em relação ao projeto nativo, a outros modelos ou aos níveis da edificação.

Esse comportamento ocorre porque cada software de modelagem trabalha com origem e coordenadas próprias. Se não houver padronização, o Builder pode interpretar de forma diferente a posição de cada modelo. Para evitar problemas, é importante compreender a diferença entre posição local e global, além das configurações relacionadas ao norte verdadeiro e norte de projeto.

Para facilitar esse processo, disponibilizamos dois vídeos explicativos:

O primeiro apresenta as boas práticas na importação de modelos IFC, explicando conceitos fundamentais de localização.

O segundo mostra, de forma prática, como corrigir diferentes cenários de deslocamento, como quando o modelo aparece deslocado entre si, desalinhado na vertical ou já em um projeto iniciado.

Os assuntos abordados neste artigo tratam de:

Recursos de localização
Mensagem exibida ao importar IFC com posição diferente
Passo a passo com exemplos
Boas práticas
Artigos relacionado

Recursos de localização

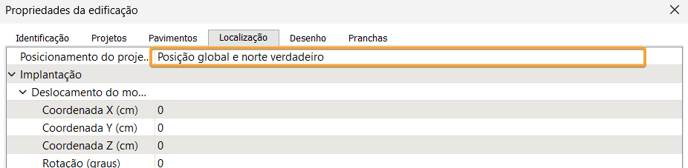

A localização do modelo externo pode ser ajustada no AltoQi Builder tanto antes de criar um novo projeto a partir do IFC, quanto ao vincular um modelo 3D a um projeto já existente. Esses recursos ficam disponíveis na aba Localização, dentro das Propriedades da edificação.

É importante destacar que essas configurações não alteram o modelo IFC original. O Builder apenas ajusta a forma como o modelo é posicionado dentro do ambiente do projeto. Ou seja, o IFC mantém suas coordenadas de origem, e o Builder se adapta a elas, seja deslocando o próprio projeto, seja centralizando a visualização do modelo.

Nessa janela, será possível definir os parâmetros:

Posição global e norte verdadeiro: Ao importar um modelo externo e selecionar esta propriedade, as coordenadas do terreno do modelo são consideradas. Portanto, o modelo externo ficará posicionado no mesmo ponto definido no software de origem.
Posição local e norte de projeto: Ao importar um modelo externo e selecionar esta propriedade, as coordenadas do terreno do modelo não são consideradas. Portanto, o modelo externo ficará posicionado no ponto (0,0,0) do programa AltoQi Builder.

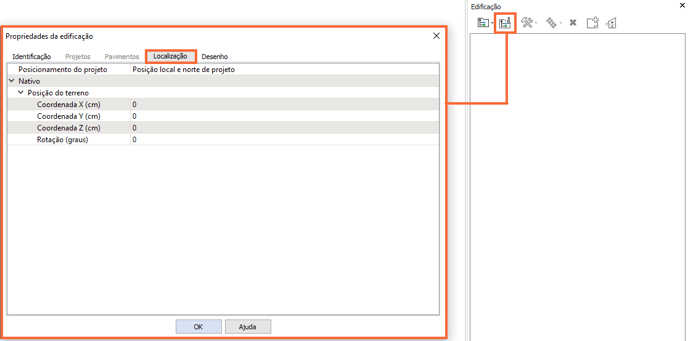

Para acessar: Elementos > Acessar > Edificação > Editar propriedades > Localização. Após qualquer alteração de coordenadas, atualize o 3D para visualizar o resultado.

Em modelos com coordenadas muito elevadas, a visualização pode “sumir” até que o ajuste seja concluído. Nesses casos, recomenda-se simplificar e trabalhar com coordenadas próximas a (0,0,0).

Mensagem exibida ao importar IFC com posição diferente

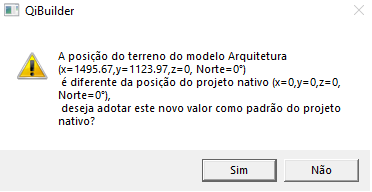

Ao importar um modelo com posição global ativada, o Builder pode exibir a seguinte mensagem: "A posição do modelo externo é diferente da posição do projeto nativo. Deseja ajustar a posição do projeto nativo para coincidir com a posição do modelo externo?"

Se clicar em "Sim": o AltoQi Builder altera o ponto de origem do projeto para coincidir com o do modelo IFC. Isso pode mudar a localização do projeto já iniciado.
Se clicar em "Não": o projeto nativo permanece com sua origem original (0,0,0), e o modelo será exibido conforme suas coordenadas, possivelmente deslocado. Ao utilizar essa opção, será necessário ajustar a posição do IFC na aba de "Localização".

Passo a passo com exemplos

A. Alinhar no plano horizontal (X e Y)

Se o modelo aparece deslocado lateralmente:

Uma alternativa é alterar o posicionamento do projeto para a opção "Posição local e norte de projeto", desde que os modelos contenham as informações de localização do terreno. Essa solução não modifica a origem dos modelos importados, apenas reposiciona os modelos dentro do Builder. Assim, ao serem abertos em outros softwares, permanecerão deslocados entre si.

Caso o modelo não possua informações de localização do terreno, siga os passos abaixo:

Realize a planificação do modelo externo conforme orientações do artigo Planificação IFC: Como usar o modelo 3D de base para o lançamento 2D utilizando a ferramenta Plano de corte em planta?.

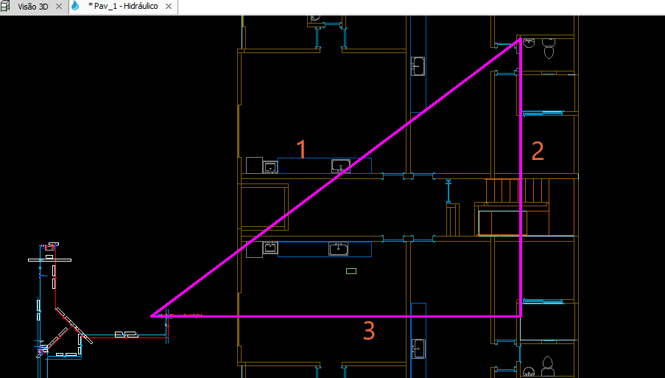

Abra um croqui (por exemplo, Hidráulico) e trace linhas entre pontos de referência do modelo externo e do projeto nativo.

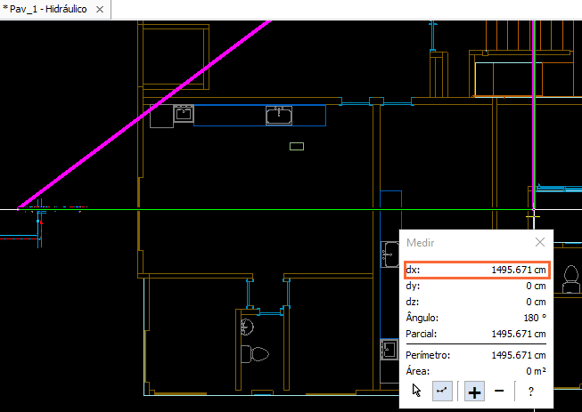

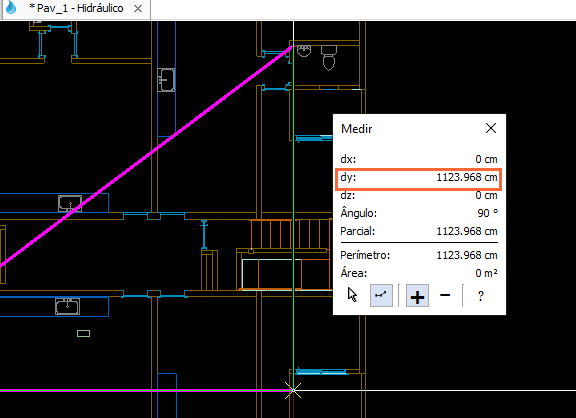

Use o comando Medir contorno para descobrir os deslocamentos dx e dy. Para este exemplo, conforme a imagem abaixo, dy= 1123.968 cm e dx=1495.671 cm.

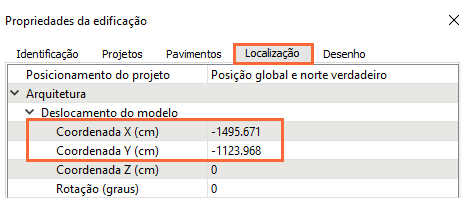

Vá em Propriedades da edificação > Aba Localização e preencha o campo Deslocamento do modelo com os valores medidos. Neste exemplo foram utilizados valores negativos porque o modelo externo precisa se deslocar para a esquerda (eixo X negativo) e para baixo (eixo Y negativo).
Clique em Atualizar 3D para confirmar o alinhamento.
Refaça a planificação, se necessário, conforme o passo 1.

B. Alinhar no eixo vertical (níveis)

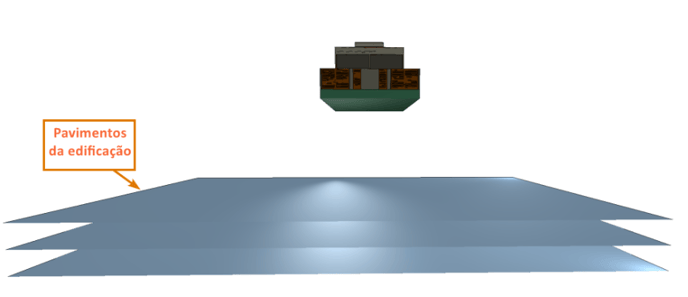

Quando os pavimentos do IFC não coincidem com os do projeto:

Verifique no software de origem (ou visualizador IFC) a altura dos níveis (ex:
"Primeiro Pavimento" a 495 cm).

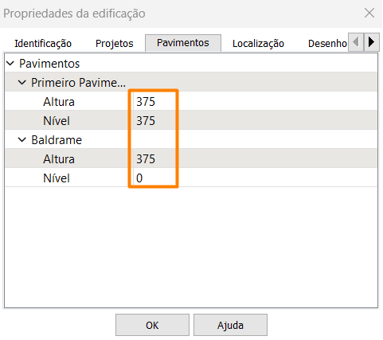

No Builder, acesse "Propriedades da edificação > Pavimentos" e ajuste os níveis

para coincidir.
Mantenha as alturas entre pavimentos conforme o projeto.
Atualize o 3D e revise cortes e planificações.

C. Dois ou mais modelos IFC deslocados entre si

Ao trabalhar com vários modelos (ex: arquitetura + estrutura):

Vincule o primeiro modelo e acesse:
Elementos > Acessar > Edificação > Editar propriedades > Aba Localização.
Selecione Posição global e norte verdadeiro.

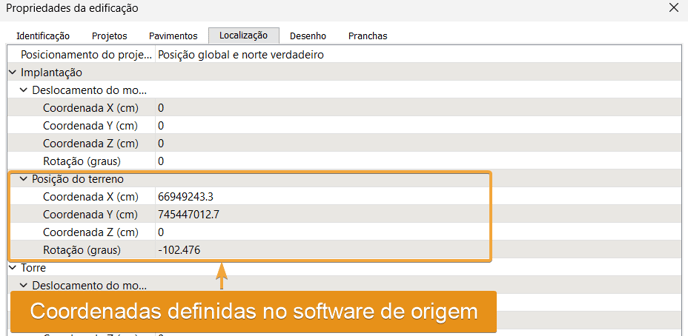

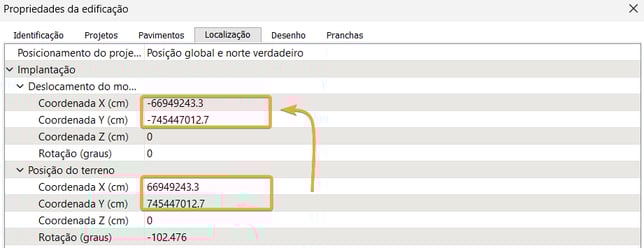

Verifique as coordenadas exibidas em "Posição do terreno" (valores X, Y e Z).
No campo Deslocamento do modelo, insira os mesmos valores com sinais opostos.

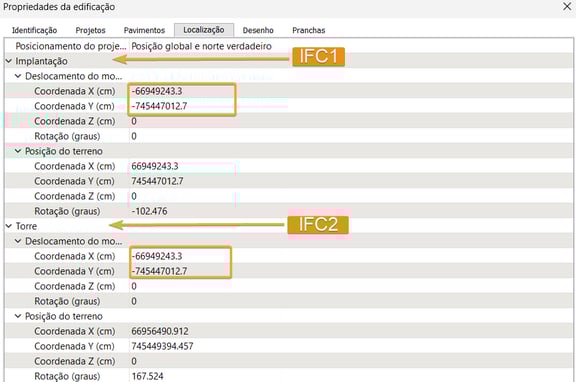

Vincule os demais modelos (Como vincular um modelo 3D à edificação e atualizá-lo automaticamente) e aplique o mesmo deslocamento usado no primeiro modelo.
Verifique se os modelos estão posicionados corretamente, se necessário realize a planificação para a geração das pranchas Planificação IFC: Como usar o modelo 3D de base para o lançamento 2D utilizando a ferramenta Plano de corte em planta?.
Atualize o pórtico 3D.

Observação: caso os modelos tenham sido exportados com coordenadas muito elevadas, pode ocorrer de o modelo “sumir” da visualização ao ser importado. Isso não indica erro no arquivo. Basta aplicar o deslocamento manual conforme os passos acima e atualizar a visualização 3D para corrigir.

Boas práticas

Alinhe com todos os projetistas uma origem comum para o projeto e utilize sempre que possível o ponto 0,0,0 como referência.
Certifique-se de que todos os modelos estejam modelados à mesma distância da origem. Mesmo com a mesma origem, modelos posicionados em distâncias diferentes resultarão em desalinhamento no Builder.
Exemplo: um modelo a 100 metros da origem e outro a 50 metros aparecerão deslocados entre si.
Prefira exportar os modelos centralizados, com coordenadas próximas a (0,0,0).
Após qualquer ajuste, sempre Atualize o 3D e revise cortes e planificações.
