Como utilizar as ferramentas de manipulação da visualização do modelo 3D?

Durante o processo de orçamentação, é comum a necessidade de focar em elementos específicos do modelo ou, alternativamente, ocultar conjuntos de objetos que não são relevantes naquele momento. Para atender a esse tipo de demanda, o AltoQi Visus Cost Management disponibiliza um conjunto de ferramentas de visualização, que auxiliam o orçamentista na navegação, análise e identificação precisa dos elementos que estão sendo orçados.

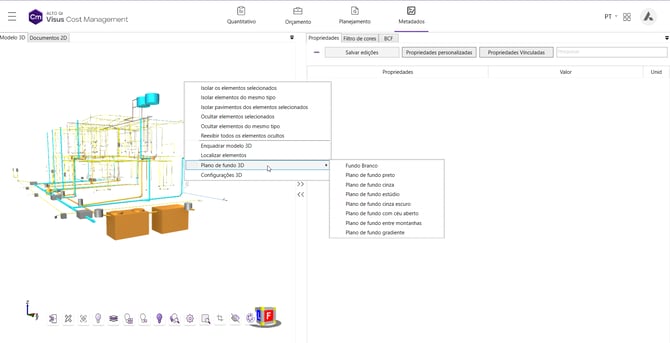

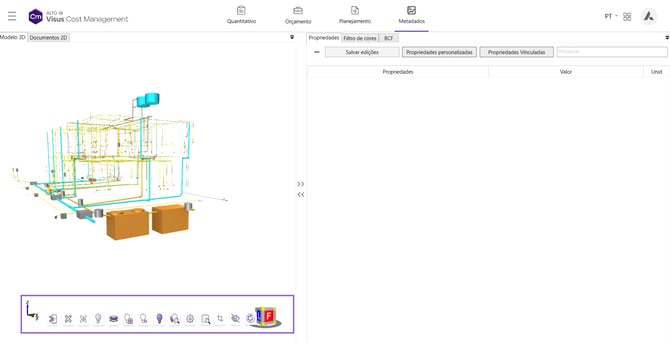

Neste artigo, serão apresentados os comandos de visualização disponíveis na solução, bem como suas respectivas funcionalidades.

Cortar Objeto

Medida linear

Enquadrar modelo

Isolar elementos selecionados

Isolar pavimentos dos elementos selecionados

Ocultar elementos do mesmo tipo

Ocultar elemento selecionado

Reexibir todos os elementos ocultos

Filtro de seleção de elementos 3D

Configurações 3D

Janela de seleção 3D

Plano de corte

Entidades ativas no modelo

Cores do 3D

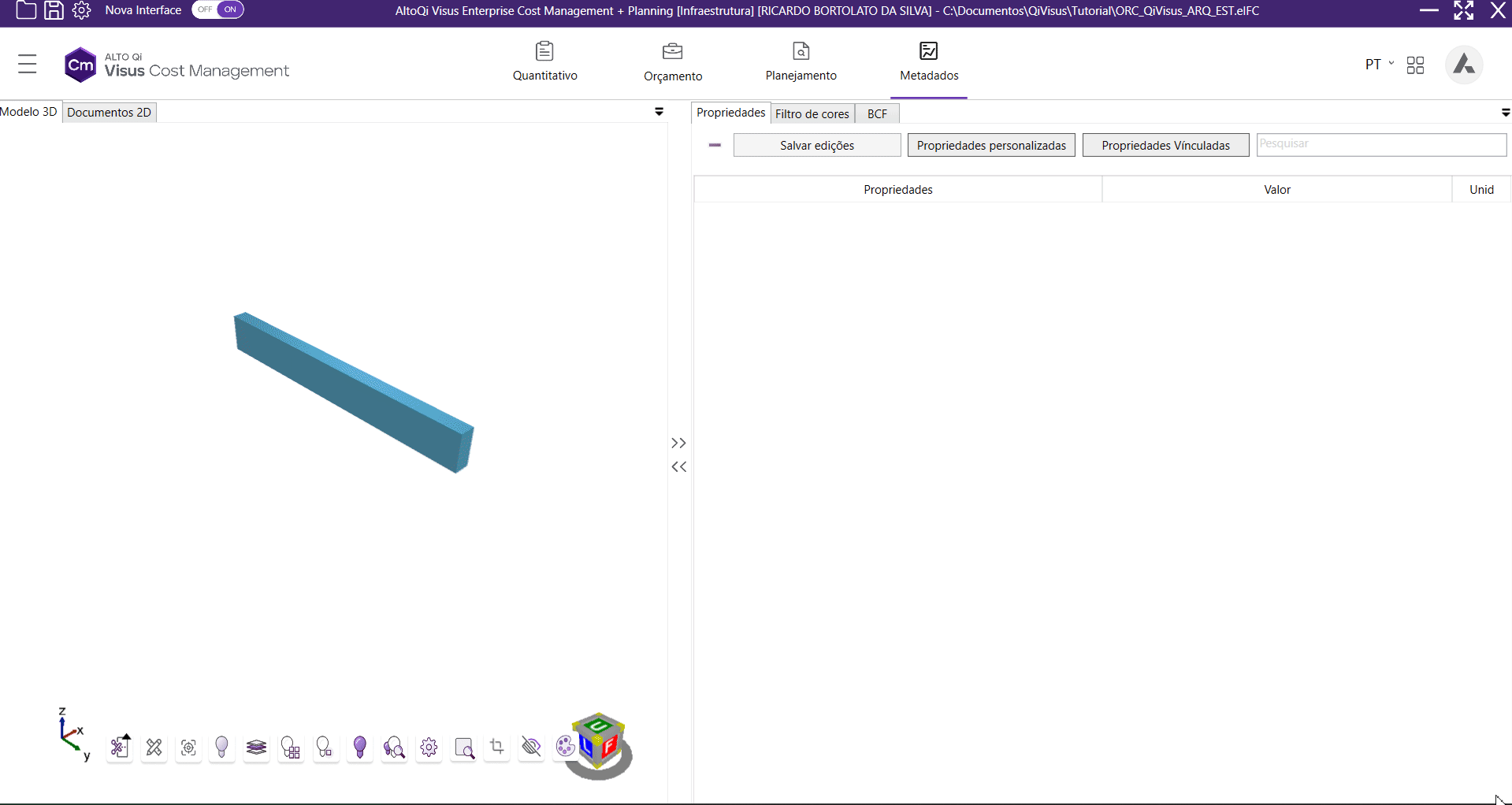

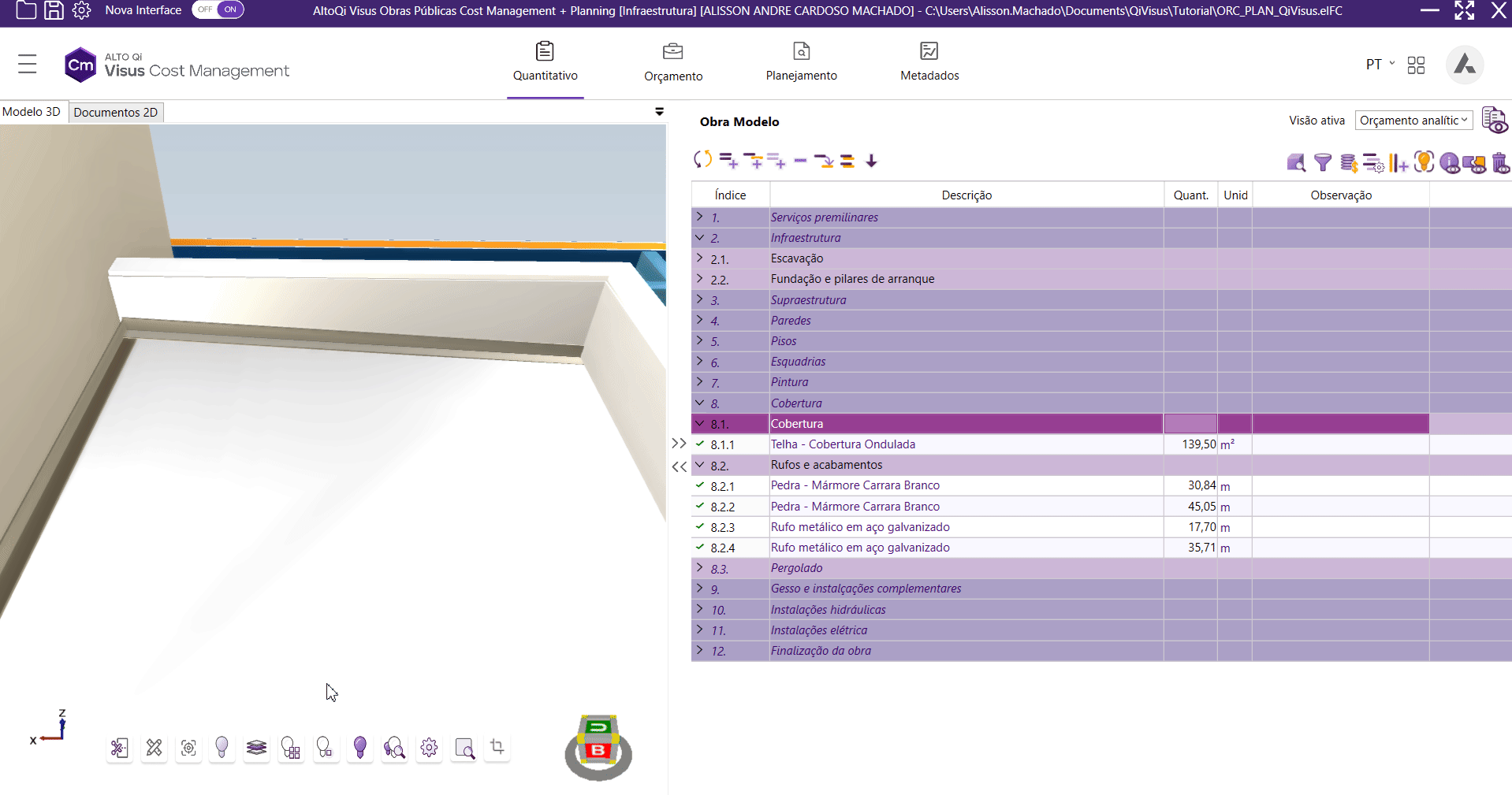

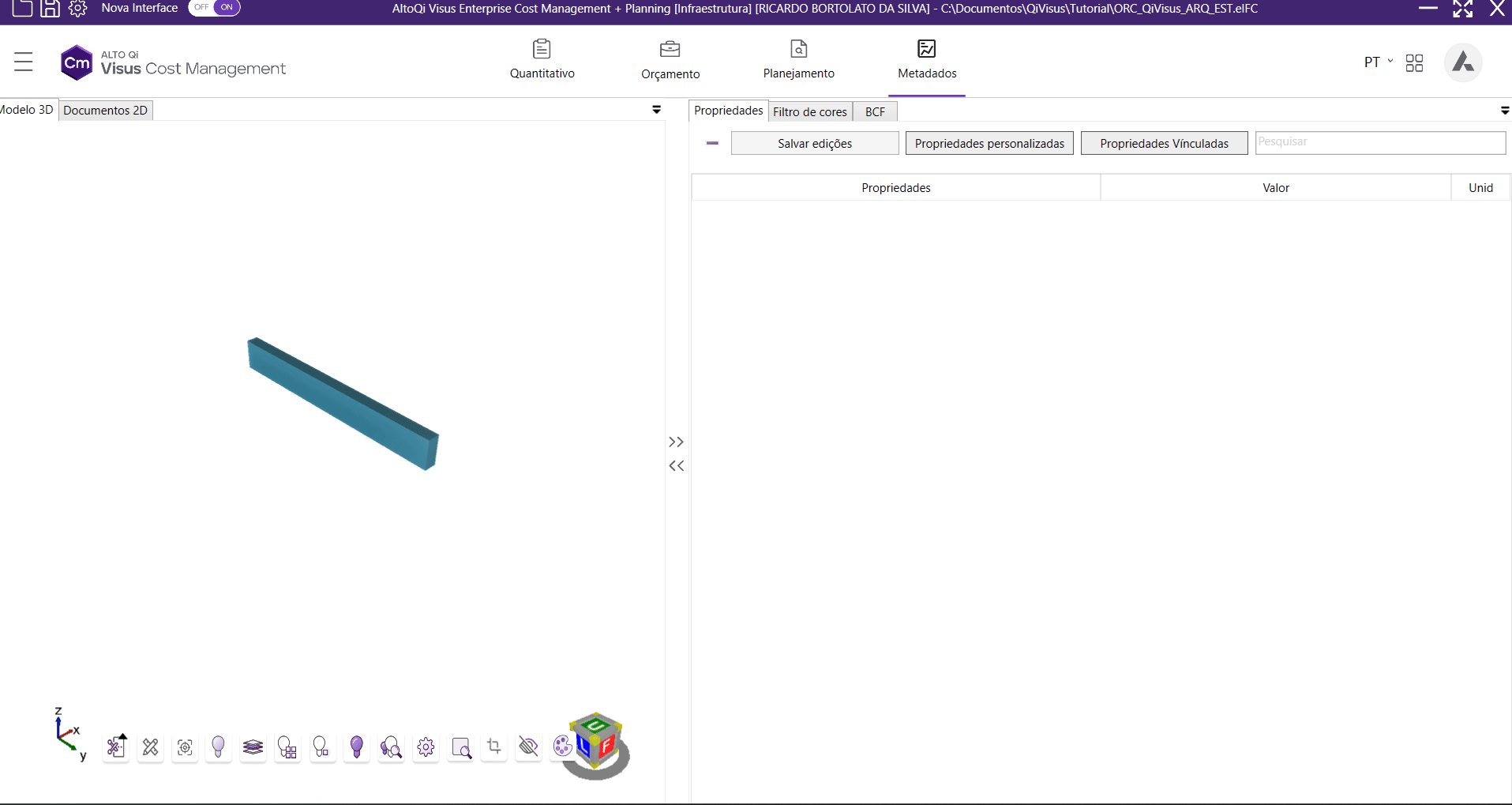

• No ambiente 3D, acesse o comando Medição, localizado na parte inferior da visualização.
• Selecione o elemento BIM no qual será realizada a medição.
• Insira a medida linear desenhando o perímetro por meio de polilinhas diretamente no modelo.
• Defina um nome para a nova medição, criando uma propriedade personalizada associada ao elemento.





As medições realizadas ficam integradas ao elemento BIM, sendo salvas como propriedades geométricas do objeto.

É possível criar múltiplas medições em um mesmo elemento, todas armazenadas junto às demais propriedades do modelo 3D.

As propriedades são preenchidas automaticamente pelo sistema, garantindo consistência e rastreabilidade dos quantitativos.

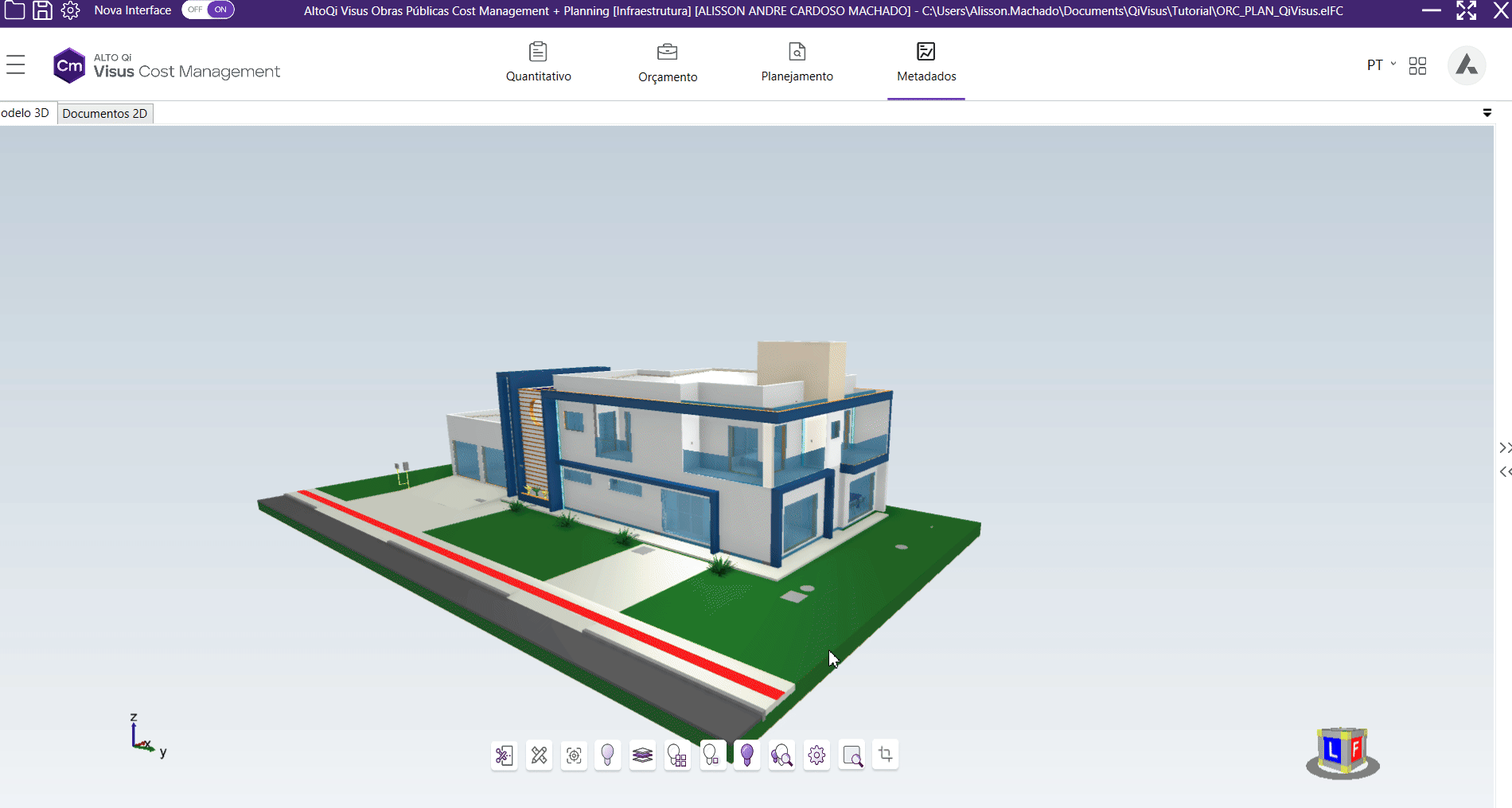

Enquadrar modelo

Este comando centraliza automaticamente todos os elementos do modelo na área de visualização, ajustando o enquadramento da câmera. É especialmente útil após navegações extensas ou quando o modelo está fora do campo de visão, permitindo retomar rapidamente uma visualização global e organizada.

Isolar elementos selecionados

Isolar pavimentos dos elementos selecionados

Ocultar elementos do mesmo tipo

Este comando oculta automaticamente todos os elementos do modelo que sejam do mesmo tipo do objeto selecionado (por exemplo, todas as vigas, pilares ou luminárias). É útil para simplificar a visualização e destacar outros sistemas ou categorias do projeto.

Ocultar elemento selecionado

Remove da visualização apenas os elementos atualmente selecionados, mantendo o restante do modelo visível. Trata-se de uma ação pontual, indicada quando um objeto específico está interferindo na análise ou na visualização de outros componentes.

Reexibir todos os elementos ocultos

Este comando restaura a visualização completa do modelo, reexibindo todos os elementos que foram ocultados ou isolados por comandos anteriores. Garante o retorno rápido ao estado completo do projeto, sem necessidade de desfazer ações individualmente.

Filtro de seleção de elementos 3D

Permite configurar regras avançadas para seleção de objetos no modelo 3D com base em propriedades e parâmetros dos elementos. Esse recurso amplia o controle sobre seleções complexas e automatizadas. Para aprofundamento, recomenda-se a leitura do artigo Filtro de seleção dos elementos 3D.

Configurações 3D

Oferece opções para ajustar a relação entre desempenho do software e qualidade visual do modelo. Por meio dessas configurações, o usuário pode otimizar a experiência conforme a capacidade do hardware, o porte do projeto e a necessidade de detalhamento gráfico.

Janela de seleção 3D

A Janela de seleção 3D permite selecionar múltiplos elementos do modelo de forma rápida e intuitiva, por meio de uma área definida diretamente no ambiente 3D. Esse recurso facilita a manipulação de conjuntos de elementos, otimizando tarefas de análise, edição e orçamentação.

• Acione o comando Janela de seleção no ambiente 3D.
• Clique em uma área livre do modelo.
• Mantendo o botão do mouse pressionado, arraste o cursor para definir a área da janela de seleção desejada.
• Ao soltar o botão do mouse, os elementos contidos na área definida serão selecionados conforme o sentido do arraste.

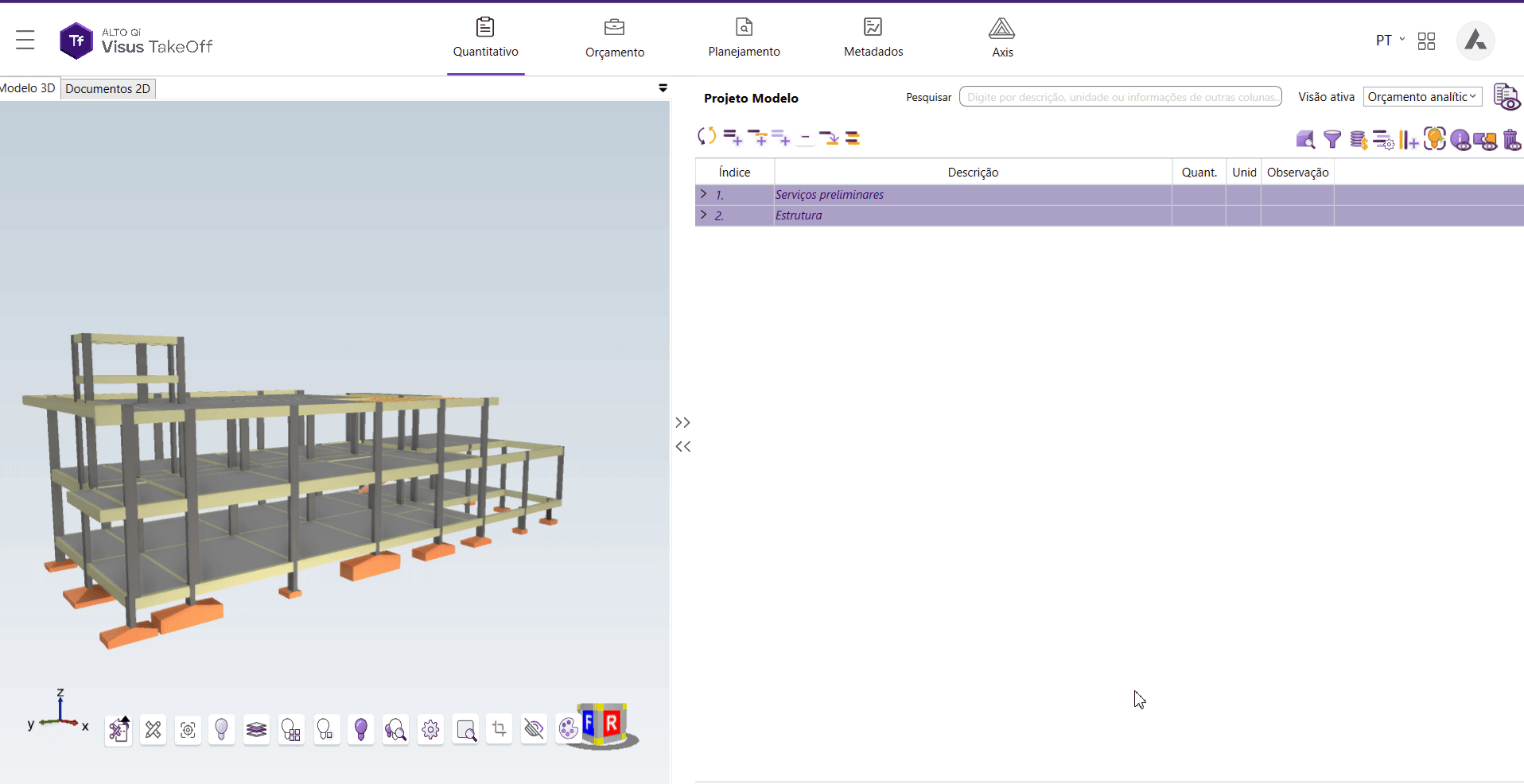

Plano de corte

Permite aplicar planos de corte móveis e rotacionáveis nos três eixos principais, seja em todo o modelo ou em objetos específicos, facilitando a inspeção visual de elementos internos, a detecção de interferências e a análise de estruturas complexas, tornando o controle de qualidade em obras mais ágil e preciso.

• Acione o comando Plano de corte no ambiente 3D.
• O sistema gera automaticamente uma caixa envolvente ao redor do modelo ou do objeto selecionado.
• Para ajustar o corte, pressione a tecla Shift e arraste a face da caixa com o cursor do mouse.
• Repita o ajuste nas diferentes faces para posicionar o plano de corte conforme a necessidade de visualização.

Entidades ativas no modelo

Permite ativar e desativar as entidades existentes nos modelos do projeto.Mais detalhes sobre como gerenciar a exibição destas entidades confira no artigo: Classificação IFC (Entidades do AltoQi Visus Cost Management)

Cores do 3D

Este comando permite ao usuário criar perfis de filtros de cores para os elementos do modelo, possibilitando alternar rapidamente entre diferentes critérios de visualização conforme a necessidade da análise.
Para apoiar o uso dessa funcionalidade, disponibilizamos um material específico com orientações e exemplos práticos: Como criar filtros de cores no AltoQi Visus Cost Management.
