Como criar filtros de cores no AltoQi Visus Cost Management.

O filtro de cores é uma ferramenta visual que possibilita o usuário realizar conferências no modelo 3D.  Permitindo a visualização de diferentes componentes de um modelo BIM de acordo com o tipo de objeto (ex.: paredes, janelas, portas) ou com base em alguma propriedade específica (ex.: material, estágio de execução, status de aprovação).

Neste artigo, apresentaremos como criar diferentes tipos de perfis de filtro de cores com base nas propriedades dos elementos, além de como editar, visualizar e excluir esses filtros.

Como criar um perfil de filtro de cores
Definindo o tipo de perfil de cores por propriedades BIM
Definindo o tipo de perfil de cores por Quantitativos

Definindo o tipo de perfil de cores Personalizados
Perguntas frequentes



Como criar um perfil de filtro de cores

Paracriar um perfil, siga as orientações a seguir:

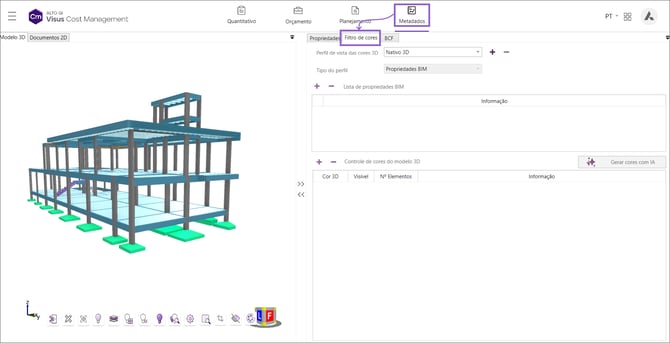

• Acesse a guia Metadados do seu projeto de orçamento;
• Selecione a aba: Filtro de cores;

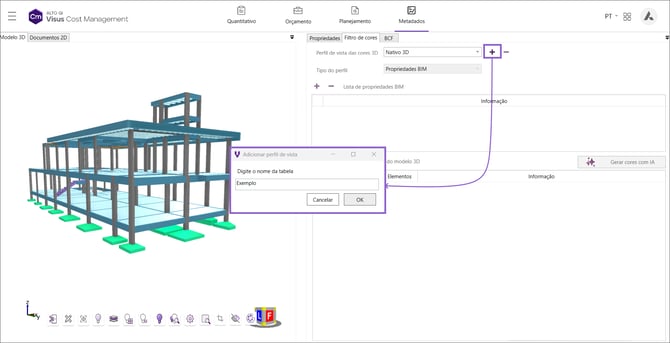

• Clique no botão de adicionar perfil;
• Defina o nome para o perfil que será criado;
• Confirme clicando em OK;



Com isso, o perfil será criado. O próximo passo será configurar as regras de aplicação das cores, que poderão ser definidas a partir de diferentes tipos.



Definindo o tipo de perfil de cores por propriedades BIM

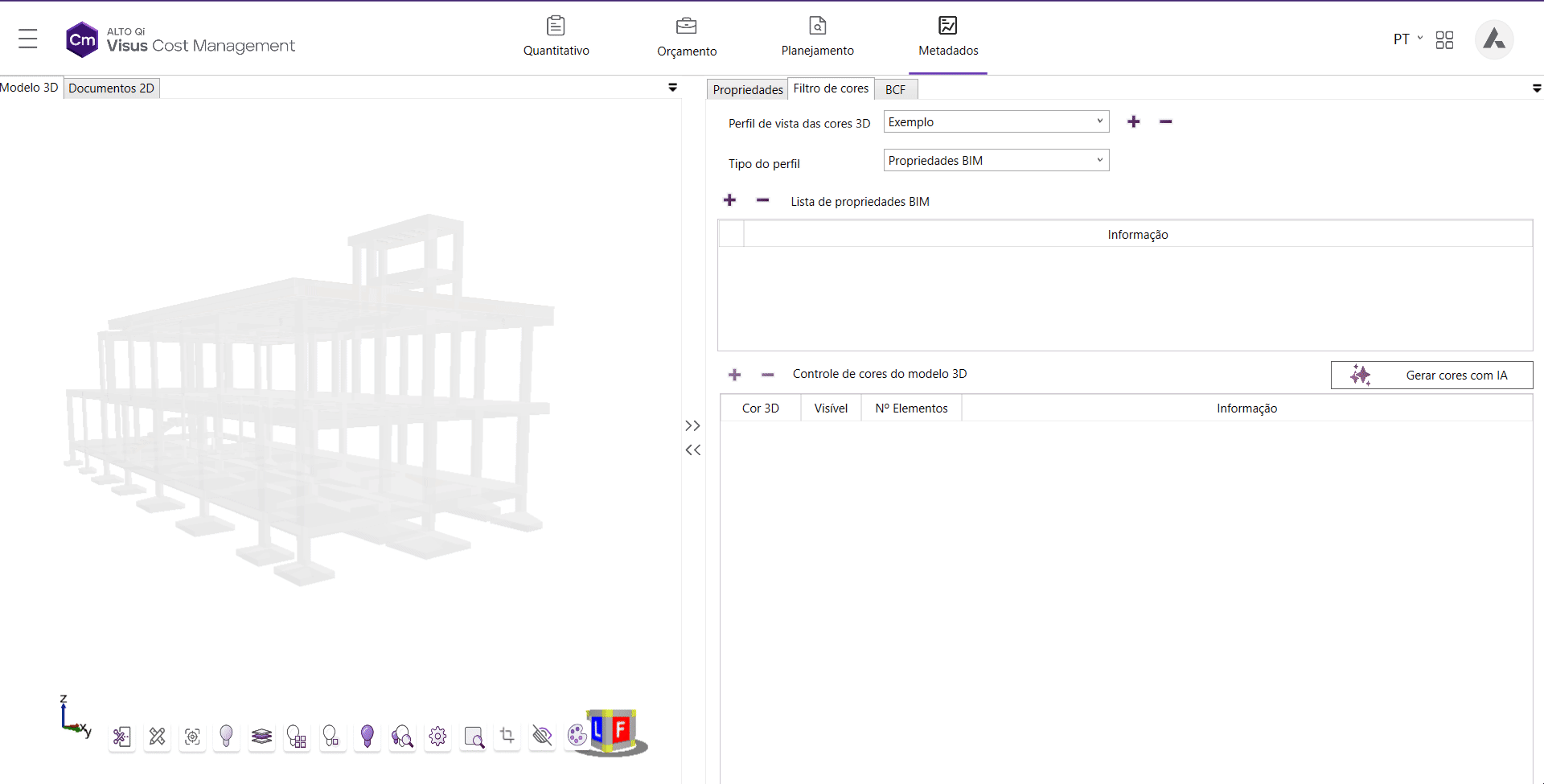

• Cada perfil de filtro, deve conter a regra de aplicação das cores aos objetos do modelo. Para aplicar as cores em função das propriedades BIM dos elementos, o usuário deve selecionar a opção: Propriedades BIM no campo, Tipo de perfil;
• No painel, Lista de propriedades BIM o usuário deverá utilizar o comando de adicionar Item para definir as propriedades que deseja considerar na aplicação das cores;

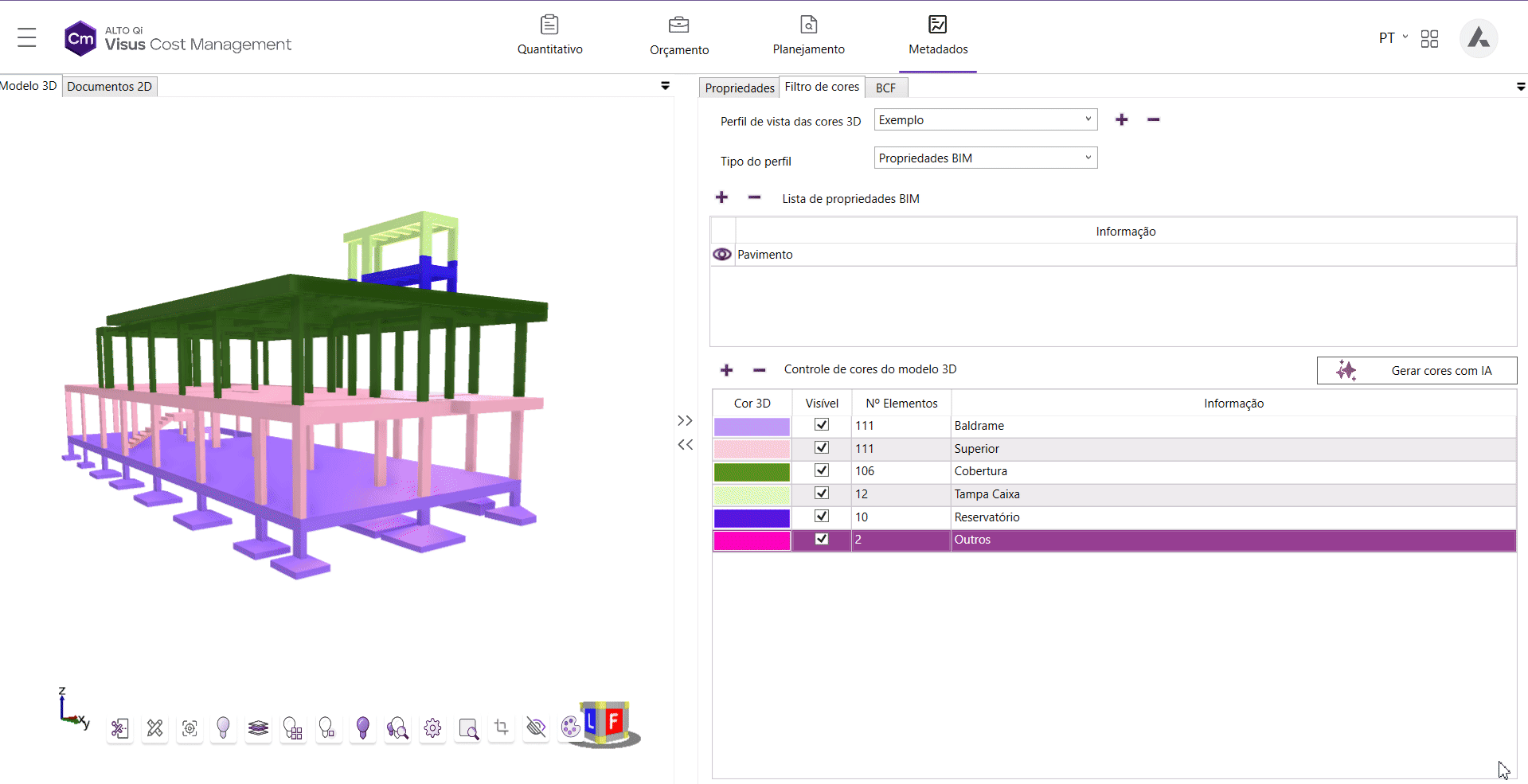

• Em seguida, o usuário deverá definir qual propriedade será utilizada para que o software faça a aplicação das cores. No exemplo da animação abaixo, aplicamos as cores por Pavimentos.



O programa aplicará automaticamente cores para os objetos em função da informação contida na propriedade pavimento.



Definindo o tipo de perfil de cores por Quantitativos

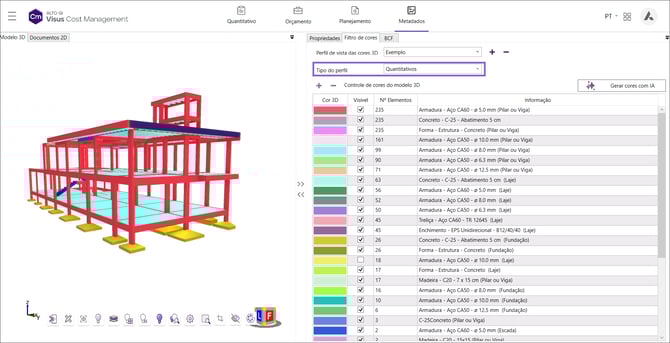

Este tipo de perfil é aplicado diretamente com base nos quantitativos dos elementos, não sendo, portanto, necessário definir uma regra em função das propriedades. Para utilizar este modelo, basta selecionar a opção: Quantitativos no campo, Tipo de perfil.



Definindo o tipo de perfil de cores Personalizados

Quando as duas opções anteriores não atenderem à necessidade do usuário, o programa permite a criação de um perfil de cores personalizado, em que é possível definir, para cada item, uma regra baseada em propriedades específicas. Para isso:

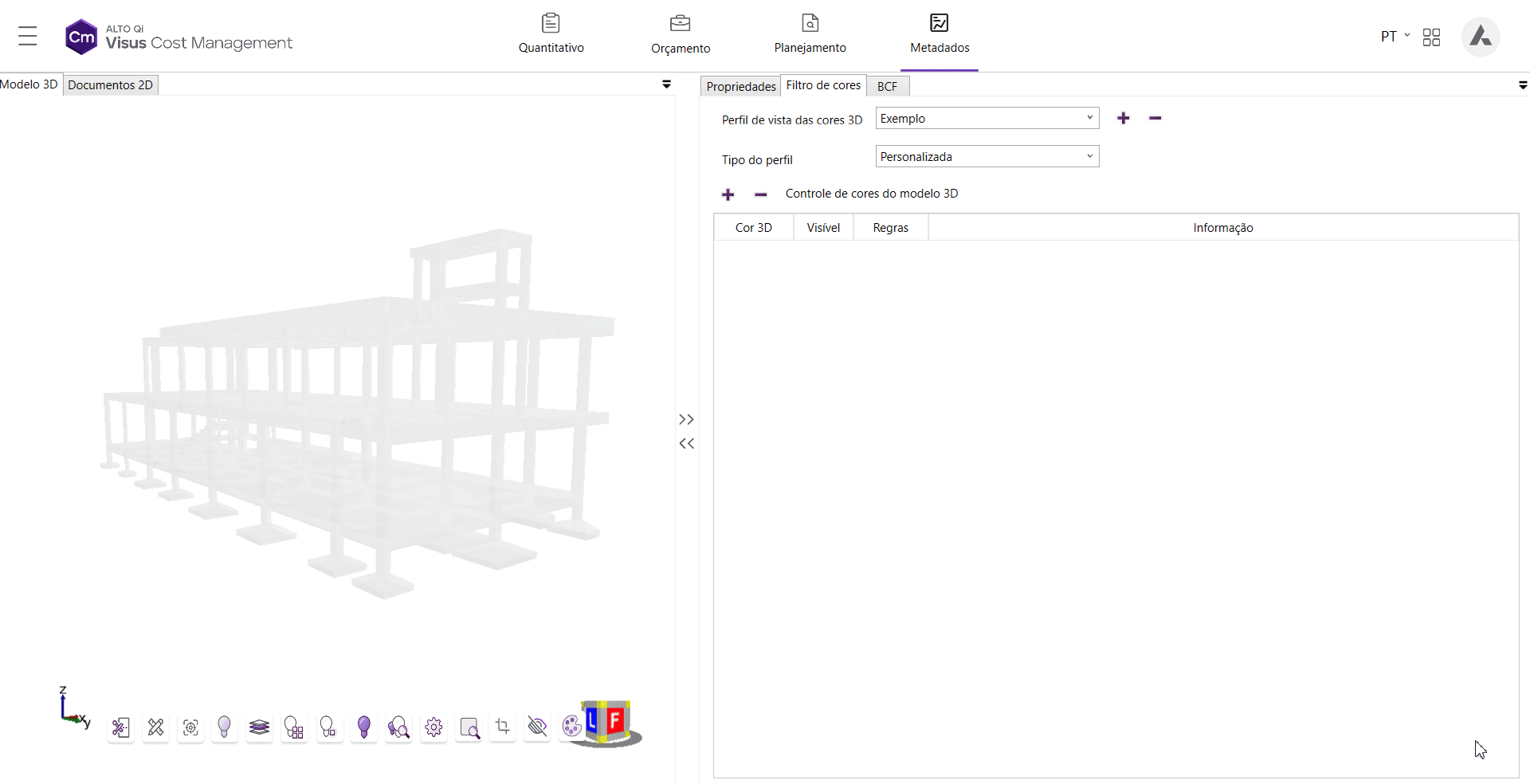

• Selecione a opção Personalizado, no campo Tipo de perfil;
• Adicione os itens através do comando de Adicionar Item;



• Clique no campo Regra para definir a regra de aplicação deste filtro. Por meio desta regra, são estabelecidas as condições que devem ser atendidas para que o filtro seja aplicado ao objeto.

  Informação: define qual propriedade será analisada pelo software.

  Condição: define qual condição deverá ser atendida (contém, é igual, etc.).

  Valor: define qual será o valor comparado.

  E/OU: esta coluna determina se todas as condições precisam ser atendidas ou se apenas uma delas já é suficiente. Assim, ao utilizar a opção “e”, somente serão selecionados os elementos que atenderem a todas as condições. Quando utilizamos a opção “ou”, serão selecionados os elementos que atenderem a pelo menos uma das condições impostas.




• Defina as condições com base nas propriedades e clique em ok;
• Defina também um nome para esta regra e a cor a ser aplicada.





Perguntas frequentes

1 - Como faço para visualizar os perfis de cores criados pelo usuário no AltoQi Visus Cost management?

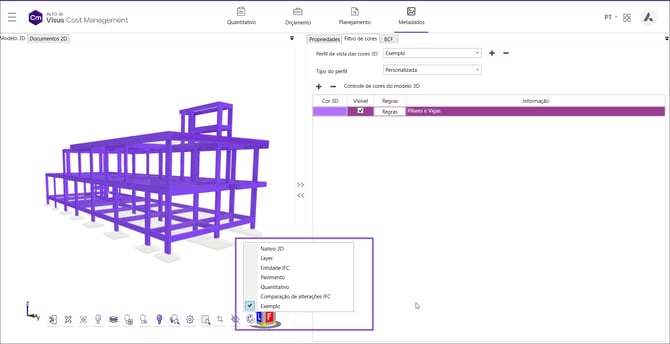

Os filtros ficam gravados no projeto e podem ser acessados através do comando Cores do 3D, disponível na área de visualização do modelo. Por meio desse comando, é possível selecionar os filtros disponíveis e alternar entre eles.



2 - É possível criar mais de um perfil de filtro de cores no mesmo projeto do Visus Cost Management?

Sim. É possível criar múltiplos perfis de filtro de cores, inclusive de diferentes tipos, permitindo atender a distintos critérios de visualização conforme a necessidade do usuário.

3 - É possível editar um perfil existente?

Sim. O usuário pode editar um perfil de filtro de cores sempre que necessário. Para isso, basta acessar a guia Metadados, selecionar a aba Filtro de cores e escolher o perfil que deseja alterar. As modificações são aplicadas e salvas de forma interativa, à medida que as edições são realizadas.

4 - Como excluir um perfil de filtro de cores do projeto de orçamento?

Para isso, basta acessar a guia Metadados, selecionar a aba Filtro de cores e escolher o perfil que deseja excluir e clicar no comando Apagar item selecionado.



5 - Como voltar a visualização do modelo sem filtro de cores de um modelo?

No comando Cores do 3D será apresentado o perfil Nativo; por meio dele, é possível restaurar a visualização do modelo ao seu estado original, sem a aplicação de filtros de cores. Por esta razão este perfil não é editável.
