Metadados | Classificação IFC (Entidades do AltoQi Visus Cost Management)

Para garantir a interoperabilidade BIM, os softwares geram arquivos neutros, que possibilitam a troca de informações entre diferentes sistemas BIM, estabelecendo padrões internacionais para a importação e exportação de objetos e suas propriedades. Sendo estes, os arquivos IFC (Industry Foundation Classes) desenvolvido pela BuildingSMART.

O IFC é utilizado para descrever informações dos modelos de edificações e gestão da indústria. Tais informações são identificadas a partir da entidade IFC. A classificação dos elementos conforme o tipo de IFC tem um papel importante na comunicação entre os softwares BIM, isto porque permite aos demais sistemas a identificação do tipo de elemento e consequentemente, reconhecer os seus atributos.

São exemplos de classificações:

• IfcColumn – Coluna
• IfcDoor – Porta
• IfcSlab – Laje

O site a seguir pode ser utilizado para pesquisar diversas Classes de entidades IFC: Dicionários de Classes IFC

Neste artigo vamos apresentar como o AltoQi Visus Cost management utiliza destas classificações e como podemos gerenciá-las.

• Utilização das Classificações no AltoQi Visus Cost Management
• Como editar as entidades dos objetos no Visus Cost Management
• Importação e controle de visualização de espaços e aberturas de modelos IFC
• Perguntas frequentes

Utilização das Classificações no AltoQi Visus Cost Management

O AltoQi Visus Cost Management, é um software para desenvolvimento de projetos de orçamentos em BIM 5D, que utiliza as informações das propriedades dos elementos existentes nos modelos IFC importados, como condicionantes no desenvolvimento de regras inteligentes de extração de quantitativos e outras automações.

Tais regras são aplicadas de forma exclusiva para cada classificação IFC identificadas nos modelos importados no software. Para mais detalhes deste procedimento, sugerimos a leitura do artigo Conhecendo a janela filtro de extração de dados.

Para facilitar a comunicação dos usuários, o programa faz uma tradução destas classificações, o que chamamos de Entidades. Observe na imagem abaixo a apresentação delas, no filtro de extração de dados do programa.

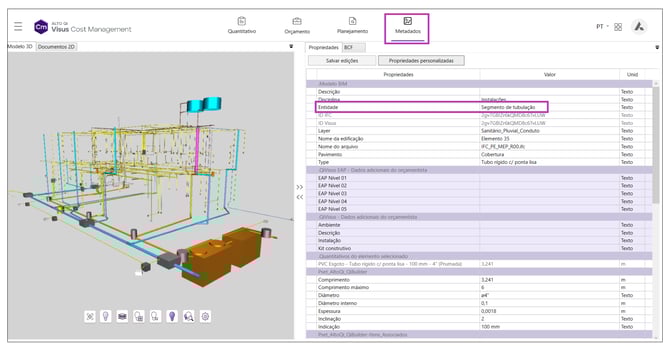

A informação desta propriedade pode ser consultada para cada objeto existente no modelo 3D. Para isto, basta que você selecione um elemento qualquer e acesse a aba de propriedades. Na janela aberta, serão exibidas todas as informações do elemento selecionado, incluindo a sua entidade.

A edição da informação desta propriedade pode ser realizada diretamente no AltoQi Visus Cost Management. Porém, por questões já mencionadas neste artigo, é importante garantir que as classificações adotadas sigam os padrões determinados, para uma boa interoperabilidade BIM.

Desta forma, o programa permite que estas entidades sejam alteradas, desde que atendam a lista de opções disponibilizadas pelo software, lista esta que contempla as opções, devidamente aceitas pelo IFC (Industry Foundation Classes).

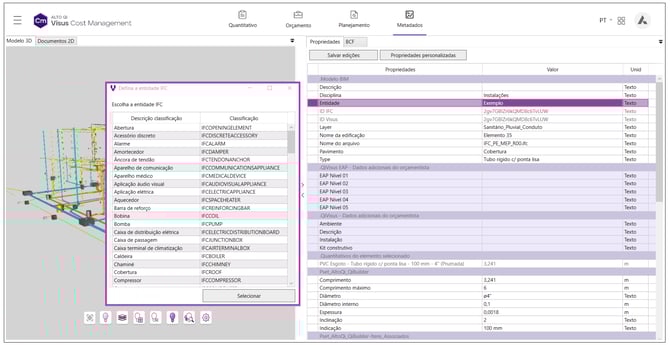

Para editar esta propriedade, basta:

• Realizar um duplo clique sobre o campo da informação e digitar o nome da entidade desejada.
• Em seguida salve a edição.

Importação e controle de visualização de espaços e aberturas de modelos IFC

No processo de análise e visualização de modelos BIM no Visus Cost Management, entidades como espaços, aberturas e outros elementos auxiliares IFC costumam sobrecarregar e desorganizar a navegação 3D, que prejudica a experiência do usuário. Ao mesmo tempo, é fundamental manter esses elementos acessíveis para análise, pois contêm informações importantes para o projeto.

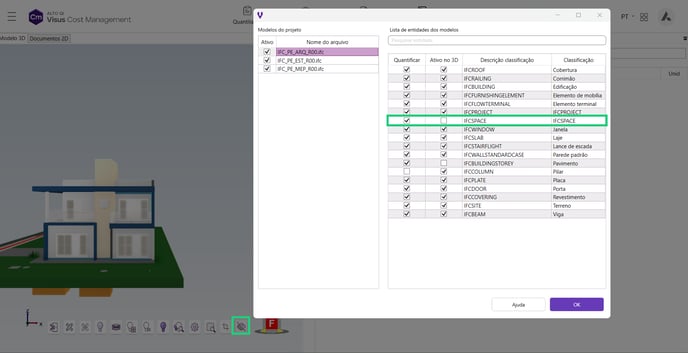

O programa permite importar e controlar a exibição de elementos auxiliares, proporcionando uma navegação 3D mais limpa e organizada, sem perda de dados. O usuário pode ocultar ou exibir esses elementos livremente, mantendo a integridade das informações. Mesmo ocultas no 3D, essas entidades continuam disponíveis para criação de regras e quantificação. O Visus agora importa normalmente entidades auxiliares do IFC (espaços, aberturas, zonas e pavimentos), com suas geometrias carregadas, porém com a visibilidade desativada por padrão no 3D.

Perguntas frequentes

1 - Ao tentar selecionar um elemento específico do modelo, o programa passa a selecionar todo um bloco, impossibilitando a seleção do elemento de forma isolada. Por que esse comportamento ocorre?

Esse comportamento está relacionado a uma funcionalidade mais recente do Visus, que passou a reconhecer entidades de Espaço no modelo. Quando essa entidade está habilitada, o programa prioriza a seleção do conjunto associado ao espaço, em vez de permitir a seleção individual dos elementos.

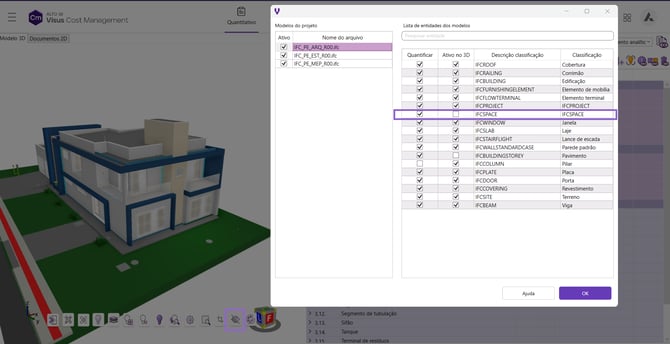

Para alterar esse comportamento, verifique se a entidade Espaço está habilitada. Caso esteja, basta desmarcá-la para que a seleção volte a permitir a escolha de elementos de forma isolada.

2- Quais entidades IFC são reconhecidas no Visus Cost Management?

São reconhecidas as entidades listadas abaixo, sendo de obras civil e algumas de obras de infraestruturas.
