      Modelo IFC importado não está alinhado com a estrutura

      Arquivos em formato IFC são muito versáteis pois permitem a migração de modelos 3D do projeto entre diferentes softwares. No Eberick, pode-se importar modelos IFC para a visualização do projeto arquitetônico e dos complementares (hidrossanitário, elétrico, gás, etc) para desenvolver o projeto estrutural de forma compatibilizada.

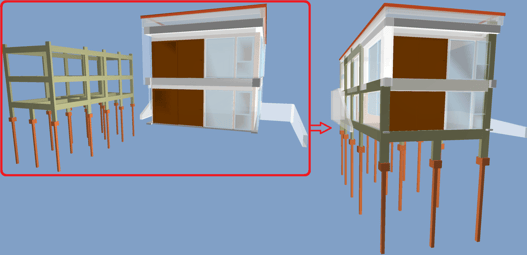

      No entanto, quando as disciplinas de projeto são elaboradas em programas distintos e por diferentes profissionais, pode acontecer de não se conhecer a referência de níveis do modelo 3D e este ficar desalinhado com o lançamento da estrutura no Eberick.

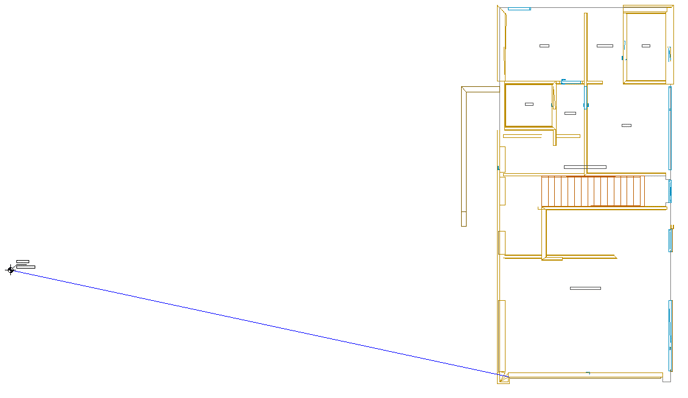

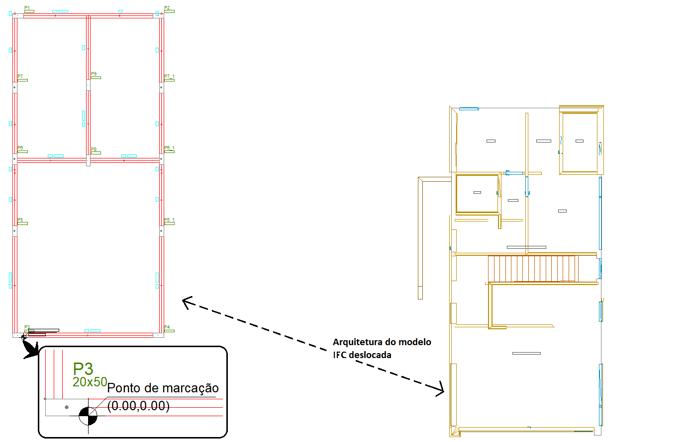

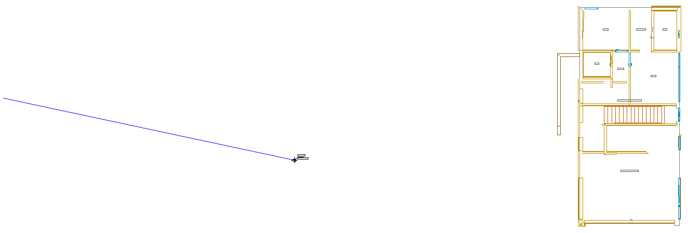

      Nesta série de artigos, conferimos o exemplo de um projeto em que foi importado o modelo arquitetônico em formato .IFC com o ponto de origem diferente do configurado no Eberick.

      Série de  artigos:
      1. Como editar a posição e a rotação dos modelos 3D vinculados ao Eberick (Localização)?

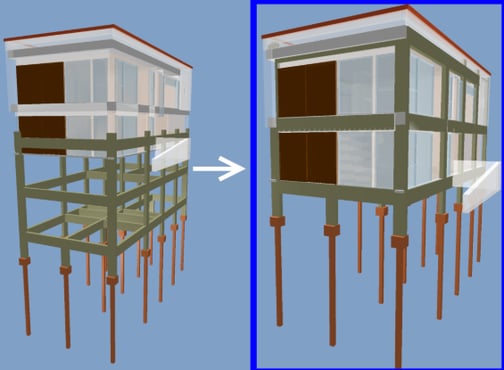

      2. Como alinhar o modelo IFC com a estrutura - Eixo vertical

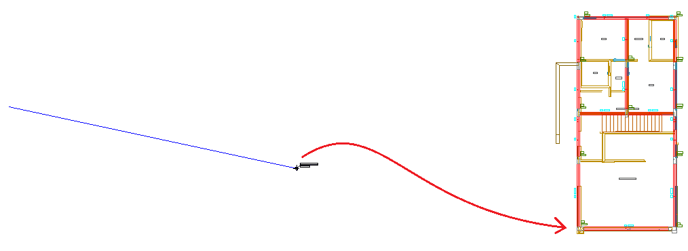

      3. Como alinhar o modelo IFC com a estrutura - Plano horizontal
      Iniciando o projeto

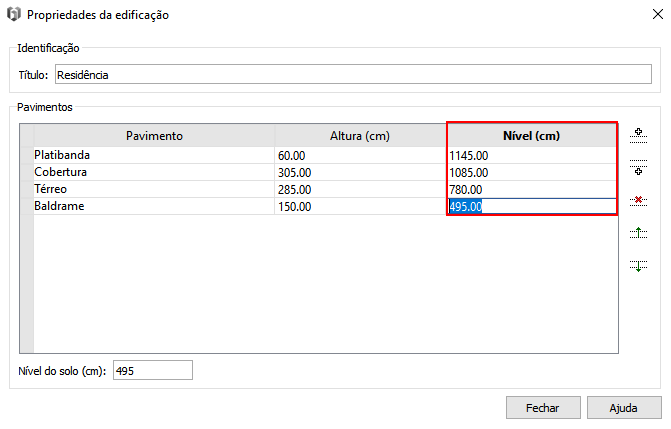

      O projeto foi configurado no Eberick definindo os pavimentos com as alturas conhecidas. A estrutura é composta do pavimento de fundação, dois pisos e um detalhe na platibanda:

      O arquivo IFC foi importado e obteve-se a arquitetura para todos os pavimentos de forma automática seguindo o procedimento descrito no artigo Como importar um arquivo IFC ou Qi3D para o Eberick e gerar as plantas baixas de arquitetura automaticamente.

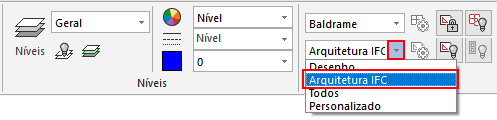

      Após realizar o plano de corte para os pavimentos, conferiu-se as plantas de desenho de cada um deles. Nesta etapa, foi observado que a janela de desenho do pavimento Baldrame referente à planificação do modelo IFC ("Arquitetura IFC") estava vazia, enquanto que para os pavimentos superiores a arquitetura foi gerada:

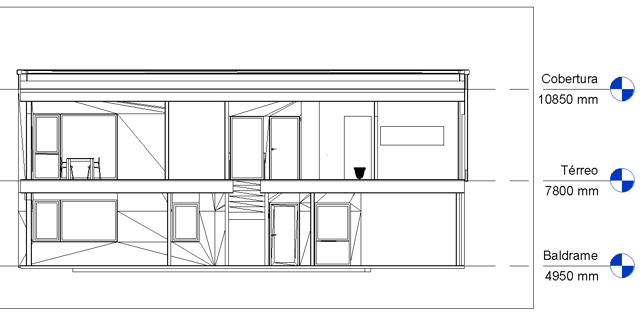

      Isto indica que o modelo IFC criado em um programa externo foi definido com o nível do Baldrame acima do nível 0 que foi configurado para o primeiro pavimento no Eberick, fazendo com que a arquitetura não fosse interceptada neste pavimento na etapa de planificação.

      Nos artigos da série mencionada acima, é possível conferir como alinhar o modelo IFC à estrutura no Eberick.

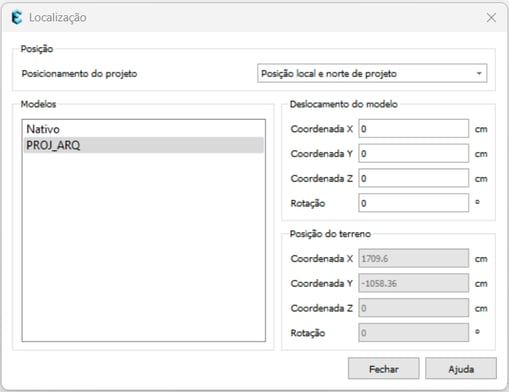

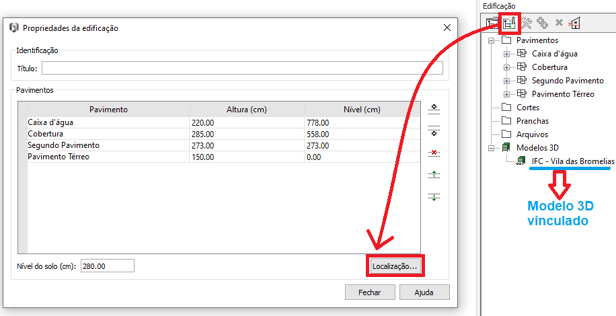

      Observações: O Eberick conta com a opção de criação do projeto a partir de um modelo 3D externo. Com esta ferramenta, os pavimentos e suas alturas já são definidos automaticamente e de acordo com o modelo 3D. Veja como utilizar este recurso no artigo Como criar um novo projeto (edificação) no AltoQi Eberick a partir de um modelo 3D externo? Para as versões mais recentes do Eberick, é possível configurar a posição do modelo 3D e a posição do terreno pelos recursos de Localização. Para saber mais como fazer este alinhamento, confira o artigo Como editar a posição e a rotação dos modelos 3D vinculados ao Eberick (Localização)?.
