Projetos multidisciplinares

Como aproveitar alguns lançamentos de outra edificação?

A plataforma AltoQi Builder permite ao usuário abrir somente uma edificação por vez. Porém, em alguns casos existem lançamentos, que estão em um "Projeto A", que poderiam ser aproveitados em um "Projeto B". Neste artigo mostraremos um dos procedimentos que permitem este aproveitamento entre os projetos.

IMPORTANTE: Nas atualizações mais antigas do programa, caso as edificações possuam sub-redes, ou redes isoladas, não será possível mesclar os projetos. Logo, este artigo não se aplica a estes casos.

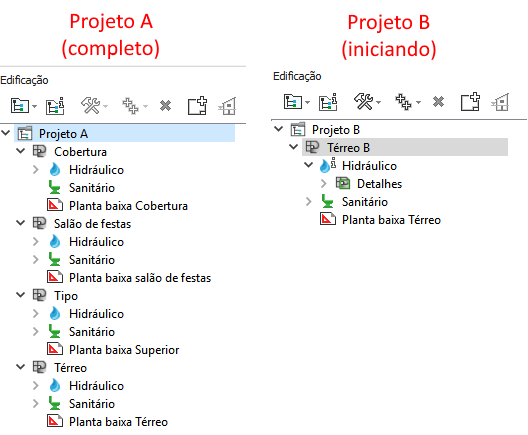

Para entender exatamente o que será feito neste artigo, vamos chamar as edificações de  A  e  B . O  Projeto B  será um novo projeto vazio. Enquanto que na edificação  A  teremos um pavimento que contém os lançamentos que desejamos levar para o  B . A imagem abaixo tenta ilustrar esta situação:



Em ambos os projetos, o pavimento  Térreo  é exatamente igual. Então, levaremos alguns lançamentos do  Térreo  do  Projeto A  para o  Térreo  do  Projeto B .

Observação: Este artigo ensina a como importar alguns lançamentos de uma edificação para outra. Caso você queira aproveitar um pavimento inteiro, o procedimento é mais simples, e portanto recomendamos a leitura do artigo Mesclando projetos.

Verificando a altura do pavimento no projeto A:

Antes de qualquer coisa, deveremos saber qual é a altura do pavimento no Projeto A, para que não ocorra nenhuma incompatibilidade com os lançamentos quando forem levados para o Projeto B.

  • Com o Projeto A aberto, acesse a aba Elementos, grupo Acessar, comando Edificação;
  • Na janela de Edificação, clique em Editar Propriedades;

  • Vá na aba Pavimentos e tome nota da altura do pavimento;

O valor da altura do pavimento Térreo será utilizada nos próximos passos a seguir.

Criando um novo pavimento no Projeto B:

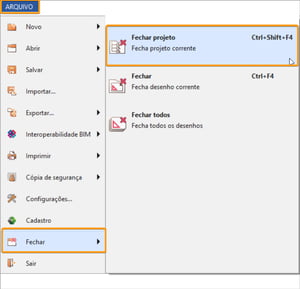

  • Acesse o menu ARQUIVO - Abrir - Abrir Projeto, e abra o Projeto B;
  • Vá na aba Elementos, grupo Acessar, comando Edificação;
  • Na janela de Edificação, clique com o botão direito no nome do pavimento mais elevado (neste exemplo só temos o Térreo), escolha a opção Novo - Novo pavimento acima;
Cuidado: Neste passo é muito importante que seja criado um pavimento acima do pavimento mais elevado da edificação, ou então, abaixo do pavimento mais inferior da edificação. Caso seja criado um novo pavimento no meio da edificação, poderá romper as ligações das prumadas que possivelmente existiam entre estes dois.


O pavimento criado não precisa receber um novo nome, pois ele será excluído no final deste artigo.

Corrigindo a altura do novo pavimento:

No passo anterior foi criado um novo pavimento no Projeto B. Agora devemos corrigir a altura deste pavimento para que seja igual ou superior a altura do pavimento no Projeto A. Com isso, será garantido que o novo pavimento terá altura suficiente para suportar os lançamentos que serão importados do projeto A.

  • Com o Projeto B aberto, acesse novamente a janela de Edificação como já foi feito nos passos anteriores;
  • Na janela de Edificação, vá em Editar Propriedades;
  • Vá na aba Pavimentos e preencha a altura do "Novo Pavimento" para a altura que verificamos no primeiro passo deste artigo;

Mesclando os dois projetos

Nesta etapa iremos trazer o pavimento Térreo do Projeto A para o Novo Pavimento do Projeto B.

  • Com o Projeto B aberto, acesse novamente a janela de Edificação;
  • Clique na "seta para baixo" ao lado da opção Abrir Projeto, como mostra a imagem a seguir;
  • Escolha a opção "Mesclar...";

  • Na janela que se abrirá, informe o local onde está salva a pasta do Projeto A;
  • Selecione no quadro abaixo o Projeto A e aperte em "OK".

  • Na janela "Mesclar edificação", preencha as opções como mostrado na imagem abaixo;


Observação: Se nesta etapa forem apresentadas as mensagens "Não é possível mesclar projetos que contenham redes isoladas" ou "Não é possível mesclar projetos que contenham sub-redes", significa que não será possível mesclar os projetos, como informado no início deste artigo.
  • Ao clicar em OK, a mensagem mostrada na imagem abaixo poderá ser apresentada. Basta clicar em "Sim".

Com isso, toda a arquitetura e os croquis do Térreo do Projeto A serão importados para o Novo Pavimento do Projeto B.

Copiando lançamentos do "Novo Pavimento" para outros pavimentos no Projeto B

Agora que temos todos os lançamentos em uma mesma edificação (Projeto B), será possível aproveitar alguns lançamentos do Novo Pavimento para o pavimento Térreo B.

Este procedimento pode ser realizado conforme ensina o nosso artigComo copiar apenas um detalhamento entre pavimentos?.

Excluindo o Novo Pavimento do Projeto B

No início deste artigo criamos o "Novo Pavimento" para que ele recebesse os lançamentos do Projeto A. Agora que já fizemos uso destes lançamentos, podemos excluir o "Novo Pavimento".

  • Acesse novamente a janela de Edificação no Projeto B;
  • Clique com o botão direito no nome do pavimento "Novo Pavimento";
  • Escolha a opção Excluir.


Com este último passo o pavimento será excluído e estará finalizado os procedimentos deste artigo.
