Como copiar apenas um detalhamento entre pavimentos?

Índice

• Cópia de um detalhamento entre pavimentos

  • Definição da altura padrão
  • Cópia do detalhamento para outro pavimento
  • Detalhamento não posicionado corretamente

• Como copiar um detalhamento em um projeto de fiação
  • Definição de alturas
  • Cópia de circuitos e/ou ramais

Cópia de um detalhamento entre pavimentos

Quando desejado copiar apenas um detalhamento específico da edificação sem a necessidade de copiar todo o croqui já lançado, executa-se procedimento distinto do material supracitado. Neste cenário, a cópia é realizada com os comandos "Copiar com ponto base", detalhado na sequência.

Definição da altura padrão

Para que a elevação dos elementos do detalhamento seja mantida do pavimento de origem para o pavimento de destino é preciso manter a mesma altura padrão entre ambos os pavimentos.

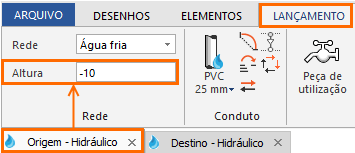

• Abra o croqui de projeto do pavimento de origem da cópia, e verifique qual o valor da Altura (situado na guia Lançamento - grupo Rede - campo Altura) de referência ao pavimento. Para o presente exemplo, observou-se altura de -10 cm no pavimento de origem;

• Em seguida, abra o croqui de projeto do pavimento de destino da cópia, ou seja, para o qual o detalhamento será copiado, junto ao programa AltoQi Builder;

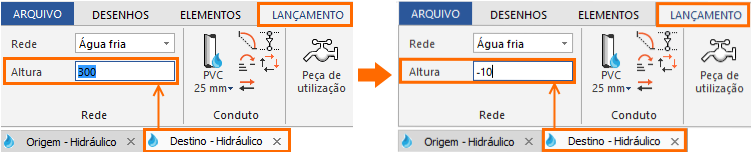

• Defina o valor da Altura (situado na guia Lançamento - grupo Rede - campo Altura) já observada para o pavimento de origem da cópia. Para o presente exemplo, alterou-se a altura de 300 cm para -10 cm, igual à do pavimento de origem.



Cópia do detalhamento para outro pavimento

• Agora, abra o croqui de projeto do pavimento de origem novamente;

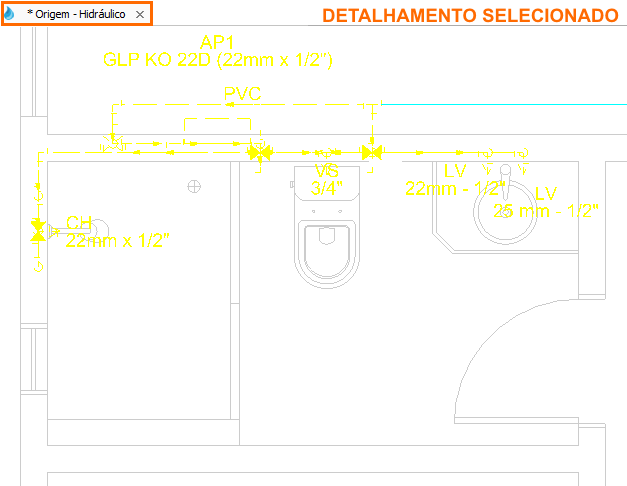

• Selecione o detalhamento desejado, como ilustrado na figura abaixo:

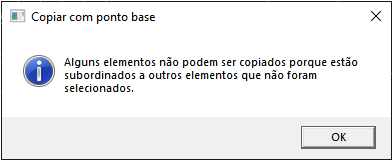

• Abra o croqui de projeto do pavimento de destino;
• Clique no comando "Colar (clipboard)" , e perceba que o detalhamento selecionado ficará como referência para posicionar no pavimento de destino;

• Defina a posição do detalhamento clicando sobre um ponto de referência.

Detalhamento não posicionado adequadamente

Caso o detalhamento não tenha sido posicionado de modo adequado, é possível movê-lo com emprego do comando Mover (situado na guia Desenho - grupo Manipular).

Observação: Quando movido o detalhamento utilizando como referência a tubulação já presente no pavimento de destino, é comum a apresentação de mensagem similar a: " O ponto informado encontra-se em uma ordenada diferente da atual. Deseja mudar a ordenada atual para XX?", clique em Não para manter a ordenada definida inicialmente.

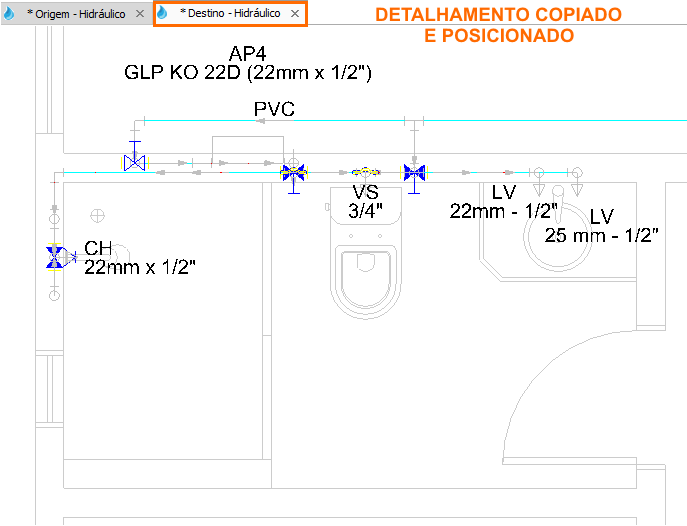

O resultado do exemplo deste material é observado abaixo.





Observação: Quando o detalhamento copiado contemplar elementos de coluna, automaticamente o programa renumerará as colunas copiadas de acordo com a sequência numérica já presente no pavimento de destino. Portanto, quando não desejada a inclusão de tais elementos, sugere-se a eliminação manual dos mesmos.

Como copiar um detalhamento em um projeto de fiação

Definição de alturas

Para projetos de fiação o método de cópia é similar com algumas diferenças elementares no processo. Primeiramente, a definição da altura deve ser feita em 0 no pavimento de destino. Caso o pavimento de destino estiver com outro valor, a altura das posições (média, baixa, alta, piso e teto) não serão preservadas.

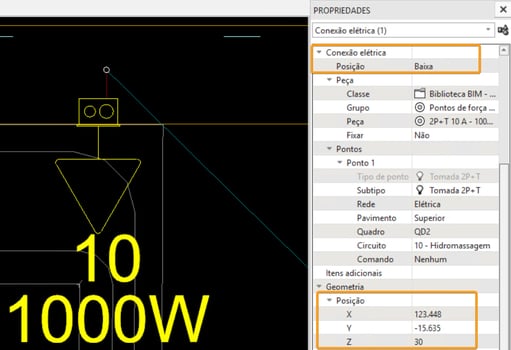

Por exemplo, no caso da tomada abaixo, sua posição é Baixa com elevação de 30 cm acima do piso (configurada no programa).

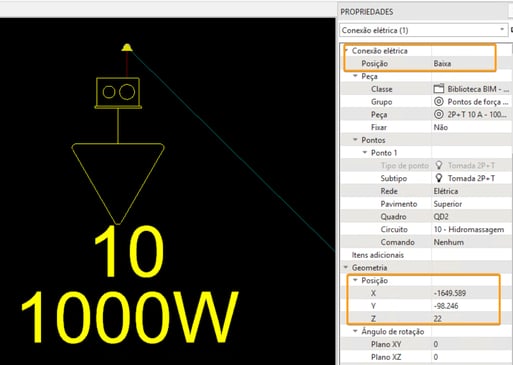

Ao copiar para outro pavimento essa tomada, tomando que no pavimento de destino a altura está como -8 cm, devido a posição Piso, temos o seguinte resultado da elevação da mesma tomada no pavimento destino.

Logo, o programa automaticamente fez a conta 30 +(-8), resultando em 22. Isso irá acontecer para todos os elementos da mesma cópia independente da posição escolhida.

Cópia de circuitos e/ou ramais

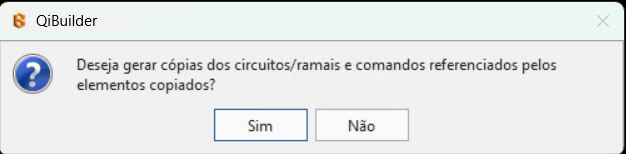

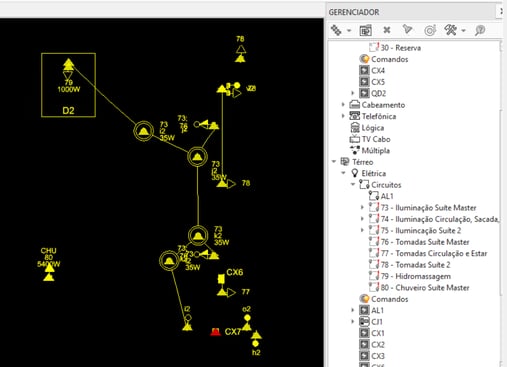

A partir da atualização 2026-02, o AltoQi Builder passa a fazer a cópia do circuitos e/ou ramais quando solicitado. Após seguir os passos estabelecidos em Cópia do detalhamento para outro pavimento, ao colar o detalhamento o Builder irá emitir a seguinte mensagem: "Deseja gerar cópias dos circuitos/ramais e comandos referenciados pelos elementos copiados?"

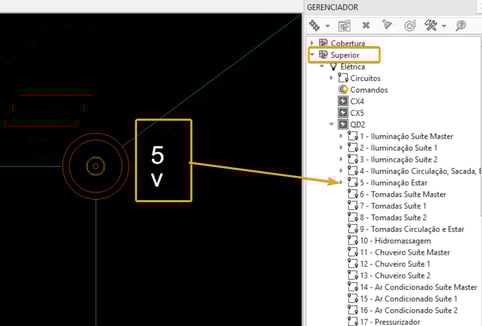

Ao marcar Sim, caso o quadro tenha sido copiado junto:

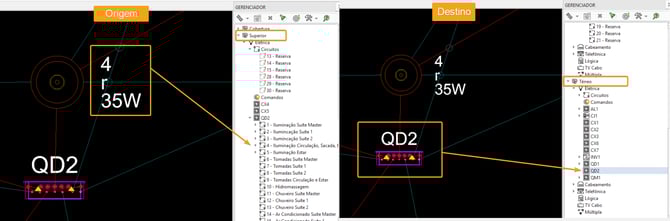

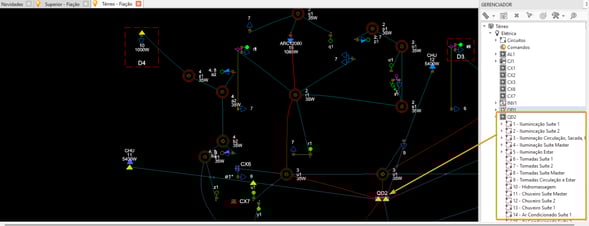

• Os circuitos e comandos se associarão ao quadro copiado e possuirão uma cópia no pavimento destino.



Ao marcar Sim, caso o quadro não tenha sido copiado junto:

• Os circuitos e comandos não se associarão a nenhum quadro e possuirão uma cópia no pavimento destino.
• Os circuitos e comandos copiados receberão nova numeração de acordo com a numeração dos circuitos e comandos já existentes.



Ao marcar Não, caso o quadro tenha sido copiado junto:

• Os circuitos e comandos não terão uma cópia no pavimento destino e continuarão associados ao pavimento origem. O quadro, no pavimento destino, ficará sem circuitos associados.





Ao marcar Não, caso os quadros não tenha sido copiado junto:

• Somente os circuitos e comandos continuam sendo os mesmos do pavimento de origem.

Em ambas as opções o quadro, quando copiado, continua associado ao mesmo quadro pai. Caso o mesmo tenha sido apagado no pavimento de origem antes de colar a cópia, ao colar, o mesmo não terá nenhuma associação com o quadros.

Com este procedimento, será possível copiar o detalhamento desejado, de um croqui de projeto, para outro pavimento em que este lançamento seja equivalente.
