Os circuitos e os comandos de iluminação são os elementos responsáveis por organizar os pontos do projeto e definir como esses pontos serão acionados. Enquanto os circuitos agrupam os pontos que compartilham a mesma alimentação e ligação a um Quadro, os comandos determinam a forma de acionamento desses pontos, como interruptores simples, paralelos ou com múltiplas teclas.
Durante o desenvolvimento do projeto, é necessário definir corretamente tanto os circuitos quanto os comandos associados, garantindo coerência entre alimentação, acionamento e comportamento dos pontos. Nos tópicos a seguir, são apresentados os conceitos e os procedimentos para criar, definir e ajustar circuitos e comandos, com exemplos práticos que auxiliam na aplicação desses recursos no projeto.
Sumário
- Como criar e definir circuitos?
- Como criar e definir comandos?
- Exemplos de criação e definição de circuitos e comandos
- Exemplos de como definir circuito em quadro de distribuição em pavimentos diferentes
Como criar e definir circuitos?
Um circuito representa um agrupamento de pontos no projeto, contendo uma fiação comum e partindo de uma ligação única em um mesmo Quadro.
Existem dois tipos de circuitos:
- Circuitos terminais: circuitos que partem de um Quadro e agrupam Pontos do projeto. São criados pelo usuário, fazendo parte de sua lista de circuitos disponíveis. Um pavimento pode ter tantos circuitos terminais quanto for desejado pelo projetista.
- Circuitos de distribuição: circuitos que ligam um Quadro a outro. São criados sempre que um Quadro é lançado no projeto.
Durante a realização de um projeto os circuitos terminais deverão ser criados pelo usuário e será necessário informar quais pontos farão parte deste circuito. Os procedimentos para criar um circuito terminal e definir quais pontos estarão associados a ele serão descritos a seguir.
Criando um circuito
Para realizar a criação de um circuito deve-se:
- Abrir o croqui Fiação do pavimento onde se encontra o Quadro de distribuição;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;

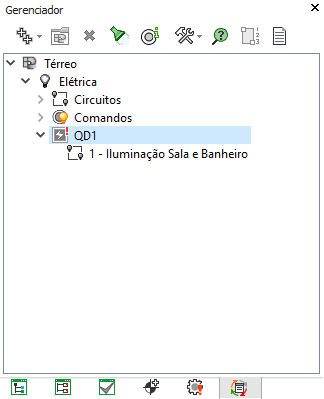

- Na janela Gerenciador expandir o pavimento onde encontra-se o quadro de distribuição;
- Expandir a rede Elétrica;
- Selecionar o Quadro de distribuição, clicar com o botão direito do mouse e selecionar Adiciona circuito;

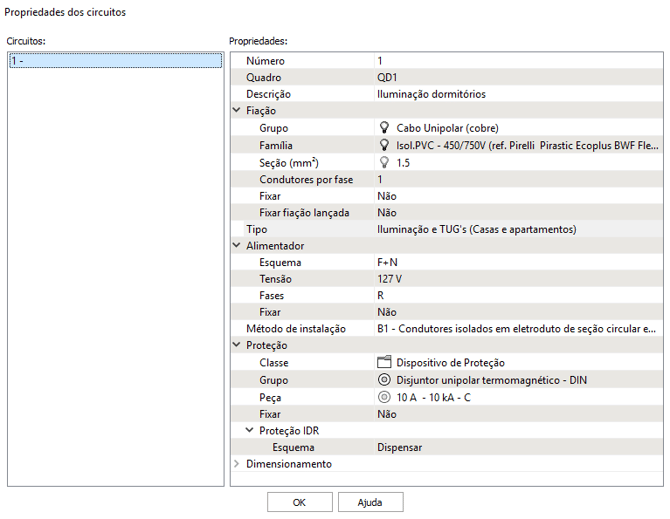

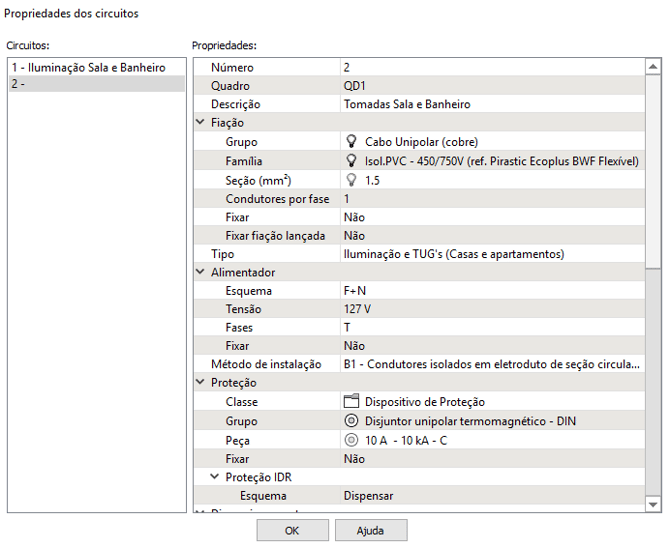

- No diálogo Propriedades dos circuitos determinar as propriedades desejadas:
- Número: número que identifica o circuito.
- Quadro: quadro ao qual esse circuito está subordinado.
- Descrição: descrição da aplicação do circuito, para fins de relatório.
- Fiação: Define o tipo e seção do condutor.
- Tipo (apenas para circuitos terminais): Define o fator de demanda a ser aplicado.
- Esquema: esquema adotado para a entrada da fiação, o que determina a fiação que será adotada pelo programa e a quantidade de fases que estará disponível
- Tensão: tensão adotada para o dimensionamento dos circuitos do projeto.
- Fases: define a fase que o circuito será inserido.
- Método de instalação: Em uma instalação elétrica, é necessário definir a maneira como os condutores serão instalados (em eletrodutos embutidos ou aparentes, em canaletas, enterrados, etc).
- Proteção: Define o dispositivo de proteção do circuito.
- Disjuntor de manutenção (apenas em circuitos de distribuição): Define o disjuntor para manutenção, inserido dentro do quadro e antes do barramento.
- IDR: Definido o esquema a ser adotado para a proteção dos circuitos ligados ao quadro com relação à corrente diferencial-residual.
- DPS (apenas em circuitos de distribuição): Define o dispositivo de proteção contra surto, destinado a prover proteção contra sobretensões transitórias nas instalações das edificações.
- Dimensionamento: Informações preenchidas automaticamente pelo programa após o projeto ser dimensionado.
- Clicar em OK;
Definindo um circuito
Após realizar a criação do circuito é necessário informar quais pontos farão parte desse circuito, para isso deve-se:
-
Ainda na janela Gerenciador, clicar com o botão direito do mouse sobre o circuito recém criado e selecionar Definir circuito;
-

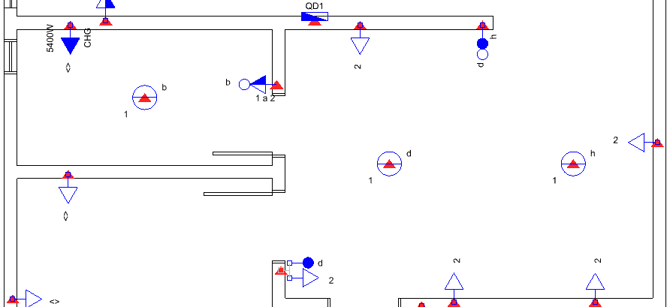

Selecionar o(s) ponto(s) lançado(s) no croqui;
-
Pressionar Enter para confirmar a seleção.
Quando os pontos estiverem lançados em um pavimento diferente do quadro de distribuição recomendamos realizar os procedimentos descritos no artigo Como definir circuito em quadro de distribuição em pavimentos diferentes.
Os comandos servem para identificar quais os conjuntos de pontos que serão acionados. Um comando sempre deverá estar subordinado a um dos circuitos terminais presentes no pavimento.
Durante a realização de um projeto a forma mais prática de realizar a criação de um comando é durante o lançamento dos pontos, pois quando inserimos um interruptor, o programa solicita que sejam selecionadas as lâmpadas que aquele interruptor acenderá para que seja criado o comando.
Porém se for necessário realizar alguma modificação no comando associado ao interruptor, seja por alguma modificação de projeto ou por não selecionar as lâmpadas corretamente durante o lançamento do interruptor, poderá ser necessário criar um novo comando.
Os procedimentos para criar um comando e definir quais pontos estarão associados a ele serão descritos a seguir.
Criando um comando
Para realizar a criação de um comando deve-se:
- Abrir o croqui Fiação do pavimento onde se encontra o circuito;
Para criar um novo circuito recomendamos a leitura do artigo Como criar e definir circuitos
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela Gerenciador expandir o pavimento onde encontra-se o circuito;
- Expandir a rede Elétrica;
- Selecionar o circuito, clicar com o botão direito do mouse e selecionar Adiciona comando;
- Um novo comando será inserido;
Definindo um comando
Após realizar a criação do comando é necessário informar quais pontos farão parte dele, para isso deve-se:
- Ainda na janela Gerenciador, clicar com o botão direito do mouse sobre o comando recém criado e selecionar Definir comando;
- Selecionar o/os ponto(s) lançado(s) no croqui;
- Pressionar Enter para confirmar a seleção.
Se desejar definir um novo comando em um interruptor pertencente a um conjunto recomendamos a leitura do artigo Alterando o comando de apenas um interruptor pertencente a um conjunto.
Por meio dos procedimentos indicados nesta seção, pode-se realizar a criação e definição de comandos durante a etapa de concepção do projeto elétrico.
Exemplos de criação e definição de circuitos e comandos
Abaixo serão elencados exemplos de criação e definição de circuitos e comandos:
Exemplo: Como criar e definir um circuito de iluminação
Criando o circuito
Para realizar a criação do circuito deve-se:
- Abrir o croqui Fiação do pavimento onde se encontra o Quadro de distribuição;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;

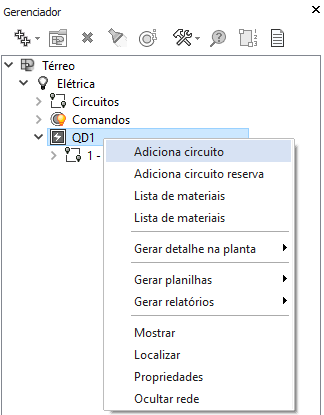

- Na janela Gerenciador selecionar o Quadro de distribuição, clicar com o botão direito do mouse e selecionar Adiciona circuito;

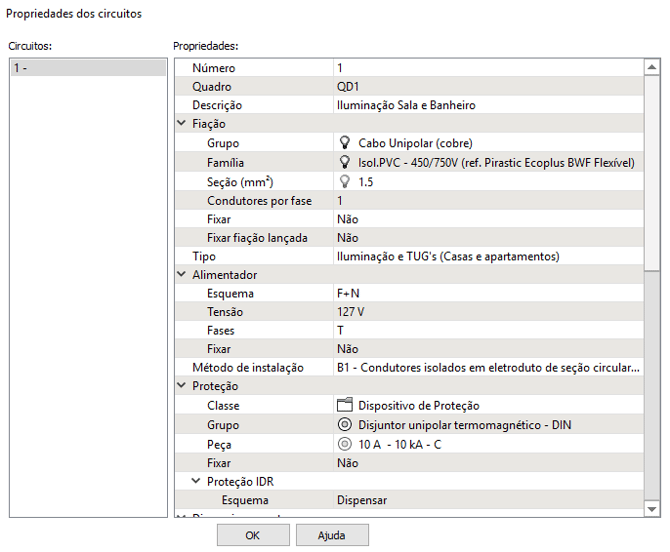

- No diálogo Propriedades dos circuitos determinar as propriedades desejadas;
- Clicar em OK;
- O circuito será adicionado à árvore do Gerenciador.
Definindo o circuito
Após realizar a criação do circuito é necessário informar quais pontos farão parte dele. Para isso deve-se:
- Ainda na janela Gerenciador, clicar com o botão direito do mouse sobre o circuito recém criado e selecionar Definir circuito;

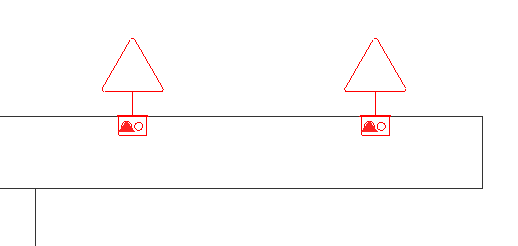

- Selecionar no croqui somente as lâmpadas que pertencerão a esse circuito (não selecionar os interruptores);
Caso ainda não tenha realizado o lançamento das lâmpadas e seus comandos, recomendamos a leitura dos artigos disponíveis na seção Lâmpadas e comandos.
- Pressionar Enter para confirmar a seleção;

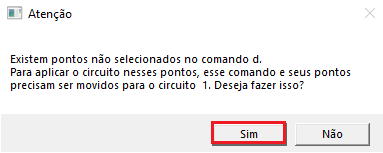

- Responder Sim à pergunta "Existem pontos não selecionados no comando "x". Para aplicar o circuito nesses pontos, esse comando e seus pontos precisam ser movidos para o circuito "n". Deseja fazer isso?";
Essa pergunta é realizada pois os interruptores que acionam as lâmpadas não foram selecionados. Ao respondermos "Sim", as lâmpadas e interruptores daquele comando serão movidos para o circuito. Ao respondermos "Não", nem as lâmpadas nem os interruptores daquele comando serão movidos para o circuito.
- Os pontos selecionados serão associados ao circuito.
Para verificar um exemplo de criação e definição de um circuito de tomadas recomendamos a leitura da seção Exemplo: Como criar e definir um circuito de tomadas.
Nesta seção será exemplificado o processo de criação e definição de um circuito de tomadas.
Criando o circuito
Para realizar a criação do circuito deve-se:
- Abrir o croqui Fiação do pavimento onde se encontra o Quadro de distribuição;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela Gerenciador selecionar o Quadro de distribuição, clicar com o botão direito do mouse e selecionar Adiciona circuito;
- No diálogo Propriedades dos circuitos determinar as propriedades desejadas;
- Clicar em OK;
- O circuito será adicionado à árvore do Gerenciador.
Definindo o circuito
Após realizar a criação do circuito é necessário informar quais pontos farão parte dele. Para isso deve-se:
- Ainda na janela Gerenciador, clicar com o botão direito do mouse sobre o circuito recém criado e selecionar Definir circuito;

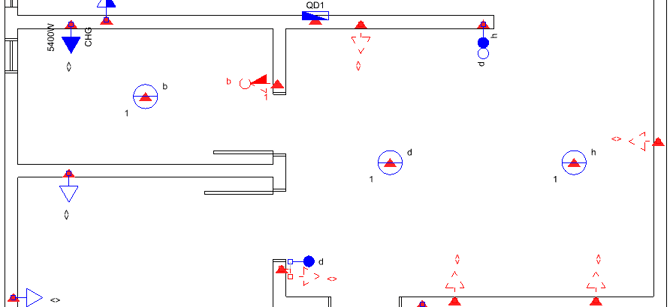

- Selecionar no croqui todas as tomadas que pertencerão a esse circuito (incluindo as tomadas que estão lançadas junto de interruptores);
Caso ainda não tenha realizado o lançamentos das tomadas, recomendamos a leitura dos artigos disponíveis na seção Tomadas.
- Pressionar Enter para confirmar a seleção;
- Se o usuário tiver selecionado alguma tomada lançada junto de interruptores, deve-se responder Não à pergunta "Existem pontos não selecionados no comando "x". Para aplicar o circuito nesses pontos, esse comando e seus pontos precisam ser movidos para o circuito "n". Deseja fazer isso?";
Essa pergunta é realizada pois selecionamos os interruptores mas não selecionamos as lâmpadas que eles acionam. Ao respondermos "Não", nem as lâmpadas nem os interruptores daquele comando serão movidos para o circuito de tomadas. Ao respondermos "Sim", as lâmpadas e interruptores daquele comando serão movidos para o circuito de tomada.
- Os pontos selecionados serão associados ao circuito.
Em projetos elétricos de edificações com diversos pavimentos é comum existir situações de lançamento em que um quadro de distribuição irá conter circuitos de serviço da edificação, iluminação e tomadas de escadas, hall, garagem, casa de máquinas entre outros, nos quais os seus pontos estão lançados em outros pavimentos da edificação, que não sejam o mesmo pavimento em que se encontra o quadro de distribuição (QD).
Para solucionar estes casos, o módulo Elétrico possui um gerenciador que permite a definição de circuitos e comandos em pontos lançados em pavimentos distintos do quadro de distribuição.
Há duas formas para definir o circuito de um ponto que não está localizado no mesmo pavimento do quadro de distribuição: utilizando o comando "Definir circuito" ou "Editando as propriedades do ponto".
O procedimento utilizando o comando Definir circuito é recomendado quando uma grande quantidade de pontos fará parte do mesmo circuito, por exemplo, se todos os pontos de força do pavimento farão parte do mesmo circuito.
O procedimento utilizando a Edição das propriedades é recomendado quando somente um ponto fará parte do circuito existente no outro pavimento ou quando desejar modificar apenas um ponto que faça parte de um conjunto.
Exemplos de aplicação
Abaixo serão elencados exemplos para definição de circuitos com quadros em pavimentos diferente do lançamento:
A seguir serão apresentados os passos para cada uma das possibilidades.
1º) Utilizando o comando Definir circuito
Este procedimento é recomendado quando vários pontos que farão parte do circuito estão em um pavimento diferente do quadro de distribuição.
Neste exemplo nosso QD estará no pavimento Térreo e a lâmpada e o interruptor no pavimento Superior.
Criando o circuito
Para criar o circuito, deve-se:
- Abrir o croqui Fiação do pavimento onde o Quadro de distribuição (QD) está lançado;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador expandir a árvore do pavimento onde o Quadro de distribuição (QD) está lançado;

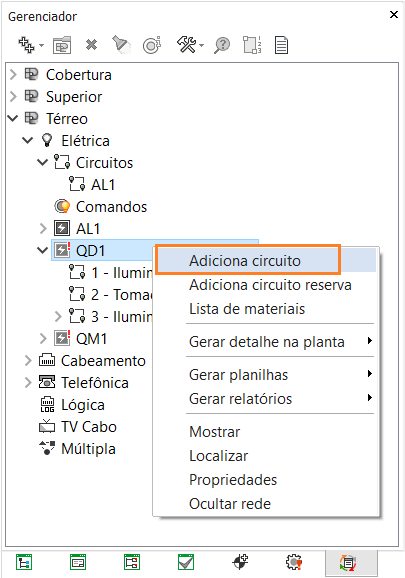

- Selecionar o QD, clicar com o botão direito do mouse e selecionar Adiciona circuito;
- No diálogo Propriedades dos circuitos definir as propriedades desejadas para o circuito e clicar em OK;
Definindo o circuito
Para definir o circuito, deve-se:

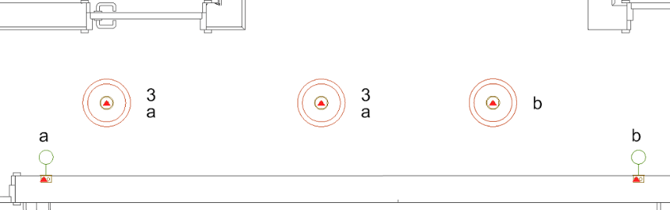

- Abrir o croqui Fiação do pavimento onde as lâmpadas e os interruptores estão lançados;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador expandir a árvore do pavimento Térreo;

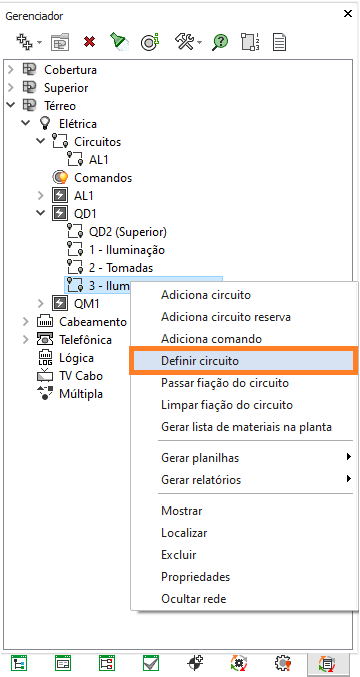

- Selecionar o circuito criado anteriormente, clicar com o botão direito do mouse e selecionar Definir circuito;

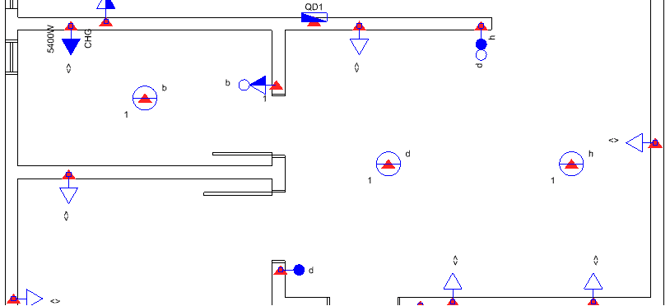

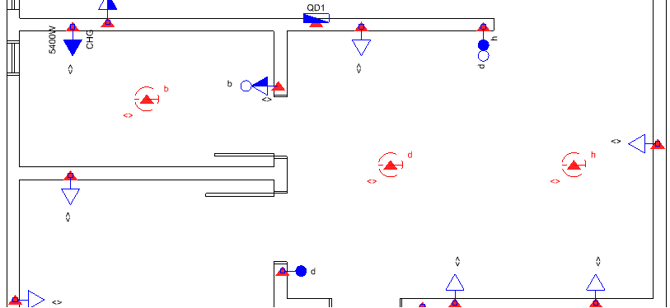

- Selecionar o(s) ponto(s) que farão parte deste circuito:
É muito importante que todos os pontos associados a um comando sejam selecionados. Caso um dos pontos não seja selecionado, será necessário ajustar o circuito e o comando deste ponto posteriormente.
- Pressionar Enter;
- Responder Sim para a pergunta "Definir novo comando?":
2º) Editando as propriedades da lâmpada e interruptor
Este procedimento é recomendado quando somente uma lâmpada e interruptor farão parte do circuito existente em outro pavimento, ou quando existirem interruptores com mais de uma tecla.
Neste exemplo nosso QD estará no pavimento Térreo e a lâmpada e interruptor no pavimento Superior.
Criando o comando
Primeiramente é necessário criar um novo comando no circuito em que a lâmpada e o interruptor serão inseridos.
Para isso, deve-se:
- Abrir o croqui Fiação do pavimento onde o quadro está lançado;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador expandir a árvore do pavimento onde o Quadro de distribuição (QD) está lançado;

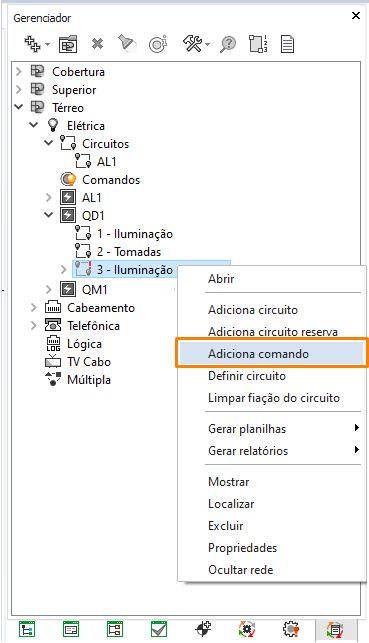

- Selecionar o circuito, clicar com o botão direito do mouse e selecionar Adiciona comando;
Para realizar este procedimento o circuito já deve estar criado no Quadro de distribuição, caso ele não esteja, realize o procedimento indicado no item 1 para criar o circuito.
Definindo o circuito e comando
Para definir o circuito e o comando da lâmpada e do interruptor, deve-se:
- Abrir o croqui Fiação do pavimento onde o ponto elétrico está lançado;
- Selecionar as simbologias dos pontos;
- Acessar a guia Elementos, grupo Acessar, comando Propriedades;

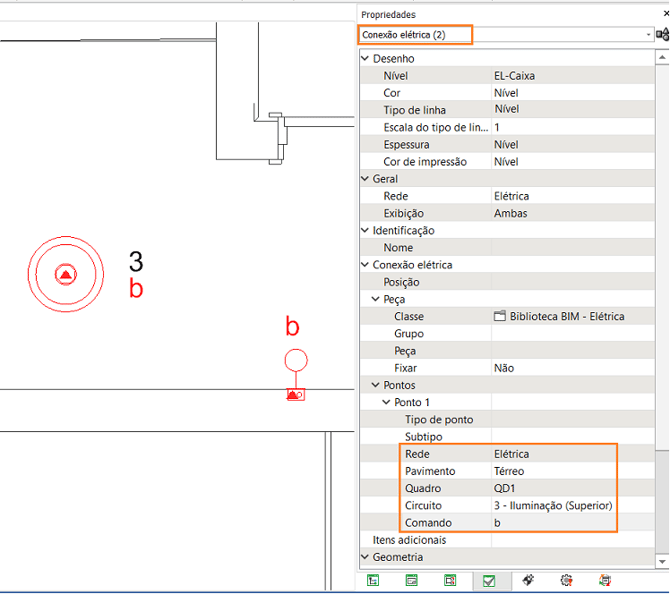

- Na janela de Propriedades alterar o Pavimento para onde o Quadro de distribuição (QD) está lançado;
- Selecionar o Quadro, o Circuito e o Comando (criados anteriormente);
- Pressionar Esc.
O circuito e o comando estarão definidos.
A seguir serão apresentados os passos para cada uma das possibilidades.
1º) Utilizando o comando Definir circuito
Este procedimento é recomendado quando todos os pontos que farão parte do circuito estão em um pavimento diferente do quadro de distribuição.
Neste exemplo nosso QD estará no pavimento Térreo e a lâmpada e o interruptor no pavimento Superior.
Criando o circuito
Para criar o circuito, deve-se:
- Abrir o croqui Fiação do pavimento onde o Quadro de distribuição (QD) está lançado;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador expandir a árvore do pavimento onde o Quadro de distribuição (QD) está lançado;
- Selecionar o QD, clicar com o botão direito do mouse e selecionar Adiciona circuito;
- No diálogo Propriedades dos circuitos definir as propriedades desejadas para o circuito e clicar em OK;
Definindo o circuito
Para definir o circuito, deve-se:
- Abrir o croqui Fiação do pavimento onde os pontos de força estão lançados;
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;
- Na janela do Gerenciador expandir a árvore do pavimento onde o circuito foi criado;

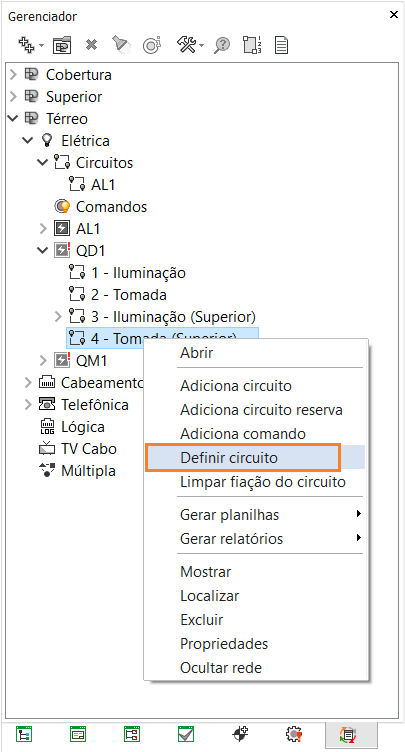

- Selecionar o circuito criado anteriormente, clicar com o botão direito do mouse e selecionar Definir circuito;
- Selecionar o(s) ponto(s) que farão parte deste circuito;
- Pressionar Enter.
Neste momento o programa associará as tomadas ao novo circuito.
2º) Editando as propriedades da tomada
Este procedimento é recomendado quando somente uma tomada fará parte do circuito existente em outro pavimento, ou quando desejar modificar apenas um ponto que faça parte de um conjunto.
Neste exemplo nosso QD estará no pavimento Térreo e a tomada no pavimento Superior.
Definindo o circuito
Para definir o circuito da tomada, deve-se:
- Abrir o croqui Fiação do pavimento, onde o ponto elétrico está lançado;
- Selecionar as simbologias da tomada;
- Acessar a guia Elementos, grupo Acessar, comando Propriedades;

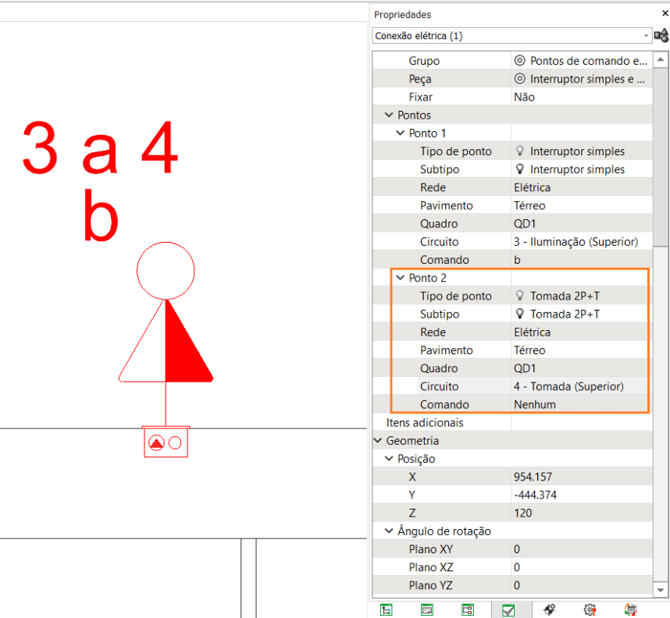

- Na janela de Propriedades alterar o Pavimento para onde o Quadro de distribuição (QD) está lançado;
Para realizar este procedimento o circuito já deve estar criado no Quadro de distribuição, caso ele não esteja, realize o procedimento indicado no item 1 para criar o circuito.
- Selecionar o Quadro, o Circuito e o Comando, se necessário;
- Pressionar Esc.
O circuito estará definido.
Vimos nessa seção que existem duas formas de realizar a definição do circuito quando o quadro se encontrar em um pavimento diferente da tomada. Assim, você deve verificar qual das situações melhor se enquadra no seu projeto, e aplicar o passo a passo correspondente.
Por meio dos procedimentos indicados nestes exemplos, pode-se realizar a criação e definição de circuitos localizados em quadros com pavimentos diferentes durante a etapa de concepção do projeto elétrico.
Neste material foram apresentados os conceitos e procedimentos relacionados à criação e definição de circuitos e comandos.
