Ao realizarmos um projeto pode ser interesse do projetista alocar pontos para um Sistema de detecção e alarme de incêndio (SDAI), como Sirenes, Detetores, Centrais de alarme, entre outros.
O módulo Elétrico disponibiliza algumas destas peças para lançamento no projeto.
Observação:
Lembramos que o AltoQi Builder possui as peças cadastradas mas não dispõe de esquemas de ligações cadastrados para estas combinações de pontos. Portanto, se desejar que o programa inclua fiação será necessário cadastrar um esquema de ligação. O cadastro do novo esquema de ligação pode ser realizado de acordo com os procedimentos explicados no artigo Cadastrando um esquema de ligação. Durante o cadastro do novo esquema, o projetista deverá verificar quais são as fiações necessárias entre cada um dos pontos (janela Ligações) e assim, defini-las durante o cadastro para que, ao processar o projeto, estas fiações sejam passadas automaticamente pelo programa.
Lançando sirenes
Para realizar este lançamento:
- Acesse a guia Lançamento, grupo Rede e defina a Posição;
- Ainda na guia Lançamento, acesse o grupo Pontos, botão Campainha;
- Defina o ponto de inserção;
- Na janela Peça, selecione Biblioteca BIM - SDAI, selecione a peça e a simbologia;
Aviso:
Em atualizações anteriores a 2023-11, na janela Peça selecione "Sistema emergência & segurança" ao invés de "Biblioteca BIM - SDAI".
Observação: Se as peças indicados na imagem anterior não estiverem sendo apresentadas e você esteja utilizando atualizações superiores a 2023-11, verifique se a posição do lançamento está definida como Alta ou desabilite o filtro "Posição vertical" na janela peças
- Determine o Ponto diretor e pressione Enter para encerrar o comando.
Lançando Detetores
Para realizar este lançamento:
- Acesse a guia Lançamento, grupo Rede e defina a Posição;
- Ainda na guia Lançamento, acesse o grupo Pontos, comando Ponto - Outros pontos de comando - Detetor - Detetor desejado;
- Defina o ponto de inserção;
- Na janela Peça, selecione a peça e a simbologia;
Aviso:
Em atualizações anteriores a 2023-11, na janela Peça selecione "Sistema emergência & segurança" ao invés de "Biblioteca BIM - SDAI".
Observação: Se as peças indicados na imagem anterior não estiverem sendo apresentadas e você esteja utilizando atualizações superiores a 2023-11, verifique se a posição do lançamento está definida como Alta ou desabilite o filtro "Posição vertical" na janela peças
- Determine o ponto diretor;
- Para definir o comando, clique em todas os elementos (sirenes, centrais de alarme, etc.) que esse detetor acionará com o cursor de mira e pressione Enter.
Lançando uma central de alarme, Módulo ou Painel de comando bomba de incêndio
Para realizar algum destes lançamentos, será necessário lançar um ponto de Painel de comando, para isso:
- Acesse a guia Lançamento, grupo Rede e defina a Posição;
- Ainda na guia Lançamento, acesse o grupo Pontos, comando Ponto - Outros pontos de comando - Painel de comando;
- Defina o ponto de inserção;
- Na janela Peça, selecione a peça e a simbologia;
Aviso:
Em atualizações anteriores a 2023-11, na janela Peça selecione "Sistema emergência & segurança" ao invés de "Biblioteca BIM - SDAI".
Observação: Se as peças indicados na imagem anterior não estiverem sendo apresentadas e você esteja utilizando atualizações superiores a 2023-11, verifique se a posição do lançamento está definida como Alta ou desabilite o filtro "Posição vertical" na janela peças
- Determine o ponto diretor;
- Para definir o comando, clique em todos os elementos que esse painel acionará com o cursor de mira e pressione Enter.
Outros pontos do sistema
Além dos pontos destacados acima, o programa possui outros elementos cadastrados. Para verificar quais as opções disponíveis e qual ponto deve ser lançado para que seja possível selecionar a peça desejada recomendamos acessar o cadastro de peças do programa. Para isso:
- Acesse o menu Arquivo - Cadastro;
- No diálogo Cadastro selecione a aba Peças;
- Selecione a classe de peças Biblioteca BIM - SDAI, por exemplo;
- Selecione o grupo de peças e a peça desejada;

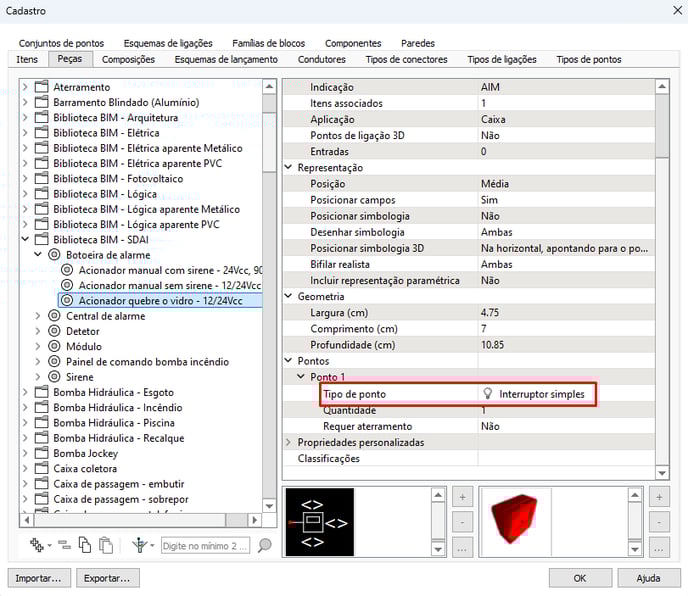

- Verifique o Tipo de ponto utilizado no cadastro. No exemplo da imagem abaixo, a "Botoeira de alarme" deve ser lançado utilizando o comando de ponto "Interruptor simples".
Realizando os procedimentos descritos neste artigo será possível incluir em seu projeto os pontos destinados a um sistema de detecção e alarme de incêndio.
