Armaduras complementares no detalhamento de lajes

A depender dos critérios do projetista e de cada situação de projeto, pode ser necessário incluir armaduras complementares no detalhamento das lajes. Estes recursos possibilitam ao projetista definir seus próprios critérios de detalhamento, buscando gerar um detalhamento final completo do elemento.

Armaduras complementares no detalhamento de lajes

A escolha das armaduras complementares que serão utilizadas no detalhamento das lajes pode ser feita através do menu Estrutura - Configurações - Projetos - Detalhamento - Lajes, clicando sobre o botão Arm. complementares.

Nesta janela é possível habilitar a utilização de cada armadura complementar disponibilizada pelo programa, configurar sua disposição, diâmetro utilizado e detalhamento.

Consulte também: Armadura contra fissuração, Armadura de distribuição, Armadura de cisalhamento (lajes nervuradas), Armaduras nos bordos livres e Armadura da mesa.

Perguntas frequentes

Qual armadura seria esta que o Eberick detalhou?

Uma orientação útil é acessar o caminho Projeto > Detalhamento > Lajes > Armaduras Complementares e verificar quais armaduras estão ativas.

Além disso, recomenda-se realizar um teste alterando o diâmetro das bitolas e gerando novamente o detalhamento. Dessa forma, será possível identificar com mais precisão a qual armadura cada item se refere, com base na bitola exibida.

Exemplo:

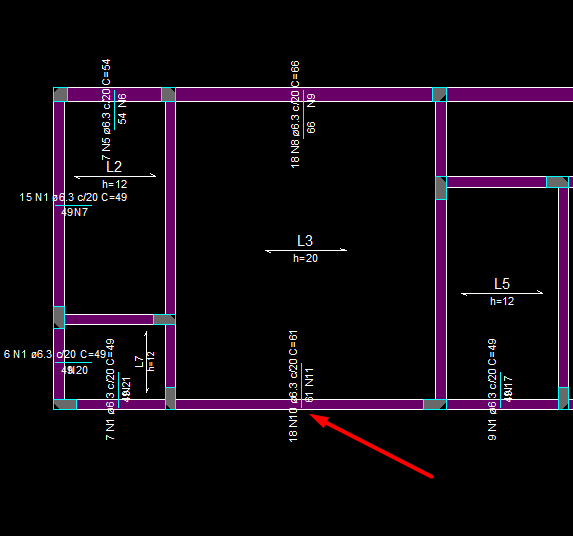

No detalhamento referente à armadura negativa da laje, havia a necessidade de confirmar a qual armadura correspondia o diâmetro 6.3.

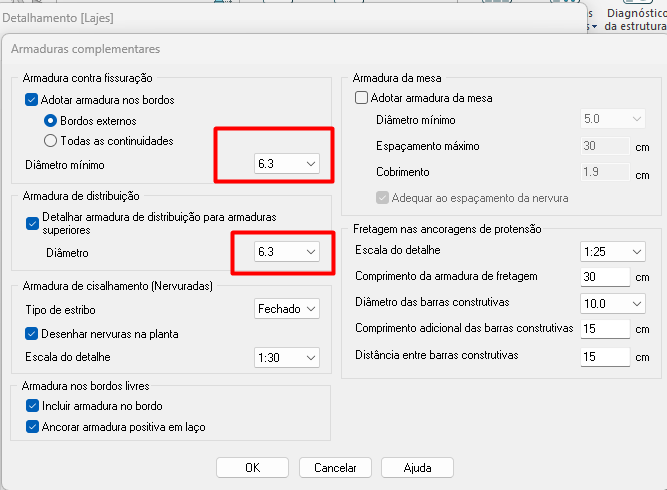

Ao acessar o caminho Projeto > Detalhamento > Lajes > Armaduras Complementares, verificou-se que todas as armaduras ativas no projeto estavam definidas com bitola 6.3:

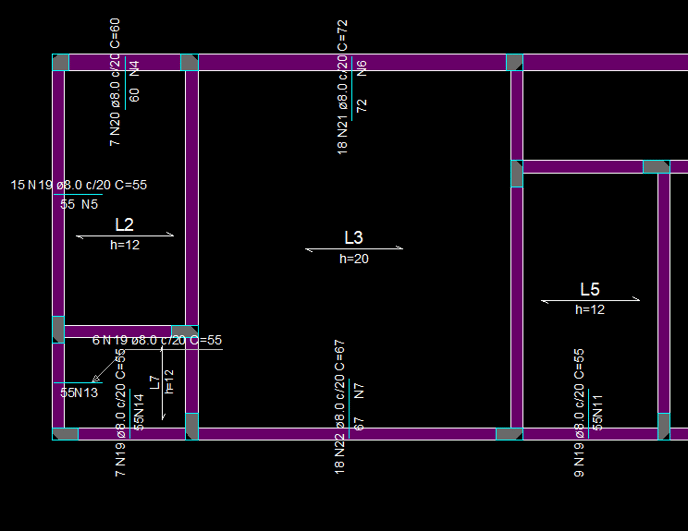

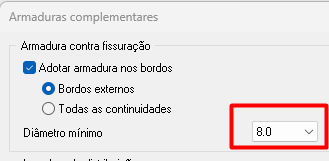

Para fins de teste, foi realizada a alteração apenas da armadura contra fissuração para bitola 8.0, seguida da geração de um novo detalhamento:



Com isso, foi possível confirmar que a armadura em questão corresponde à armadura contra fissuração.
