Como posicionar a origem da arquitetura no AltoQi Builder?
Após criarmos uma edificação, o primeiro passo ao realizar um projeto no AltoQi Builder é a definição da arquitetura. Embora seja possível desenhar a própria planta arquitetônica no ambiente do programa, muitas vezes utilizamos plantas prontas, em DWG, DXF ou CAD, que precisam ser importadas para o projeto.
Após a importação das arquiteturas é necessário realizar uma preparação destas, convertendo a escala, para garantir que as distâncias reais do projeto sejam utilizadas, e posicionando a origem, para garantir o alinhamento entre os pavimentos.
Caso um destes itens não seja feito adequadamente, é possível que o projeto gere dimensionamentos incorretos ou que os pavimentos fiquem desalinhados, impedindo o lançamento correto do projeto. Para auxiliá-lo neste processo, montamos esta série de quatro artigos para mostrar como estes procedimentos devem ser realizados no AltoQi Builder.
- Como importar uma arquitetura no AltoQi Builder?
- Como converter a escala da arquitetura no AltoQi Builder?
- Como posicionar a origem da arquitetura no AltoQi Builder? (este artigo)
- Como verificar a sobreposição das arquiteturas de pavimentos diferentes no AltoQi Builder?
O terceiro artigo desta série indicará como proceder para realizar o posicionamento da origem nas arquiteturas importadas.
Posicionando a origem
Outro procedimento muito importante, antes do início do lançamento, é o posicionamento da origem. Este procedimento tem como objeto definir como Origem um ponto em comum entre as arquiteturas, este posicionamento irá garantir o alinhamento (prumada) entre os diversos pavimentos.
Para fazer o posicionamento da origem siga o procedimento descrito abaixo:

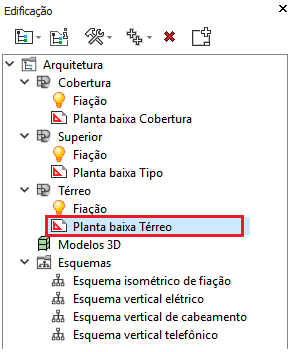

- Na janela Edificação efetue um duplo clique sobre o desenho importado para abri-lo;
- Habilite, na barra de comando, o ponto captura Personalizada (botão ), certifique-se que todas as capturas estejam habilitadas menos o ponto próximo;
- Acesse a guia Desenhos, grupo Ferramentas, comando Posicionar origem (botão );

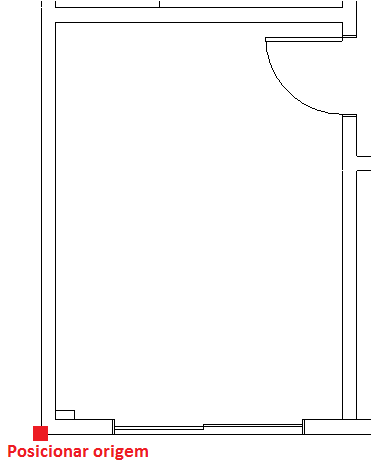

- Clique no ponto que será definido como a origem;
- Caso a arquitetura desapareça, clique em Enquadrar (botão ) na barra de comando Linha de comando;
- Salve as modificações efetuadas pressionando o comando Salvar (botão ) localizado na barra de acesso rápido;
- Repita este procedimento para posicionar a origem em todas as arquiteturas importadas.
Realizando os procedimentos descritos neste artigo o posicionamento da origem será realizado em todas as arquiteturas importadas para a execução do projeto.
