Após criarmos uma edificação, o primeiro passo ao realizar um projeto no AltoQi Builder é a definição da arquitetura. Embora seja possível desenhar a própria planta arquitetônica no ambiente do programa, muitas vezes utilizamos plantas prontas, em DWG, DXF ou CAD, que precisam ser importadas para o projeto.
Após a importação das arquiteturas é necessário realizar uma preparação destas, convertendo a escala, para garantir que as distâncias reais do projeto sejam utilizadas, e posicionando a origem, para garantir o alinhamento entre os pavimentos.
Caso um destes itens não seja feito adequadamente, é possível que o projeto gere dimensionamentos incorretos ou que os pavimentos fiquem desalinhados, impedindo o lançamento correto do projeto. Para auxiliá-lo neste processo, montamos esta série de quatro artigos para mostrar como estes procedimentos devem ser realizados no AltoQi Builder.
- Como importar uma arquitetura no AltoQi Builder?
- Como converter a escala da arquitetura no AltoQi Builder?
- Como posicionar a origem da arquitetura no AltoQi Builder?
- Como verificar a sobreposição das arquiteturas de pavimentos diferentes no AltoQi Builder? (este artigo)
Verificando a sobreposição das arquiteturas
Conforme explicado anteriormente, uma arquitetura importada no AltoQi Builder é tratada como Referência externa. Esta filosofia permite visualizar diversas plantas em um único croqui, facilitando desta forma a verificação de interferência entre pavimentos.

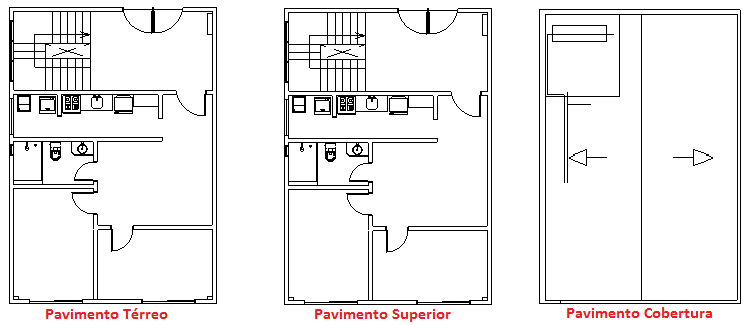

Para exemplificar a operação, em nossa edificação existirão 3 pavimentos (Térreo, Superior e Cobertura).
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnc00e742de670ae01721927e7c1ddb6b68db2f3ccb6ade43420877474d5185fa43fcc36bf8b153f4149841d0d2279af4e.png)
Após realizar a conversão da escala e o posicionamento da origem em todas as arquiteturas siga o procedimento descrito abaixo:

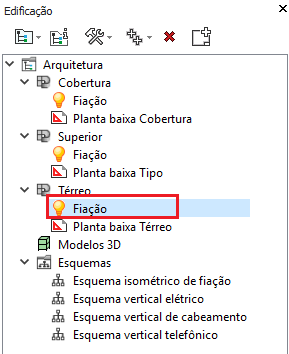

- Na janela Edificação efetue um duplo clique sobre um projeto específico (hidráulico, sanitário, incêndio, gás, fiação, SPDA ou alvenaria) para abri-lo;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnc00e742de670ae01721927e7c1ddb6b605d55abe489d768fac17b9f33f40faeedf04e645d1bd35082ee11d8443eb936c.png)

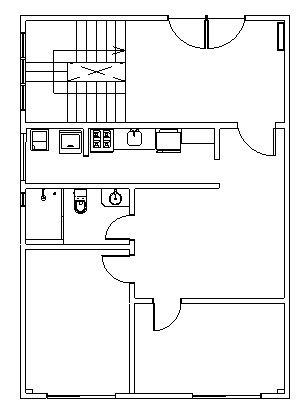

- Será exibida a arquitetura deste pavimento;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn4f2a09cfca2ce95c199b29e21fb471983b14600e353fa92599332c20952a72ea4f002668aa05b0d685b824717fee140f.png)

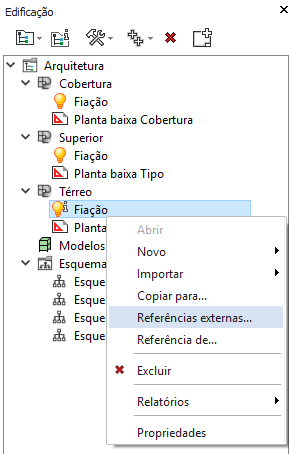

- Na janela Edificação clique com o botão direito do mouse sobre o projeto aberto e selecione a opção Referências externas...;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnc00e742de670ae01721927e7c1ddb6b6b15d3842eca0708a84c64ef6cb29cae362885b944cccc325ed906de657caa58b.png)

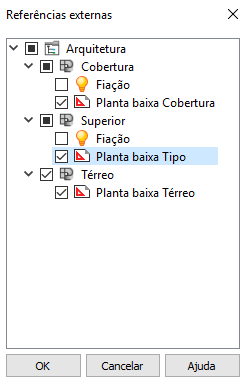

- No diálogo Referências externas habilite todas as arquiteturas;
- Clique em OK;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn5016bb2bbab37b1b024bcdb5e7b72449088d0a80885ea1bffd1f1a5925798792be47af8dff69e6459bf9ee2182dea28c.png)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn5884e540fdf53b67fb1043934ea7429a91c5e722a4ede3f54ef6f7a3477594eb7cc4f9b7eb298926c75ba1c19d6010a7.png)
Após realizar a verificação, pode-se retirar a referência externa das demais arquiteturas, para isso:
- Retorne a janela Edificação, clique com o botão direito do mouse sobre o projeto aberto e selecione a opção Referências externas...;

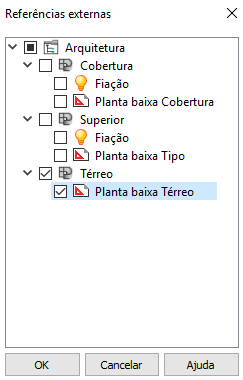

- No diálogo Referências externas desabilite as arquiteturas dos demais pavimentos;
- Clique em OK.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn5691c5b71860126aa13034e4ff81dda63c35e5100e88420337769a9d7e59484c6b48b6160d505ecbf87de23be32c0707.png)
Realizando os procedimentos descritos neste artigo é possível verificar se as arquiteturas importadas estão sobrepostas umas as outras.
Com isso, finalizamos a série de artigos sobre a importação de arquiteturas no programa. Uma vez que todas as arquiteturas foram inseridas e posicionadas, o usuário pode iniciar o lançamento do projeto.
Colaborador: Eng.ª Caroline Corrêa de Souza
