Como lançar os condutos manualmente no projeto Fiação?
O módulo Elétrico do AltoQi Builder possui um comando específico para o lançamento automático dos condutos. Contudo, se o usuário desejar, esse lançamento pode ser realizado de forma manual.
Para realizar esse lançamento, o usuário deve selecionar a peça que deseja usar, a posição do trecho horizontal do conduto que será lançado e as duas extremidades do conduto. Para isso, proceda da seguinte forma:
- Abra o croqui Fiação do pavimento desejado;
- Acesse a guia Lançamento e no grupo Rede selecione a rede desejada (Elétrica, Lógica, Cabeamento, etc);
- Ainda na guia Lançamento, no grupo Conduto e selecione a peça que deseja utilizar, como exemplo da imagem abaixo:
- Ainda na guia Lançamento, grupo Conduto, defina a posição do trecho horizontal que o conduto será inserido;
Observação: Para lançar um conduto inclinado recomendamos a leitura do artigo
Como lançar um conduto inclinado?
- Clique no comando Conduto ();
- Na linha de comando será exibida a mensagem Conduto – Início, clique sobre o ponto onde o conduto começará, por exemplo, uma lâmpada, um quadro, uma tomada, etc.;
Observação: Lembre-se de manter a captura Personalizada habilitada .
- Na linha de comando será exibida a mensagem Conduto – Fim, clique sobre o ponto onde o conduto terminará, por exemplo, uma lâmpada, um quadro, uma tomada, etc.;
Observação: Quando a peça utilizada possuir ligações volumétricas, cada ponto vermelho é um ponto de conexão onde pode-se conectar condutos. Neste caso, deve-se selecionar estes pontos vermelhos e não o centro da peça. Se a mensagem "O ponto informado encontra-se em uma ordenada diferente da atual. Deseja mudar a ordenada atual para X?" for exibida, clique em Sim.

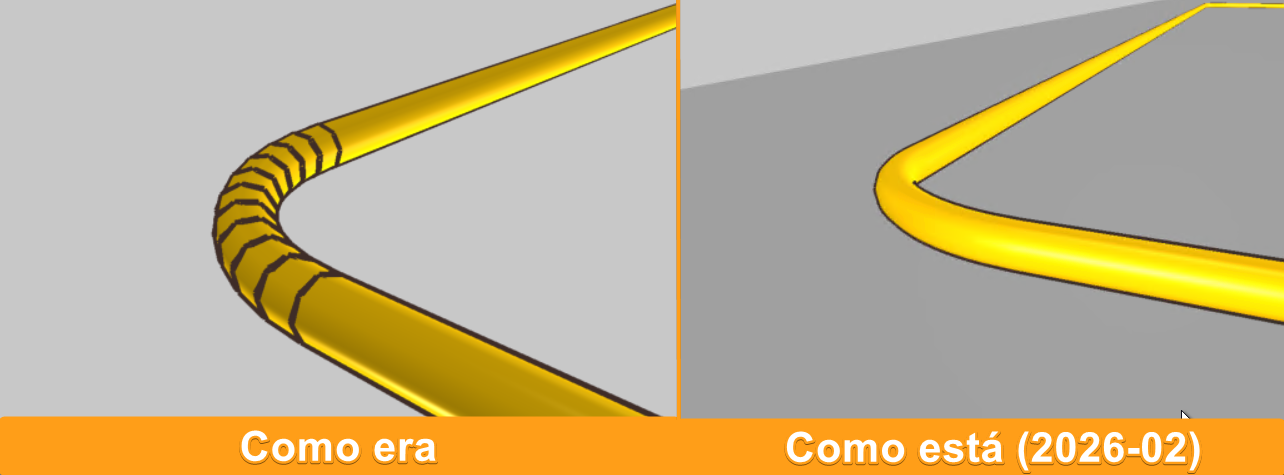

- Se o conduto lançado for circular, defina a curvatura do eletroduto;
Observação: Neste momento, pode-se definir a
curvatura do conduto ou então, pressionar
Enter para o conduto ser lançado
reto.
- O eletroduto será inserido;
- Após realizar esse procedimento o programa continua pedindo a informação de novos pontos, definindo outros condutos com as mesmas propriedades do conduto inicial. Para encerrar o comando, deve-se pressionar Esc ou Enter.
Observação: Também recomendamos a leitura do artigo
Como lançar eletrocalhas e suas conexões?
Realizando os procedimentos descritos neste artigo é possível lançar condutos manualmente para conectar os pontos lançados em seu projeto.
