Como lançar eletrocalhas e suas conexões?

O AltoQi Builder permite ao usuário utilizar em um projeto Fiação condutos circulares (eletrodutos) e retangulares (eletrocalhas, perfilados, leitos para cabo e canaletas). O que irá informar qual conduto será utilizado é a peça selecionada no momento do lançamento. A seguir serão exibidos alguns exemplos de lançamento de eletrocalhas e suas conexões.

Lançando uma eletrocalha

Neste primeiro exemplo exibiremos a maneira padrão de lançar uma eletrocalha. Para realizar esse lançamento, o usuário deve selecionar a peça que deseja usar e a posição de lançamento do conduto. Para isso, proceda da seguinte forma:

Abra o croqui Fiação do pavimento desejado;

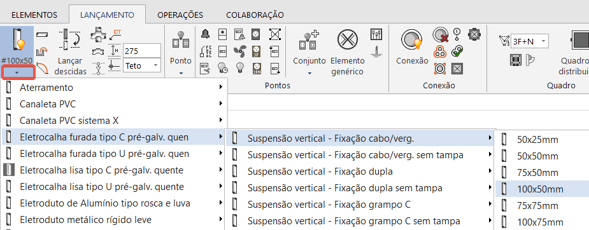

Acesse a guia Lançamento, grupo Conduto e selecione a peça que deseja utilizar;

Ainda na guia Lançamento, grupo Conduto, defina a posição do trecho horizontal que o conduto será inserido;

Clique no comando Conduto ();
Na linha de comando será exibida a mensagem Conduto – Início, clique sobre o ponto onde a eletrocalha começará, por exemplo, uma lâmpada, um quadro, uma tomada, um ponto no vazio, etc.;
Na linha de comando será exibida a mensagem Conduto – Fim, clique sobre o ponto onde a eletrocalha terminará, por exemplo, uma lâmpada, um quadro, uma tomada, um ponto no vazio, etc.;

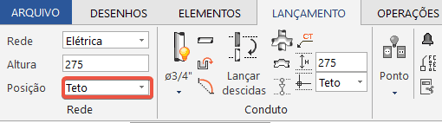

Dica: se o usuário desejar informar o início ou fim em um ponto no vazio, também é necessário informar a posição que esta conexão será criada, na guia Lançamento, grupo Rede, comando Posição.

Observação: se ao clicar em um ponto no vazio o programa informar a mensagem A conexão adicionada não se apóia em nenhuma conexão. Confirma a posição da conexão? clique em Sim.

A eletrocalha será inserida;
Após realizar esse procedimento o programa continua pedindo a informação de novos pontos, definindo outros condutos com as mesmas propriedades do conduto inicial. Para encerrar o comando, deve-se pressionar Esc ou Enter.

Lançando uma eletrocalha/eletroduto perpendicular

Neste próximo exemplo exibiremos a maneira de lançar uma eletrocalha/eletroduto perpendicular a uma eletrocalha central.

Para isso, proceda da seguinte forma:

Abra o croqui Fiação do pavimento desejado;
Acesse a guia Lançamento, grupo Conduto e selecione a peça que deseja utilizar;
Ainda na guia Lançamento, grupo Conduto, defina a posição do trecho horizontal que o conduto será inserido;
No grupo Rede, defina a posição que a conexão será criada;

Clique no comando Conduto ();
Na linha de comando será exibida a mensagem Conduto – Início, clique sobre o ponto onde a eletrocalha começará, por exemplo, uma lâmpada, um quadro, uma tomada, um ponto no vazio, etc.;
Na linha de comando será exibida a mensagem Conduto – Fim;
Certifique-se que a captura Perpendicular encontra-se habilitada;

Clique sobre o ponto onde a eletrocalha terminará, neste exemplo, a eletrocalha central;

Dica: ao passar o mouse sobre a eletrocalha central o programa exibirá o ponto de captura, clique apenas quando o símbolo de captura perpendicular for exibido.

A eletrocalha/eletroduto perpendicular será inserida(o);
Após realizar esse procedimento o programa continua pedindo a informação de novos pontos, definindo outros condutos com as mesmas propriedades do conduto inicial. Para encerrar o comando, deve-se pressionar Esc ou Enter.

Lançando uma conexão de eletrocalha

Como as eletrocalhas são condutos rígidos é necessário a utilização de conexões para realizar curvas e derivações em sua instalação. Sendo assim, para que estes elementos sejam incluídos na lista de materiais é necessário incluir tais peças no projeto.

Observação: Para contabilizar curvas verticais na lista de materiais recomendamos a leitura do artigo Contabilizando as curvas verticais dos condutos na lista de materiais.

Para isso, proceda da seguinte forma:

Abra o croqui Fiação do pavimento desejado;
Acesse a guia Lançamento, grupo Rede e defina a Posição da conexão;

Ainda na guia Lançamento, acesse o grupo Conexão, comando Conexão;
Clique na conexão da eletrocalha para definir o ponto de inserção;
Na janela Peça, habilite todos os filtros, selecione a peça e a simbologia;

Observação: Se a peça desejada não estiver disponível quando os filtros estiverem habilitados recomendamos verificar qual(is) filtro(s) não está(ão) sendo atendido(s) e desabilitá-lo(s).

Determine o Ponto diretor e pressione Enter para encerrar o comando;

Observação: Se a conexão desejada não estiver disponível em nosso cadastro recomendamos incluí-la no programa seguindo os procedimentos descritos no artigo Exemplo: Cadastrando uma conexão para eletrocalha.

Simbologias 3D pré-configuradas para eletrocalhas

As eletrocalhas lisas e perfuradas já possuem simbologias 3D previamente modeladas e disponibilizadas no Cadastro de Peças. Nesses casos, não é necessário realizar qualquer cadastro ou configuração adicional. Basta lançar o conduto normalmente no croqui do projeto.

Com a representação realista habilitada, o modelo será gerado automaticamente conforme a simbologia correspondente. Você pode entender melhor sobre esse tema em [NOVO RECURSO] Representação 3D realista para condutos retangulares.

Perguntas Frequentes

Não encontrei o método de instalação para eletrocalhas nas propriedades do programa.

O método de instalação é definido nas propriedades do circuito ou do quadro, acessíveis pelo Gerenciador do programa. Para abrir o Gerenciador, vá à guia Operações, grupo Exibir, e clique em Gerenciador. Na janela Gerenciador, clique com o botão direito do mouse sobre o circuito/quadro desejado, selecione Propriedades e, então, ajuste o método de instalação.
