Verificações dos dados de um projeto
O AltoQi Visus conta com ferramentas para verificações dos dados utilizados no orçamento de um projeto. A seguir serão explicadas as funcionalidades de cada uma:
Composições e insumos utilizados;
Verificação dos objetos BIM sem quantitativos.
Composições e insumos utilizados
Esse recurso apresenta o banco de dados, com apenas as abas de composições e insumos, sendo que estes apresentam apenas o que está sendo utilizado no projeto. Para acessar essa ferramenta, siga os passos a seguir:

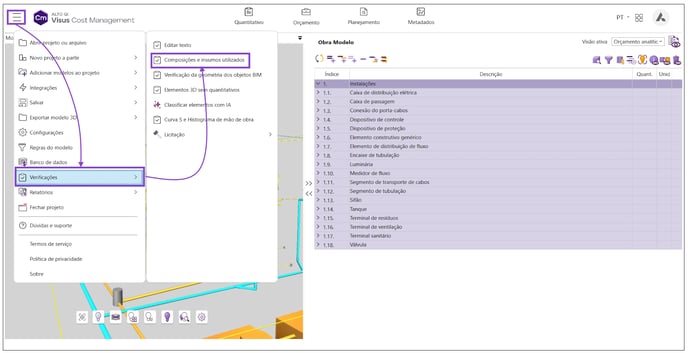

- Clicar em Verificações (botão
);
- Selecionar a opção Composições e isumos utilizados;
- A seguinte caixa, com as abas de Composições e Insumos, será aberta:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnb89f2a79457edebb19c80af71959176f01c277d736c7d35abdc1d2a9f83afc42f9b6e82d872b8f423051408bfbf76f7d.png)
Nessa ferramenta, é possível fazer alterações nas composições e insumo, conforme demonstrado no artigo Justificativas das alterações em composições e insumos.
Verificação dos objetos BIM sem quantitativos
O AltoQi Visus possui um recurso de verificação dos elementos 3D que não possuem quantitativos. O objetivo dessa ferramenta é demonstrar quais itens do modelo BIM não estão sendo quantificados e orçados. Esse recurso é importante pois com ele, o projetista conseguirá conferir se o orçamento está incompleto e dentre todos os elementos quais não estão sendo quantificados e orçados pelo software. São necessários os seguintes passos para acessar essa ferramenta:
- Primeiramente, clicar em Verificações (botão
);
- Selecionar a opção Elementos 3D sem quantitativos;
Note, que ao realizar esse processo, uma caixa vai abrir listando todos os elementos no 3D que não possuem quantitativo, conforme demonstrado na figura a seguir.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn1f468a3f3c9c16e9fefd3e8efb2e749cae006324d0db037b9f9231472a49959431d583a0a7df4fe69d677d5eeb9dd28e.png)
Ainda, é possível localizar o elemento selecionado, para saber onde o objeto 3D não quantificado se encontra. Para isso, siga os passos:
- Selecionar o elemento desejado, conforme exemplo abaixo, podendo ser selecionado mais de um;
- Clicar em Localizar elementos selecionados (botão
);
Após esse procedimento, é possível observar que o elemento selecionado será destacado no modo 3D.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn636faa8f02a858391715adc98819390d211b6737298ac6198fd8e38ec8d26b7ad33f02e80017ae6d59d77580dcc5d1be.png)
É possível observar na figura acima, que a lista possui elementos de outras disciplinas como não quantificados. Os objetos não quantificados possuem os seguintes motivos, nestes casos, o software entende que não estejam sendo contabilizados no orçamento e os apresenta como sem quantitativos:
- Estão inativos nas configurações do modelo IFC;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn1f468a3f3c9c16e9fefd3e8efb2e749cfee596fb595f0f32af7ff1a38fe60e6166a8af955f6ae00fd8f210a399bede30.png)
- Estão com os elementos desabilitados no filtro, encontrado nas configurações do modelo IFC;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnb9890756b2beabd428a916df65d526018c3be8a8e9c1a99d7f53d7577816d16a7340d8ba6e11177493007abe19cd8ac8.png)
- A opção Contabilizar este elemento na lista de quantitivos está desabilitada nos Filtros de extração de dados;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn8f410970fa8ba72dbf3d957c0ced92146bd3ed72ad66cb77790cd7f34632a3c1d64640383d4f257462eb09db835a310a.png)
- Os elementos encontram-se desativados na Medição dos objetos e/ou desabilitados nos Filtros dos elementos;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn8f410970fa8ba72dbf3d957c0ced92143e70c413593c6da5c2a586f7cec6ce16610feb587611058b4f824a513fc91f0e.png)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn915ec756378b613a132ffd219a3a92c69ae470fd14261ca1d19fc5c777b8f8a06f708175feaa8b35843fcd97ae66fcd6.png)
Neste exemplo, a lista aprece limpa, pois todos os elementos da disciplina estrutural possuem quantitativos.
Para maiores informações sobre os filtros de dados, recomendamos a leitura do artigo Conhecendo a janela filtro de extração de dados.
