Como editar os lançamentos através da Visão 3D

Como mover elementos na visão 3D do AltoQi Builder?

Durante as etapas de modelagem, revisão e compatibilização de projetos, pode ser necessário reposicionar elementos para solucionar interferências ou realizar ajustes no lançamento.

No AltoQi Builder, o comando Mover permite reposicionar elementos diretamente no modelo 3D, sem a necessidade de retornar ao croqui 2D. Durante o reposicionamento, as conexões adjacentes são ajustadas automaticamente, permitindo manter o contexto visual do projeto durante a edição.

Neste artigo, você aprenderá como selecionar e mover um ou mais elementos diretamente na visão 3D.

Como mover elementos na visão 3D?

Para reposicionar elementos diretamente no modelo 3D:

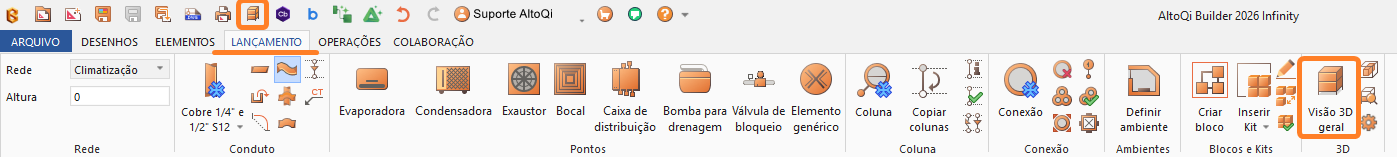

1. Acesse a visão 3D do projeto, diretamente pelo cabeçalho do programa ou através da guia Lançamento, grupo 3D, comando Visão 3D Geral.

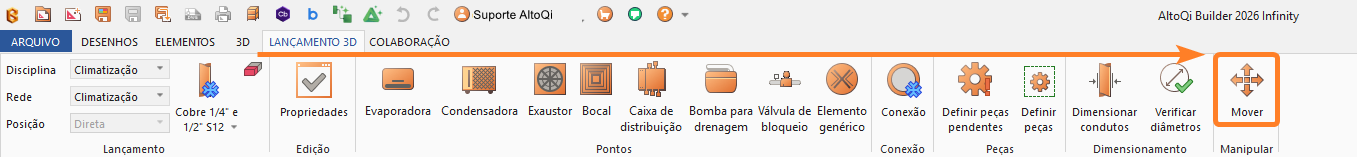

2. Na guia Lançamento 3D, localize o grupo Manipular e selecione o comando Mover.


3. Na barra de comando, será exibida a mensagem Mover - Selecione.
4. Selecione o elemento ou os elementos que deseja reposicionar.



   ⚠️DICA: Para mover vários elementos ao mesmo tempo, pode-se realizar a seleção das seguintes formas:

   • Mantenha a tecla Ctrl pressionada e faça uma seleção em área com o mouse.
   • Mantenha a tecla Shift pressionada enquanto clica nos elementos desejados.
5. Após selecionar todos os elementos, pressione Enter.
6. Defina o ponto de referência que será utilizado para o deslocamento.
7. Pressione Enter.
8. Escolha o plano de trabalho no qual o deslocamento será realizado: XY, XZ ou YZ.

   ⚠️DICA: Para a troca rápida do plano de trabalho, utilize a tecla de atalho F11.

9. Direcione o ponteiro do mouse para a posição desejada.

   ⚠️DICA: Para ativar ou desativar o modo Ortogonal, utilize a tecla de atalho F8.

10. Clique para confirmar a nova posição ou digite o valor do deslocamento.

Ao concluir o comando, os elementos serão reposicionados no modelo 3D e suas conexões adjacentes serão ajustadas automaticamente.

Exemplos:

Compatibilização hidráulico x estrutural

Compatibilização elétrico x arquitetônico

Como desfazer um deslocamento?

Caso seja necessário desfazer a movimentação realizada, utilize o atalho Ctrl+Z ou o comando Desfazer, presente nos atalhos do cabeçalho do programa.

O comando para desfazer pode ser utilizado desde que você permaneça na aba da visão 3D. Ao sair dessa aba, o histórico de modificações é limpo e não será possível desfazer a movimentação por meio desse histórico.

Quando utilizar o comando Mover?

O recurso pode ser utilizado em diferentes tipos de elementos e disciplinas e é especialmente útil durante atividades de modelagem, revisão e compatibilização.

Por exemplo, o comando pode auxiliar no reposicionamento de elementos durante:

• Compatibilizações entre projetos hidráulicos e estruturais.
• Compatibilizações entre projetos elétricos e arquitetônicos.
• Ajustes de posição identificados durante a revisão do modelo 3D.

Dessa forma, projetistas e coordenadores BIM podem realizar ajustes mantendo a visualização do contexto tridimensional do projeto.

Como apagar elementos na visão 3D (eleminar conexão)

Durante as etapas de modelagem, revisão e compatibilização de projetos, pode ser necessário eliminar uma conexão simples entre dois condutos para transformá-los em um trecho contínuo.

No AltoQi Builder, é possível eliminar essas conexões diretamente no modelo 3D, sem a necessidade de retornar ao croqui 2D. Ao apagar a conexão, os condutos são unidos, proporcionando no ambiente tridimensional o mesmo resultado do comando Eliminar conexões disponível no croqui 2D.

Como eliminar uma conexão no 3D?

Para eliminar uma conexão simples entre dois condutos diretamente no modelo 3D:

1. Acesse a visão 3D do projeto.

2. Acesse a guia Lançamento 3D.

3. Selecione a conexão que deseja eliminar.

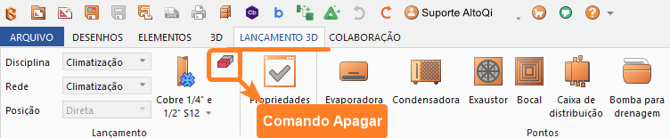

4. Acione o comando Apagar, no grupo Lançamento, ou pressione a tecla Delete.





Ao executar o comando, o Builder remove a conexão selecionada e une os condutos, formando um trecho contínuo.

Quando eliminar conexões diretamente no 3D?

Esse recurso é especialmente útil durante atividades de modelagem, revisão e compatibilização realizadas diretamente no modelo 3D.

Por exemplo, o comando pode ser utilizado quando for necessário:

• Eliminar uma conexão simples entre dois condutos.

• Unificar dois condutos em um trecho contínuo.

• Realizar ajustes de conexões identificados durante a revisão do modelo 3D.

Dessa forma, projetistas podem realizar esses ajustes mantendo a visualização do contexto tridimensional do projeto.

Edição da geometria das peças

Na visão 3D, torna-se mais fácil de visualizar os possíveis conflitos que precisam ser ajustados, como exemplificado na figura abaixo, onde um tubo da rede pluvial se cruza com um da rede de esgoto.



Neste caso, uma possível solução seria alterar a elevação do conduto de saída da caixa pluvial, para isso:

• Selecione a caixa de areia pluvial e acesse a guia 3D, grupo Edição, comando Propriedades;
• Para este exemplo, pode-se alterar o valor do "Desvio de saída" para que a tubulação saída da caixa por uma elevação inferior. A cada alteração no valor das propriedades, a visão 3D se atualiza com as mudanças.

Com a alteração do valor, os tubos passaram a não se cruzar mais, como mostrado na animação abaixo.







Definição das peças (trocas)

Na visão 3D, também é possível identificar possíveis dificuldades construtivas que precisam ser ajustadas, como o exemplo da figura abaixo, em que o uso excessivo de curvas torna-se inviável onde não há muito espaço.

Para alterar as curvas por joelhos, siga os seguintes passos:

• Selecione a curva de 90° e acesse a guia 3D, grupo Edição, comando Propriedades;
• Altere o grupo de "Curva 90" para "Joelho 90";







Alteração da elevação das peças

Na visão 3D, torna-se mais fácil de visualizar as possíveis dificuldades construtivas que precisam ser ajustadas, como o exemplo da figura abaixo, onde uma tubulação está cruzando com outra:







É importante destacar que, diferentemente das conexões, os condutos não possuem coordenadas individuais (X, Y, Z). Isso ocorre porque sua geometria é definida pelos pontos de conexão.

Assim, qualquer alteração de posição (elevação ou deslocamento) deve ser realizada através das conexões associadas, refletindo automaticamente no posicionamento dos condutos correspondentes.

Para isso:

1. Selecione os elementos desejados, com o auxílio da tecla Shift, e acesse a guia 3D, grupo Edição, comando Propriedades;
2. Ao alterar o Z para um valor mais alto, os tubos passam a não se cruzar mais.

Observação: Ao selecionar diferentes tipos de elementos, como por exemplo conexões, colunas, reservatórios, condutos, etc, será necessário alterar o grupo de elementos na janela Propriedades e alterar a posição Z em cada grupo.  O mesmo se aplica se selecionado elementos de diferentes pavimentos, deve-se alterar os pavimentos e selecionar o grupo de elementos para aplicar as mudanças nas propriedades.



Observação: Assim como a elevação, também é possível alterar as coordenadas X e Y para melhor posicionar uma dada conexão.

Os procedimentos indicados neste artigo, também podem ser utilizados para editar as propriedades de outras peças e conexões.



Perguntas frequentes

É possível mover mais de um elemento ao mesmo tempo na visão 3D?

Sim. É possível selecionar vários elementos utilizando a seleção em área com o mouse enquanto mantém a tecla Ctrl pressionada ou mantendo Shift pressionado enquanto clica nos elementos.

Quais planos de trabalho podem ser utilizados para movimentar os elementos?

O deslocamento pode ser realizado nos planos de trabalho XY, XZ ou YZ.

É necessário retornar ao croqui 2D para reposicionar um elemento?

Não. O comando Mover permite realizar o reposicionamento diretamente no modelo 3D.

O que acontece com as conexões ao mover um elemento?

Durante o reposicionamento, as conexões adjacentes ao elemento são ajustadas automaticamente.

É possível informar um valor exato para o deslocamento?

Sim. Após definir o plano de trabalho e a direção do deslocamento, é possível digitar um valor de deslocamento em vez de confirmar a posição apenas com o mouse.

Posso desfazer uma movimentação realizada no modelo 3D?

Sim. Utilize Ctrl+Z enquanto permanecer na aba da visão 3D. Se você sair dessa aba, o histórico de modificações será limpo.
