Como utilizar malha base em lajes?

Uma das possibilidades disponíveis para o detalhamento de lajes no AltoQi Eberick são as armaduras no formato de malha base. Ao optar por este tipo de armadura, é possível definir a bitola e o espaçamento desejados, que serão considerados pelo programa no dimensionamento do painel de laje. Esta solução é comumente adotada em lajes de fundação (radier) e também usual em painéis de grandes dimensões, como lajes planas, cogumelo ou nervuradas.

Ao definir uma malha base para a laje, o AltoQi Eberick calcula o momento resistente das barras em cada direção. Nas regiões em que a solicitação for superior à este momento, o programa posiciona armaduras adicionais para garantir que o painel de laje atenda ao dimensionamento estrutural.

Configuração da malha base

Para configurar a malha base adotada em seu projeto, acesse Guia Estrutura > botão Projeto > Dimensionamento. Na aba Lajes, pressione o botão Regiões. Nesta janela, na seção Malha base inferior, configure o diâmetro e o espaçamento adotado nas duas direções da malha base. Para lajes nervuradas, também é possível configurar a quantidade de barras adotadas para cada nervura.

O AltoQi Eberick também permite que uma malha base seja posicionada na região superior da laje. Para configurá-la, basta alterar o diâmetro e espaçamento da seção Malha base superior.

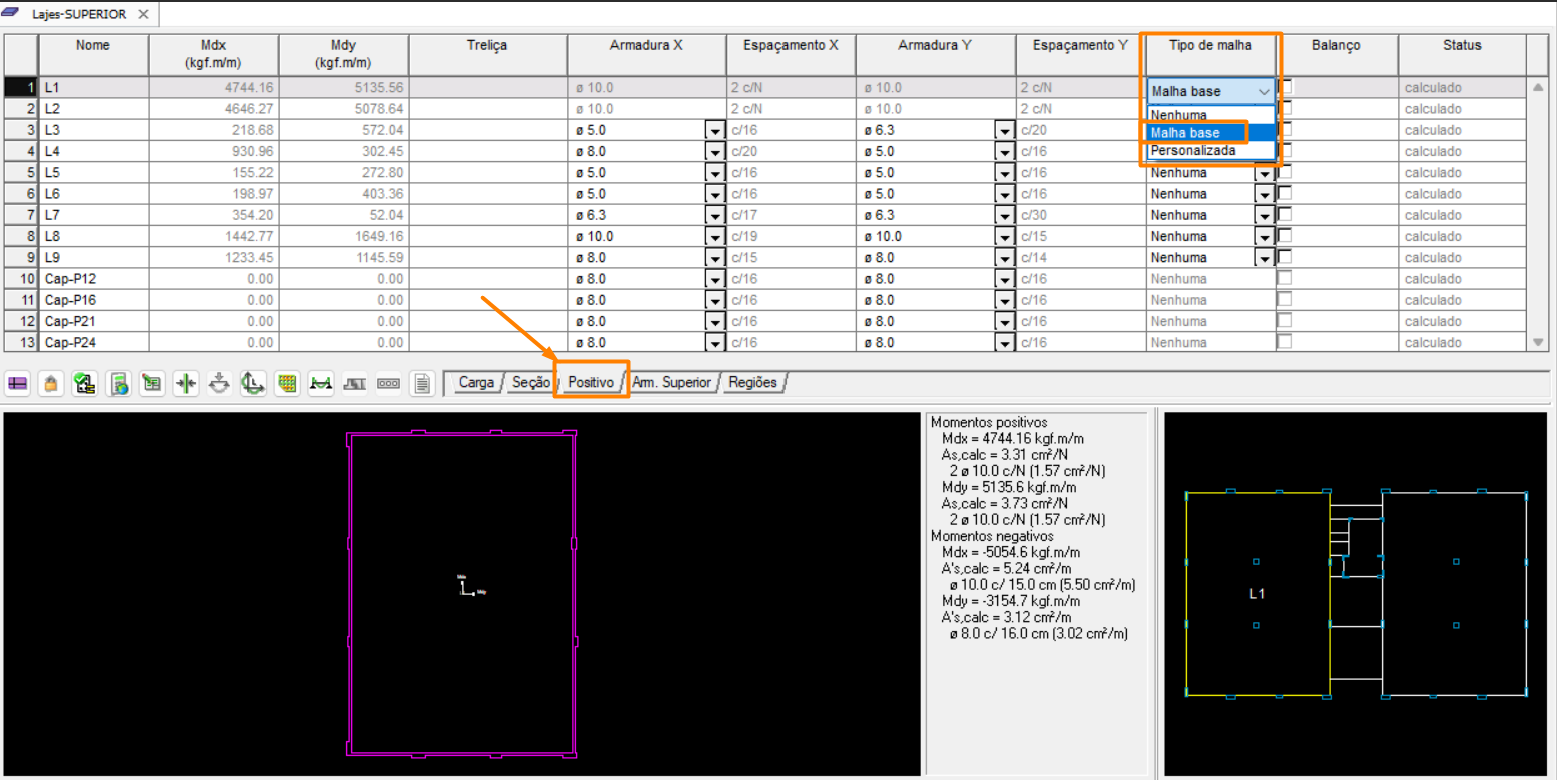

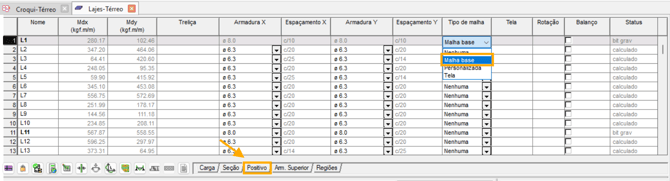

Após configurar as propriedades da malha base, para adotá-la no detalhamento dos seus painéis, acesse a janela de Dimensionamento de Lajes (botão ). Na aba Positivo, no campo Tipo da malha, escolha a opção Malha base:

- Nenhuma: o programa exibe apenas as armaduras que atendem ao dimensionamento.
- Malha base: aplica os parâmetros configurados em Dimensionamento > Regiões > Malha base (conforme este artigo).
- Personalizada: permite definir diâmetro e espaçamento específicos (conforme o artigo [NOVO RECURSO] Armadura personalizada em lajes: como configurar e aplicar no AltoQi Eberick)

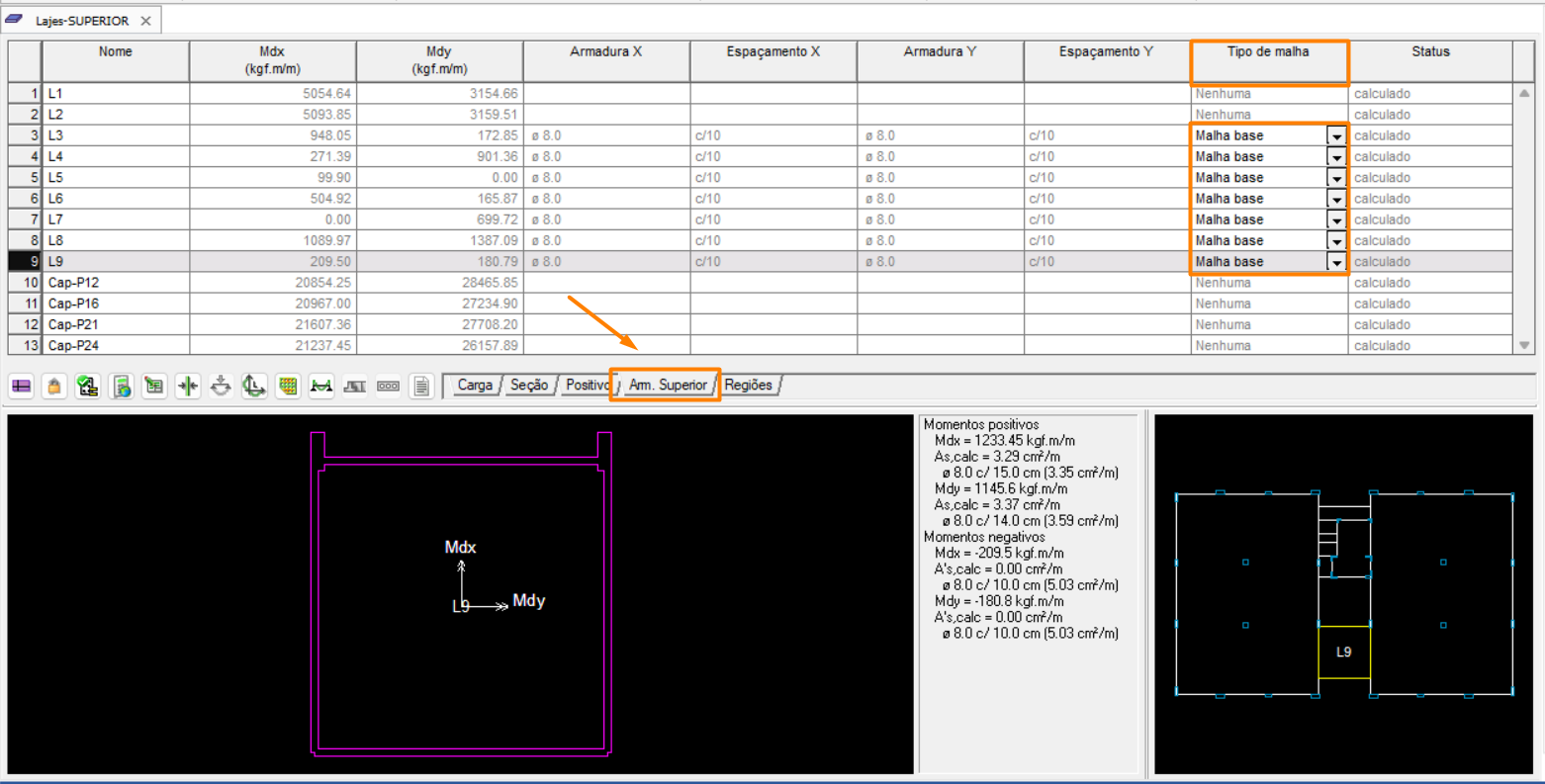

Da mesma forma, na coluna Tipo de manha da aba Arm negativa, define-se o seu uso para a laje.

Na detalhamento abaixo, vemos um exemplo desta armadura para uma laje plana. A armadura de malha base é representada pela indicação BASE na prancha.

Já as regiões onde foram necessárias armaduras adicionais, ou seja, onde o esforço solicitante é superior à resistência oferecida apenas pelas armaduras da malha base, são destacas em linhas tracejadas, com as cotas automáticas indicando sua posição sobre a laje. Você ainda pode configurar as armaduras adicionais por meio da aba Regiões.

Observação: Atualmente a malha base se aplica somente a lajes maciças e nervuradas no programa.

Voltar ao topo

Representação das armaduras em malha

Para as armaduras do tipo malha base ou malha personalizada, a partir da atualização 2026-02, o programa passou a permitir a definição de como elas serão apresentadas no detalhamento das pranchas. Essa flexibilidade permite adaptar o nível de informação conforme o padrão adotado pelo projetista.

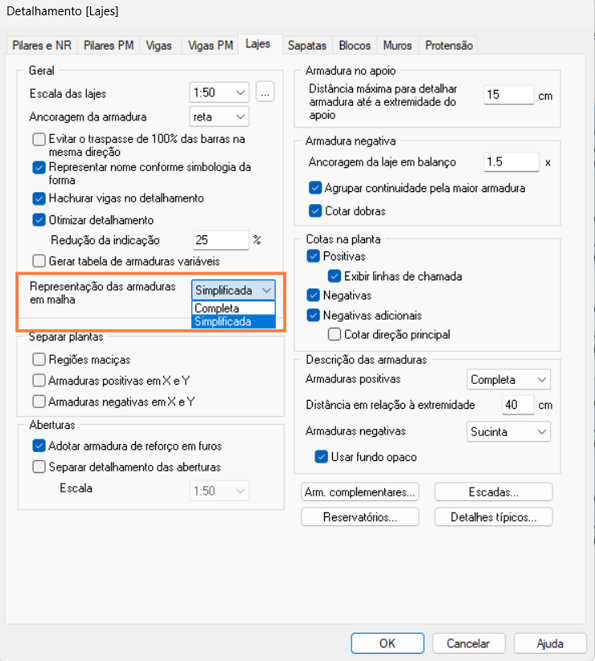

Essa configuração pode ser acessada na Guia Estrutura > grupo Configurações > Projeto > Detalhamento > Lajes. No campo Representação das armaduras em malha, é possível escolher entre:

Simplificada: apresenta a armadura de forma resumida.
Completa: exibe as barras individualmente, com suas respectivas quantidades e comprimentos.

Captura de tela 2026-04-23 140350-1

Por default, o programa utiliza o detalhamento simplificado. Caso seja necessário apresentar as barras individualmente nas pranchas, basta alterar a configuração.

Perguntas frequentes

1. Em quais tipos de laje é possível utilizar malha base?
O recurso está disponível para lajes maciças e nervuradas no AltoQi Eberick.

2. A malha base substitui todas as armaduras da laje?
Não. A malha base define uma armadura inicial. Quando necessário, o programa adiciona armaduras complementares para atender ao dimensionamento.

3. Quando utilizar o detalhamento completo da malha?
O detalhamento completo é indicado quando se deseja apresentar todas as barras individualmente nas pranchas, facilitando a interpretação e execução em obra.
