[NOVO RECURSO] Armadura personalizada em lajes: como configurar e aplicar no AltoQi Eberick

Este artigo explica como utilizar o novo recurso de armadura personalizada em lajes, que permite ao projetista definir diretamente o diâmetro e o espaçamento da armadura base em cada direção, garantindo detalhamentos mais econômicos e adaptados às necessidades do projeto.

A principal melhoria desta atualização é a possibilidade de reduzir o impacto de erros no dimensionamento. Agora, os erros de dimensionamento não comprometem mais todo o painel da laje, mas são identificadas apenas em regiões específicas, permitindo maior controle e precisão no detalhamento.

Assuntos abordados neste artigo

• Quando posso utilizar o recurso
• Como configurar a armadura personalizada
• Dimensionamento e Detalhamento
• Perguntas frequentes

Quando posso utilizar o recurso

O recurso está disponível para Lajes Maciças (Positivo e Arm. Superior) e Lajes Nervuradas (Positivo).

Utilize este recurso quando desejar:

• Reduzir o impacto de erros no dimensionamento, que agora aparecem em regiões específicas da laje, e não mais em todo o painel.
• Adotar uma armadura uniforme menor em toda a laje, permitindo que o software complemente apenas as regiões críticas.
• Personalizar o diâmetro e o espaçamento da armadura base para obter maior controle e economia no detalhamento.

Como configurar a armadura personalizada

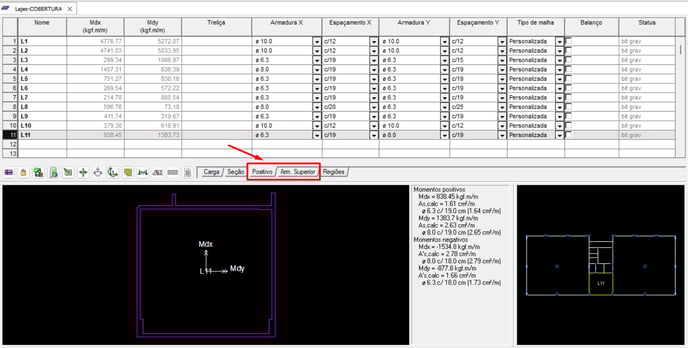

1. Acesse a janela de dimensionamento de lajes

   • Acesse as abas Positivo ou Arm. Superior.

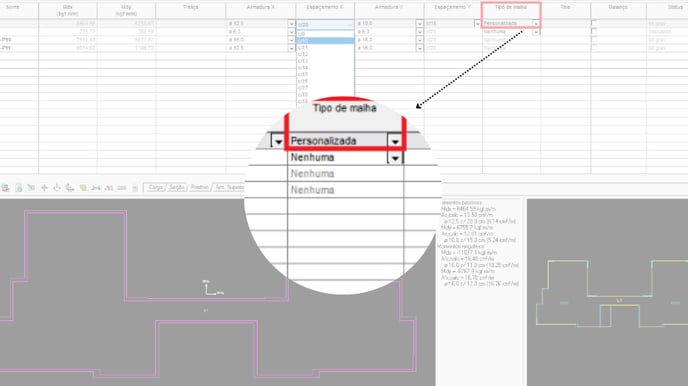

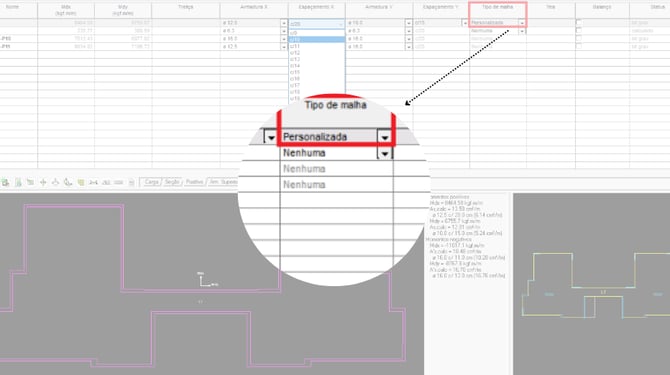

2. Escolha o tipo da malha

   • No campo Tipo da malha, escolha a opção "Personalizada":

     • Nenhuma: o programa exibe apenas as armaduras que atendem ao dimensionamento.

     • Malha base: aplica os parâmetros configurados em Dimensionamento > Regiões > Malha base (conforme artigo Como utilizar malha base em lajes?).

     • Personalizada: permite definir diâmetro e espaçamento específicos.

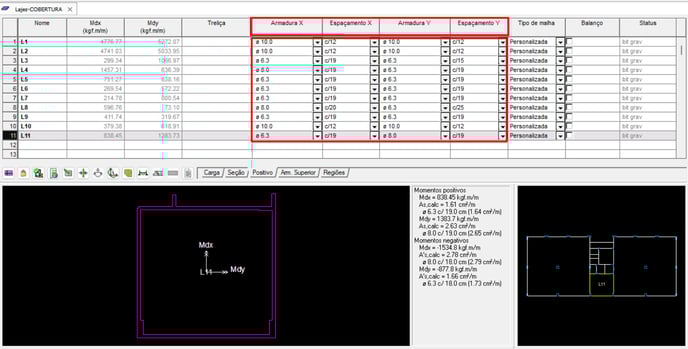

1. Defina os parâmetros da armadura personalizada

   • Diâmetro: selecione entre as opções habilitadas em Materiais e durabilidade.

   • Espaçamento: escolha dentro do intervalo definido por limites mínimos e máximos.

   • Para lajes nervuradas, o programa apresenta automaticamente as combinações possíveis (exemplo: 2 Ø c/N).



Dimensionamento e Detalhamento

• O programa realiza as verificações de acordo com os parâmetros definidos.

• Caso sejam necessárias armaduras adicionais, regiões críticas são criadas automaticamente.

• Se alguma região não puder ser dimensionada, o erro será exibido apenas nessa região específica, em vez de comprometer toda a laje.

• No detalhamento, o software apresenta as armaduras dimensionadas e marca com hachura apenas as áreas que apresentaram erro.

Perguntas Frequentes

1. Preciso configurar manualmente as armaduras adicionais?
Não. O software gera automaticamente os reforços apenas onde forem necessários.

2. Posso definir diâmetros diferentes em cada direção da laje?
Sim. O recurso permite definir armaduras distintas para direções X e Y.

3. Em quais tipos de laje o recurso pode ser aplicado?
O recurso está disponível para Lajes Maciças (Positivo e Arm. Superior) e Lajes Nervuradas (Positivo).
