Inserindo cotas em planta e no detalhe isométrico

Para auxiliar na execução da obra, é interessante incluir algumas cotas no projeto. Cota é a denominação dada a toda e qualquer medida expressa em projetos. É a linha onde marcam os pontos que limitam um determinado elemento, especificando nesta o seu valor.

O AltoQi Builder permite inserir as cotas nas plantas baixas e nos detalhes isométricos, utilizando 4 comandos diferentes.

Como lançar uma Cota ortogonal
Como lançar uma Cota alinhada
Como lançar uma Cota angular
Como lançar uma Cota radial.
Inserindo as cotas no detalhe isométrico
Como utilizar as Cotas dinâmicas
Como lançar uma Cota automática
Perguntas Frequentes

Como lançar uma Cota Ortogonal

É usada quando deseja-se cotar elementos nas direções verticais e horizontais. Ao utilizar este comando em objetos inclinados, é mostrado o valor da projeção vertical ou horizontal do mesmo.

Para inserir a cota ortogonal:

Acesse a guia Elementos, grupo Cotas e selecione Cota ortogonal;

Informe o ponto inicial do elemento que deseja cotar;
Informe o ponto final do elemento que deseja cotar;

Observação: A ordem de definição dos pontos não altera a apresentação da cota.

Informe a posição onde a linha da cota será inserida;

Observação: Quando for exibida a mensagem para escolher a posição da cota, são possíveis duas alternativas: direcionar o mouse na horizontal ou na vertical. O resultado das duas possibilidades são apresentadas abaixo.

Pressione Enter para finalizar.

Como lançar uma Cota alinhada

É usada quando deseja-se cotar a medida de menor distância entre os dois pontos definidos, ou seja, uma cota alinhada entre os pontos informados.

Para inserir a cota alinhada:

Acesse a guia Elementos, grupo Cotas e selecione Cota alinhada;

Informe o ponto inicial do elemento que deseja cotar;
Informe o ponto final do elemento que deseja cotar;
Informe a posição onde a linha da cota será inserida;
Pressione Enter para finalizar.

Utilizando o mesmo exemplo exibido no item acima, que é inclinado o resultado apresentado será o exibido abaixo.

Como lançar uma Cota angular

É utilizada para inserir cotas com a informação de ângulo entre duas semirretas.

Para inserir a cota angular:

Acesse a guia Elementos, grupo Cotas e selecione Cota angular;

Informe o ponto central, que é o vértice do ângulo;
Informe o ponto inicial, que deverá formar a primeira semirreta;
Informe o ponto final, que deverá formar a segunda semirreta;

Observação: O ângulo a ser cotado será o formado entre as duas semirretas definidas.

Informe a posição onde a linha da cota será inserida;

Observação: Quando for exibida a mensagem para escolher a posição da cota, são possíveis duas alternativas: direcionar o mouse para obter o ângulo interno ou o ângulo externo entre as duas semirretas.

Pressione Enter para finalizar.

Como lançar uma Cota radial

É utilizada para medir o raio das circunferências dos elementos.

Para inserir a cota radial:

Acesse a guia Elementos, grupo Cotas e selecione Cota radial;

Informe o círculo que deseja cotar o raio;
Informe a direção da cota.

Inserindo as cotas no detalhe isométrico

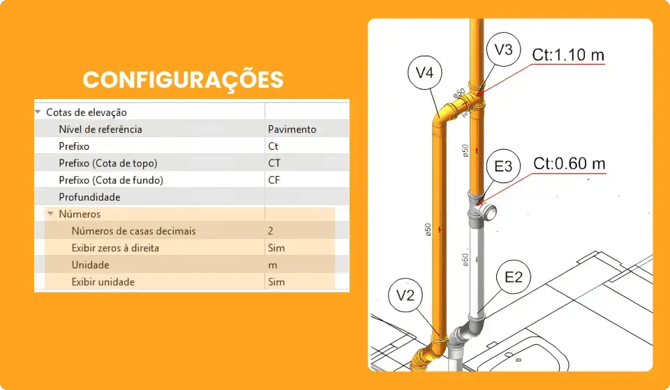

💡Nos detalhes isométricos, as cotas de elevação podem ser formatadas conforme o padrão do projeto. É possível definir casas decimais, exibição de zeros, unidades ao lado do valor e escolher entre mm, cm, m ou pés. Essa flexibilidade garante projetos mais claros e adequados a diferentes exigências.

cotas elevação

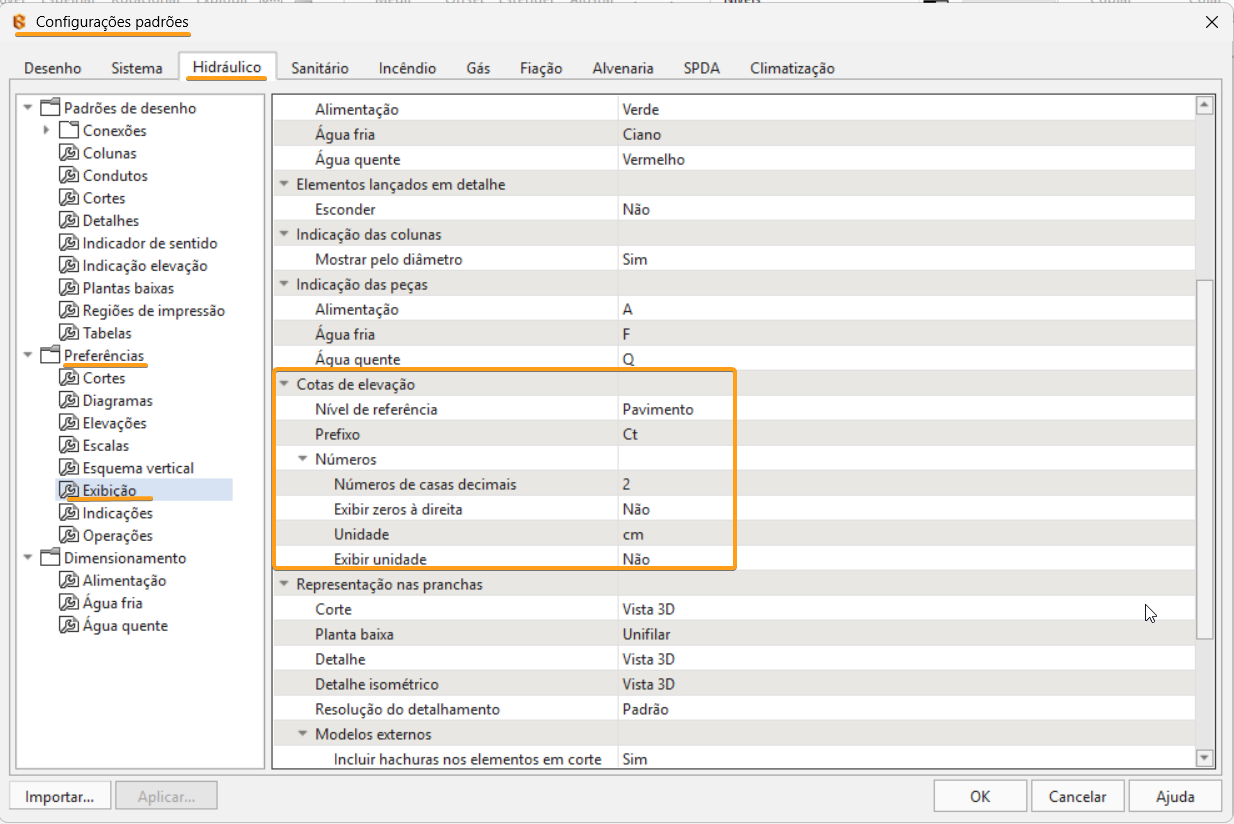

Para ajustar, acesse Configurações > Disciplina > Preferências > Exibição > Cotas de elevação.

Em um projeto internacional que exige cotas em pés e sem casas decimais, o projetista ajusta as preferências e o programa atualiza automaticamente todas as cotas, mantendo o projeto padronizado e consistente até a última revisão.

Recurso exclusivo do modelo assinatura, a partir da atualização 2025-11.

O procedimento para inserção das cotas no detalhe é o mesmo procedimento realizado em planta, porém deve-se estar atento ao Plano definido na Guia Lançamento – Grupo Rede.

Observação: Alternativamente, pode-se utilizar a tecla F11 para variar o plano corrente.

Observação: Para criar um detalhe isométrico recomendamos a leitura do artigo Criando um detalhe isométrico.

A seguir detalharemos como lançar uma cota ortogonal entre dois elementos lançados na mesma posição X, Y mas em elevações diferentes.

Para inserir a cota ortogonal:

Acesse a guia Lançamento e no grupo Rede defina o Plano desejado ou utilize a tecla F11 para alterar o plano. Em nosso exemplo poderá ser Plano XZ ou Plano YZ;
Acesse a guia Elementos, grupo Cotas e selecione Cota ortogonal ;
Informe o ponto inicial do elemento que deseja cotar, neste exemplo a conexão do chuveiro;
Informe o ponto final do elemento que deseja cotar, neste exemplo o registro logo abaixo;
Informe a posição onde a linha da cota será inserida;
Pressione Enter para finalizar ou continue inserindo as cotas;
Para continuar inserindo cotas na mesma direção basta clicar sobre as próximas conexões abaixo do registro;

Observação: Caso o próximo ponto seja o piso, digite 0 e tecle Enter.

Na animação abaixo abaixo é possível visualizar o lançamento de cotas descritos no procedimento acima utilizando o plano XZ.

Observação: Para alterar o tamanho do texto da cota e unidades de medida, recomendamos a leitura dos artigos:

Como utilizar as Cotas dinâmicas

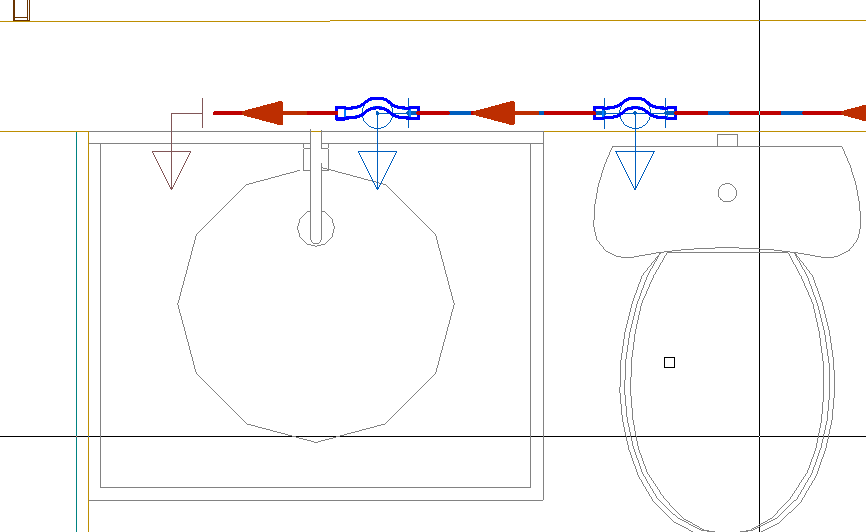

Quando uma cota ortogonal ou cota alinhada é lançada sobre uma conexão, coluna ou em um elemento volumétrico (reservatórios, placas solares, módulos fotovoltaicos, boilers, caixas de passagem, etc) em um croqui ou detalhe, ela é considerada uma cota dinâmica, pois quando estas conexões, colunas ou elementos são movidos, a cota é atualizada com a nova medida.

Esta melhoria está disponível para cotas lançadas nas atualizações 2023-05 ou superiores do AltoQi Builder. Nos projetos cujas cotas foram inseridas em atualizações anteriores a 2023-05, as cotas não possuirão esta propriedade, mesmo que o projeto seja aberto numa atualização mais recente.

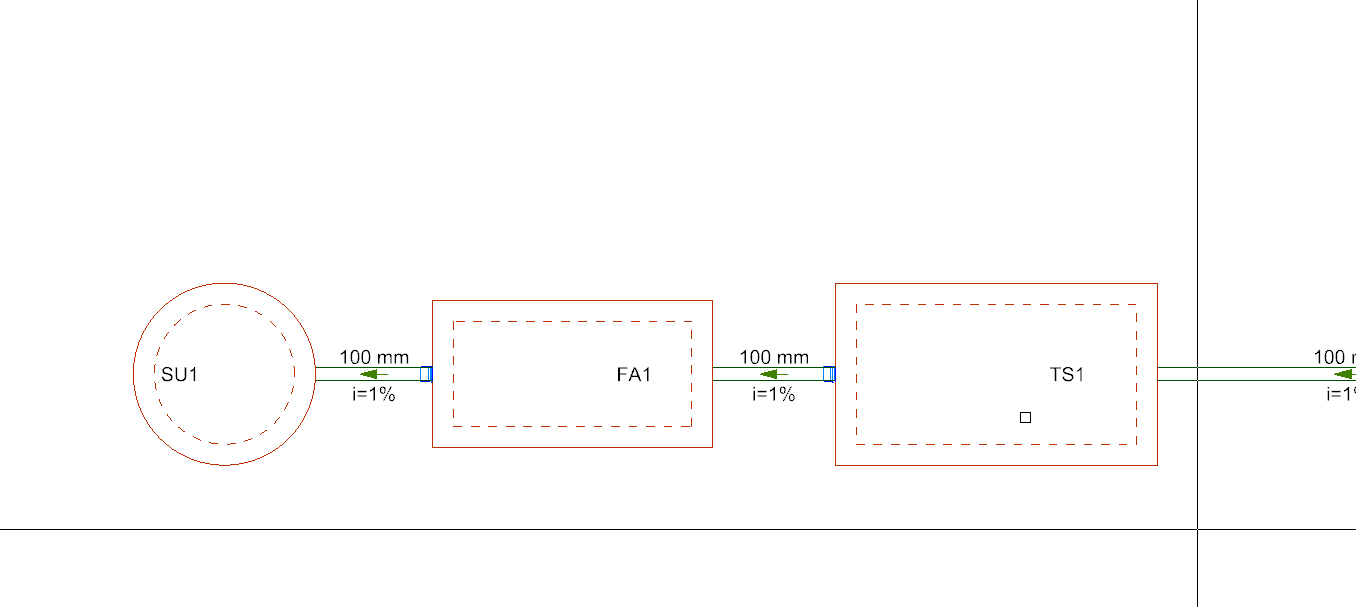

Da mesma forma que, ao editar a medida de uma cota, o programa reposiciona as conexões automaticamente para que essa nova distância definida entre os elementos. Para mais informações recomendamos acessar o artigo Como lançar um elemento a uma distância fixa de uma referência?

Observação: Esta melhoria está disponível a partir da revisão 2024-08 do AltoQi Builder (versão Assinatura)

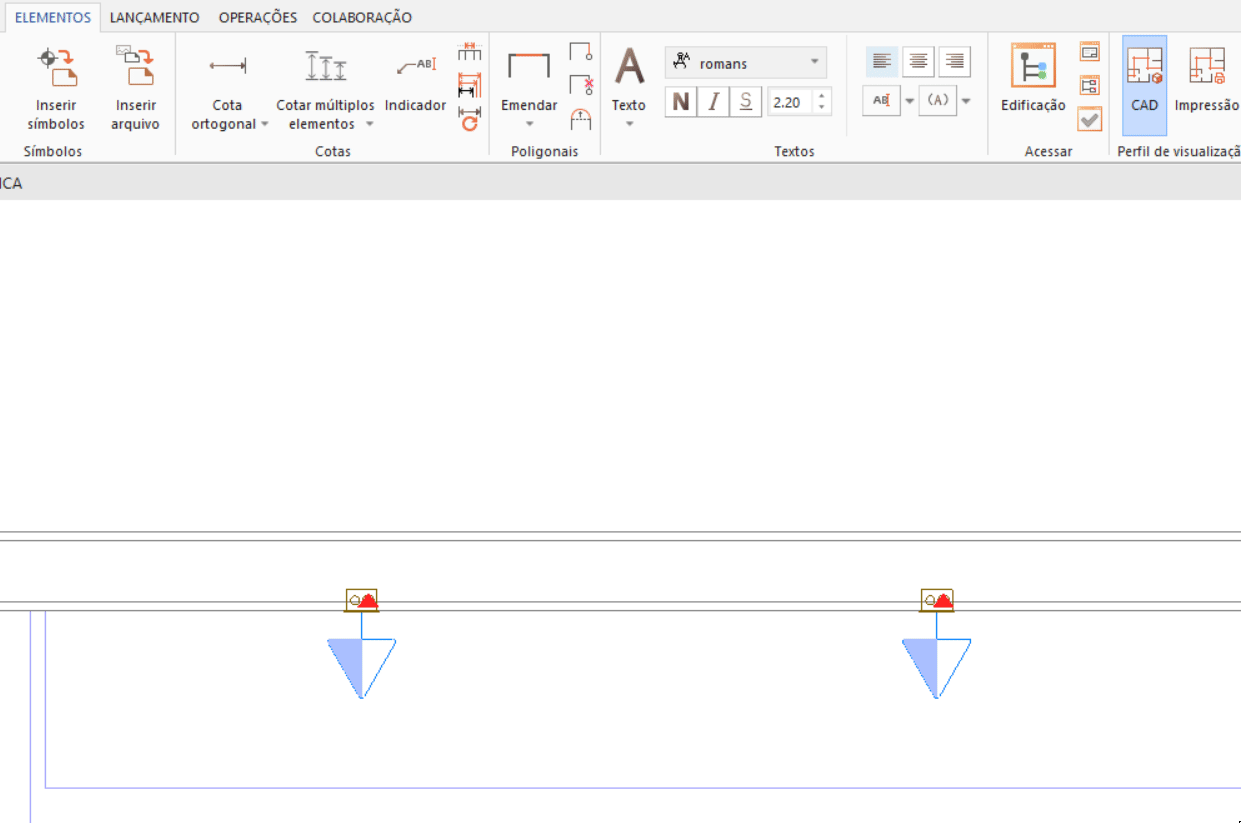

No projeto elétrico, o projetista pode criar cotas dinâmicas entre pontos da simbologia 2D das tomadas, sem se limitar ao ponto de conexão.

Durante o comando de cota ortogonal, é possível capturar pontos da simbologia da peça. A extremidade da cota permanece vinculada exatamente à posição definida na simbologia, garantindo maior precisão, agilidade no detalhamento e mais flexibilidade nos ajustes do projeto.

Esta ampliação de possibilidades pontos de captura para cotas dinâmicas estará disponível na atualização 2026-02 para cliente a partir da versão 2024 e assinatura!

Como lançar uma Cotas automáticas

É possível realizar o lançamento de cotas em múltiplos elementos de uma única vez através do comando Cotar múltiplos elementos . Os procedimentos e demais informações sobre este comando é apresentada no artigo Inserindo cotas automáticas em planta baixa e detalhe isométrico.

Realizando os procedimentos descritos neste artigo é possível incluir cotas em seu projeto, de forma a detalhar as medidas desejadas.

Perguntas Frequentes

O que acontece com a cota ao trocar a simbologia 2D da peça?
A cota permanece vinculada à mesma conexão.

A posição da cota é alterada após a troca da simbologia 2D?
Não. A cota mantém a mesma posição de captura anterior à troca.

Se a conexão elétrica não estiver visível (nível de desenho desligado), a cota é perdida?
Não. A cota dinâmica continua existindo e seu valor pode ser alterado normalmente.

É possível criar cotas dinâmicas em ambientes onde a simbologia 2D não é capturável ou selecionável (como Detalhes isométricos e Cortes do projeto Fiação)?
Não. Nesses ambientes não é possível criar cotas dinâmicas a partir da simbologia 2D.

O preview paramétrico da caixa da conexão elétrica pode ser utilizado para criar cotas dinâmicas?
Não. Ele não será considerado para a criação de cotas dinâmicas.

Os campos internos da simbologia 2D podem ser capturados pela cota?
Não. Campos internos à simbologia 2D não são capturáveis pela cota.
