      Inserindo cotas automáticas em planta baixa e detalhe isométrico

      O AltoQi Builder é reconhecido por sua capacidade de simplificar e otimizar a criação de desenhos detalhados dos projetos. Para melhorar ainda mais essa experiência, o software oferece recursos avançados, como a inserção de Cotas automáticas.
      As cotas automáticas permitem em um único comando, cotar múltiplos elementos no croqui de projeto e neste artigo será apresentado como essa funcionalidade torna o trabalho mais eficiente, assegurando a exatidão das informações e proporcionando um fluxo de trabalho mais produtivo.



      Observação: O recurso de cotas automáticas está disponível a partir da revisão 2023-05 do AltoQi Builder (versão Assinatura).

      Configurações de Cotas automáticas

      Antes de inserir as cotas nos croquis de projeto, pode-se alterar as configurações das cotas automáticas e definir de que forma elas serão exibidas no croqui:  Separadas ou  Agrupadas. A imagem abaixo, ilustra a diferença da duas formas de lançamento:



      Para fazer a modificação da configuração, siga com os procedimentos abaixo:
      1. Com seu projeto aberto, acesse o Menu Arquivo e Configurações;
      2. Acesse a aba da Disciplina de projeto em que as cotas serão lançadas;
      3. Em Preferências, acesse Operações;
      4. Em Cotar múltiplos elementos defina se as cotas serão Separadas ou Agrupadas em Planta baixa, nos Detalhes e Detalhes isométricos;
      5. Clique em OK para salvar as alterações.


      Observação: Nas configurações do programa, você pode aproveitar para personalizar a apresentação das cotas no desenho, como apresentam os artigos disponíveis em nossa base de conhecimento:  Como alterar a unidade de medida das cotas e  Como alterar o tamanho do texto das cotas.

      Lançando Cotas automáticas em planta baixa

      Definido a forma de representação das cotas automáticas, abra o croqui de projeto onde deseja-se inseri-las. É importante ressaltar que o recurso de cotas em múltiplos elementos é específico para cotar  Conexões e Colunas nos projetos em um croqui. Elementos básicos de desenho, como linhas, poligonais e arcos, podem ser cotados com as outras ferramentas de cotas disponíveis, conforme apresentado no artigo  Inserindo cotas em planta e no detalhe isométrico.
      1. Com seu croqui de projeto aberto, acesse a guia Elementos, grupo Cotas, comando Cotar múltiplos elementos ;
      2. A linha de comando exibirá Cotar múltiplos elementos - Selecione, portanto selecione as conexões e/ou colunas do projetos que deseja cotar, clicando sobre elas ou através de caixas de seleção;

      Observação:  Se durante a seleção das conexões ou colunas a mensagem "O ponto informado encontra-se em uma ordenada diferente da atual. Deseja mudar a ordenada atual para XX?" for exibida, clique em Não, para que as cotas tenham a mesma referência de altura.
      1. Tecle Enter para confirmar a seleção;
      2. A linha de comando exibirá Linha de cota múltipla - Ponto inicial. Defina um ponto no croqui onde as cotas terão início;
      3. A linha de comando exibirá Linha de cota múltipla - Ponto final. Defina o ponto no croqui até onde as cotas irão se estender;
      4. A linha de comando exibirá Cotar múltiplos elementos - Posição e a projeção das cotas acompanhará o cursor do mouse. Defina a melhor posição para inserir as cotas;
      5. As cotas foram inseridas.
      Exemplo - Cotas agrupadas:


      Exemplo - Cotas separadas:



      Os mesmos procedimentos apresentados são aplicáveis para cotar dentro de Detalhes 2D.

      Lançando Cotas automáticas em detalhe isométrico

      Também é possível realizar a adição das cotas automaticamente dentro de um detalhe isométrico , portanto, abra o croqui de projeto há o detalhe que deseja inserir.

      Observação: Para inserir um detalhe isométrico em seu projeto, recomendamos que você busque em nossa base de conhecimento pelo artigo: Criando um detalhe isométrico.

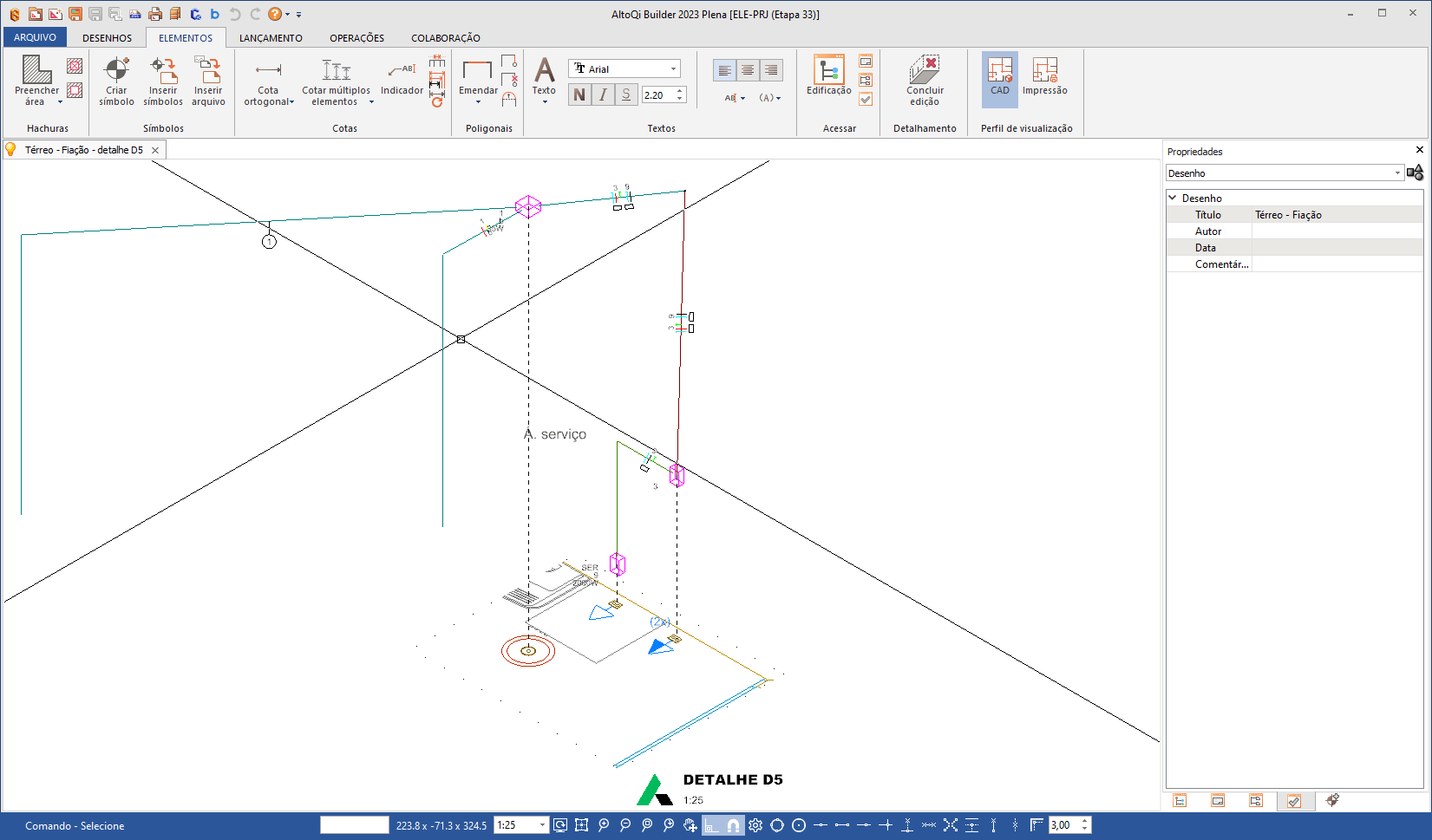

      1. Com seu croqui de projeto aberto, abra o Detalhe isométrico que deseja adicionar as cotas automaticamente;
      2. Acesse a guia Elementos, grupo Cotas, comando Cotar múltiplos elementos ;
      3. A linha de comando exibirá Cotar múltiplos elementos - Selecione, portanto selecione as conexões e/ou colunas do projetos que deseja cotar, clicando sobre elas ou através de caixas de seleção;
      Observação: Se durante a seleção das conexões ou colunas a mensagem " O ponto informado encontra-se em uma ordenada diferente da atual. Deseja mudar a ordenada atual para XX?" for exibida, clique em Não, para que as cotas tenham a mesma referência de altura.
      1. Tecle Enter para confirmar a seleção;
      2. A linha de comando exibirá Linha de cota múltipla - Ponto inicial. Defina um ponto no croqui onde as cotas terão início;
      3. A linha de comando exibirá Linha de cota múltipla - Ponto final. Defina o ponto no croqui até onde as cotas irão se estender;
      4. A linha de comando exibirá Cotar múltiplos elementos - Posição e a projeção das cotas acompanhará o cursor do mouse. Defina a melhor posição para inserir as cotas;
      5. As cotas foram inseridas.
      Exemplo - Cotas agrupadas :



      Exemplo - Cotas separadas :



      Cotas automáticas em planos diferentes

      Também é possível realizar a adição das cotas automaticamente em planos paralelos ao lançamento. Para isso, siga os passos:
      1. Dentro do detalhe, acesse a guia Lançamento, grupo Rede e defina o plano desejado em Plano;
      2. Acesse a guia Elementos, grupo Cotas, comando Cotar múltiplos elementos ;
      3. Realize o mesmo procedimento mostrado anteriormente para adicionar as cotas automáticas em outro plano;


      Cotas dinâmicas

      Ao cotar múltiplos elementos automaticamente, se um dos elementos for movido de lugar, as cotas o acompanham e atualizam-se dinamicamente.



      Observações:
      1. O recurso de cotas em múltiplos elementos está disponível no croqui (planta baixa), dentro de detalhes 2D (inserido pelo comando Inserir detalhe , na guia Operações), detalhes isométricos e corte.
      2. A seleção de elementos reconhece apenas conexões e colunas para cotar. Elementos volumétricos (reservatórios, caixas de passagem sanitárias, aquecedores, etc), elementos com pontos de ligação volumétrica e elementos chapa (placas solares, painéis fotovoltaicos), não são selecionados e devem ser cotados individualmente, conforme procedimentos do artigo Inserindo cotas em planta e no detalhe isométrico.
      3. Em caso de dúvidas ou sugestões sobre o uso da ferramenta, entre em contato com o Suporte técnico da AltoQi.
      Através dos procedimentos abordados neste artigo sobre a funcionalidade de cotas automáticas do AltoQi Builder, foi possível adicionar precisão e agilidade ao detalhar os projetos. Com apenas alguns cliques, as dimensões foram calculadas automaticamente, garantindo a exatidão das informações e facilitando a compreensão e execução dos projetos com uma abordagem eficiente e precisa na elaboração dos detalhamentos dos projetos.
