Lajes

Tipos de lajes disponíveis no AltoQi Eberick

O AltoQi Eberick fornece ao projetista algumas opções de lajes diferentes. A escolha entre uma ou outra fica a critério do projetista, que deverá levar em consideração fatores limitantes, como vãos e arquitetura. Neste sentido, é importante que entenda como o programa considera cada uma das lajes e como se diferenciam entre si. Neste artigo, compilamos as lajes do programa juntamente com modelos 3D para auxiliá-lo na compreensão destes elementos.

É importante notar que os modelos 3D foram gerados por programas externos.

Laje maciça

Nesse tipo de laje, inicialmente são montadas as armaduras da laje a partir da construção das fôrmas, geralmente de madeira. Após a montagem das armaduras, pode-se efetuar a concretagem da laje. Essa laje apresenta a execução mais simples dentre todas, porém demanda uma grande quantidade de fôrmas.

Laje com vigotas pré-moldadas

Nas lajes pré-moldadas, a armadura está montada dentro da vigota, sendo posicionada de acordo com o bloco de enchimento adotado. Assim como as lajes nervuradas, pode-se utilizar de blocos de enchimento em EPS e tijolos cerâmicos.

Laje com vigota protendida (Módulo adicional Lajes com vigotas protendidas)

Esse tipo de laje é bastante semelhante às lajes do tipo pré-moldadas, sendo que em ambos os casos a armadura está posicionada dentro da vigota e a disposição destas será dada de acordo com o bloco de enchimento adotado, podendo ser utilizados os mesmos blocos de enchimento das lajes pré-moldadas.

A principal diferença entre a laje pré-moldada e a laje com vigota protendida é que no primeiro caso a armadura não está sendo inicialmente solicitada a esforços, sendo solicitada somente após o início dos carregamentos. Já no segundo caso, devido à protensão, a armadura está sendo solicitada durante todo o processo de montagem.

As lajes com vigota protendida não são dimensionadas pelo AltoQi Eberick. É apenas feita uma comparação do vão livre e do carregamento com as informações cadastradas de acordo com o catálogo dos fabricantes, através do menu “Estrutura - Configurações - Sistema - Lajes com vigotas protendidas”.

Laje com vigotas treliçadas (Módulo adicional Lajes treliçadas 1D e 2D)

Para este tipo de laje, temos vigotas pré-moldadas com a utilização de treliças de aço. Devido à presença das treliças, esse tipo de laje apresenta rigidez superior à das lajes pré-moldadas. Assim como para as lajes pré-moldadas, nas lajes com vigotas treliçadas podem ser utilizados blocos de enchimento do tipo EPS e lajota cerâmica.

Estas lajes podem ser unidimensionais ou bidimensionais, sendo que os seus esforços serão distribuídos em uma ou duas direções, respectivamente. No caso de lajes unidirecionais, ainda é possível prever nervuras transversais para distribuir melhor os carregamentos sobre as vigotas:

Laje treliçada 1D - Modelo estrutural

Laje treliçada 2D - Modelo estrutural

Laje painel maciço (Módulo adicional Lajes treliçadas 1D e 2D)

Para este tipo de laje, tem-se painéis maciços com a utilização de treliças de aço, em sentido unidirecional ou bidirecional. Apresenta propriedades semelhantes à laje maciça, em relação à rigidez e resistência. Devido ao modelo da laje, necessita de menor escoramento em relação às lajes maciças, visto que o painel apresenta resistência antes mesmo da concretagem. Outra vantagem desse tipo de laje é a redução na quantidade necessária de formas, pois o painel inferior pode ser usado como forma para a concretagem.

Da mesma maneira que para lajes treliçadas, lajes painel maciço poderão ser armadas em uma ou duas direções. No caso do painel maciço 2D, haverá posicionamento de armaduras em obra, na direção perpendicular às treliças, sobre as sapatas das treliças posicionadas, realizando-se a concretagem da região acima do painel.

Laje painel maciço 1D

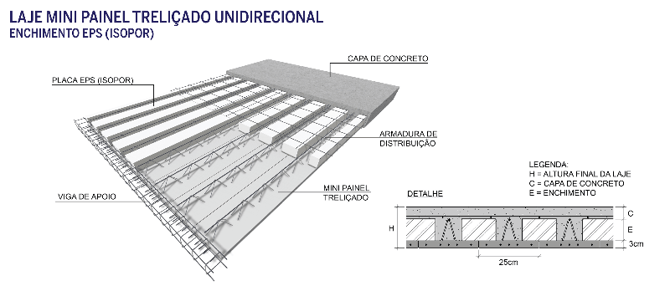

Laje Painel Maciço com Blocos de Enchimento (Módulo adicional Lajes treliçadas 1D e 2D)

Nesse tipo de laje, temos vigotas treliçadas com uma base de tal dimensão que possam ser colocadas justapostas, e com blocos de enchimento embutido no espaço entre as treliças. Este tipo de laje apresenta a vantagem de permitir a eliminação de formas, redução de peso da estrutura e rapidez de construção.

Laje painel maciço com enchimento 1D



No caso do painel maciço com enchimento 2D, semelhantemente ao painel maciço 2D, são posicionadas armaduras no sentido perpendicular às treliças, apoiadas sobre a base destas treliças, e a cada espaçamento entre os blocos de enchimento adotados.

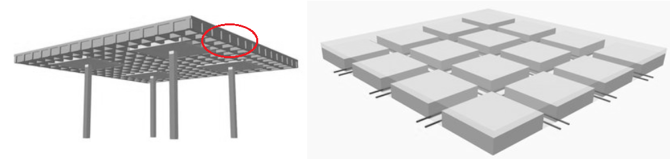

Laje Nervurada (Módulo adicional Lajes nervuradas)

Nesse tipo de laje, a armadura estará distribuída nas nervuras (que serão montadas e concretadas in loco), cujo espaçamento será definido em função do bloco de enchimento adotado. Nessa versão do AltoQi Eberick, têm-se três blocos de enchimento disponíveis, que são os blocos de EPS (Poliestireno Expandido, conhecido também como Isopor), os tijolos cerâmicos e as cubetas. A principal vantagem da utilização de enchimento do tipo EPS é a significativa redução no peso próprio da laje.

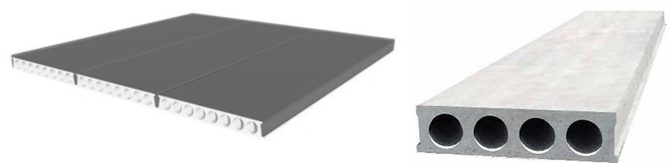

Laje alveolar  ( Módulo adicional Pré-moldados)

 As lajes alveolares são um tipo especial de laje nervurada, pois se trata na verdade de uma laje nervurada unidirecional, com nervuras definidas pelos alvéolos dispostos em uma direção. São menos usuais, empregadas geralmente com protensão e em projetos com vãos maiores.
Para esse tipo de laje, o programa permite cadastrar cada laje com geometria definida e uma tabela de vãos máximos para cada sobrecarga total atuante. Vale colocar que não é considerado o peso próprio da laje na sobrecarga. Através de um cadastro de lajes alveolares é permitido definir tipos de lajes alveolares de qualquer fabricante para utilização no projeto.

Como critério de análise, estas lajes alveolares são geradas no modelo da estrutura e suas reações são transferidas para o pórtico, mas o único dimensionamento será a comparação do vão da laje com os limites cadastrados para as diversas sobrecargas totais. Para saber mais, confira também o artigo: Dimensionando as lajes alveolares de uma estrutura pré-moldada.

Observação: Veja mais sobre a indicação de uso de cada tipo de laje em nosso artigo Como escolher o tipo de laje para o meu projeto estrutural?

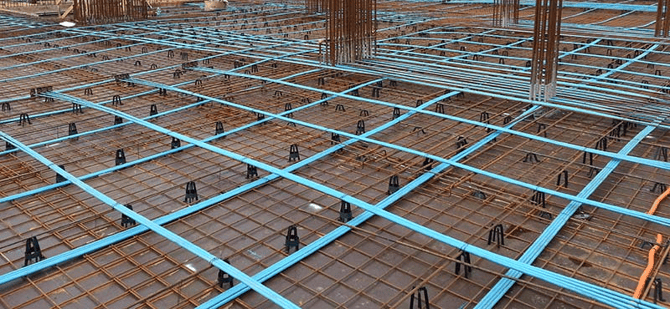

Laje protendida (Módulo adicional Lajes protendidas)

Neste tipo de laje são introduzidas forças com intuito de se comprimir o elemento de tal forma a eliminar as tensões de tração quando colocada em serviço, ou ainda, eliminar apenas uma parcela dessas tensões, permitindo assim um melhor aproveitamento da peça de concreto, viabilizando a utilização de lajes menos espessas, redução e até eliminação de flechas e fissuração nas lajes, e por consequência maior liberdade arquitetônica devido à possibilidade de vencer grandes vãos ou vãos fortemente carregados mantendo uma grande esbeltez na laje.
O AltoQi Eberick permite a utilização de protensão do tipo pós-tração, com aderência ou sem entre o cabo e o concreto.
Para a protensão do tipo aderente, os cabos são colocados dentro de bainhas metálicas, sendo essas injetadas com nata de cimento após a operação de protensão das cordoalhas. A solução com cordoalhas aderentes tende a ser mais vantajosa quanto à distribuição das fissuras e à segurança à ruptura para efeitos localizados (explosão, incêndios, demolição parcial, etc.). Já para a protensão do tipo não aderente, utilizam-se cordoalhas engraxadas plastificadas, resultando em diversos benefícios como, eliminação do serviço de injeção de calda de cimento, diminuição das perdas por atrito, aumento da excentricidade que se obtém com a monocordoalha em relação à bainha achatada, etc.
Para mais informações sobre o módulo de Lajes protendidas do AltoQi Eberick, acesse o artigo Conheça o módulo de Protensão do AltoQi Eberick.

Laje protendida - Modelo estrutural
