Elementos do meu projeto não aparecem no croqui, no detalhe ou na prancha. O que fazer?

Durante a modelagem de um projeto no AltoQi Builder, o usuário pode se deparar com algum elemento não sendo exibido no croqui em planta baixa ou dentro de detalhes, como, por exemplo, tubos, conexões, dispositivos do sistema predial, elementos de textos, cotas, tabelas e qualquer outro que esteja associado a um nível de desenho. Esse comportamento normalmente está relacionado a configurações de níveis, propriedades de exibição ou filtros desativados no ambiente de trabalho. A seguir, apresentamos um passo a passo para identificar a causa e restaurar a visualização dos elementos no projeto.

Assuntos tratados neste artigo

Configuração de níveis de desenho

Em alguns casos, elementos deixam de ser exibidos em planta baixa ou dentro de detalhes devido ao uso do comando Desligar nível   (guia Desenhos, grupo Níveis), que pode ter sido acionado em algum momento durante o desenvolvimento do projeto. Quando isso ocorre, o perfil de níveis da visualização passa a ficar como Personalizado, fazendo com que apenas parte dos níveis de desenho permaneça ativa.

Para resolver a situação e restaurar a exibição dos elementos, siga os passos abaixo:

  1. Acesse o ambiente onde o elemento não está sendo exibido:

    1. caso não apareça em um detalhe, abra o detalhe correspondente;

    2. caso não apareça em planta, acesse a planta baixa.

  • Na guia Desenhos, grupo Níveis, verifique o Perfil de nível ativo.

  • Se o perfil estiver definido como Personalizado, isso indica que algum nível de desenho foi desligado.

  1. Altere o perfil de nível para Geral ou Todos. Isso irá habilitar novamente todos os níveis de desenho;
  2. Verifique se o elemento voltou a ser exibido no croqui.


Essa configuração garante que todos os níveis de desenho associados aos elementos do projeto fiquem visíveis na visualização ativa.

Exibição de layers no projeto

Layers desativadas impedem que os elementos associados a elas sejam exibidos no croqui, nos detalhes ou nas pranchas do projeto.

Para verificar e restaurar a exibição das layers, siga os passos abaixo:

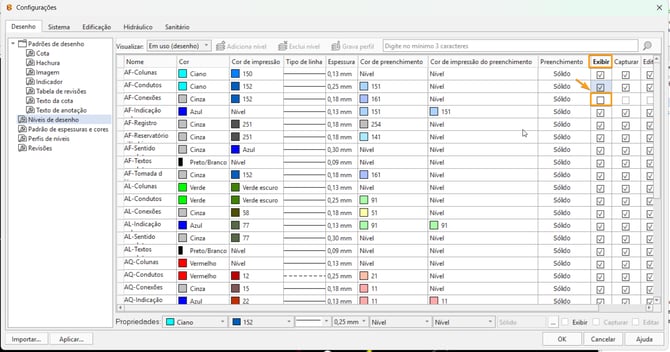

  • Na guia Desenhos, grupo Níveis, clique no comando Níveis.
  • Verifique se existe alguma layer com a opção Exibir desabilitada.
  • Caso encontre, habilite a exibição da layer correspondente.

Após reativar a layer, os elementos associados a ela devem voltar a ser exibidos normalmente na visualização do projeto.

Exibição de elementos no ambiente 3D

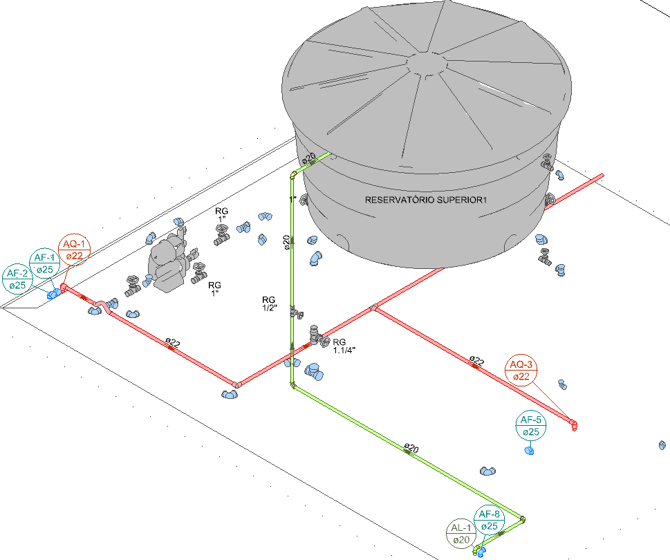

Quando elementos não aparecem no detalhamento bifilar realista, a causa geralmente está relacionada à personalização da exibição no ambiente 3D. Isso ocorre porque o detalhamento realista é gerado a partir da planificação dos elementos visíveis no 3D. Se uma disciplina, rede ou objeto estiver oculto nesse ambiente, ele não será processado nem exibido no detalhe.

Para restaurar a visualização dos elementos no detalhamento bifilar realista, siga os passos abaixo:

  • Acesse o ambiente 3D pelo comando disponível no cabeçalho do programa.

    • No grupo Configurações, clique em Elementos.

    • Certifique-se de que os elementos desejados estejam marcados para exibição. Caso alguma opção esteja desativada, habilite a caixa de seleção correspondente.

    • Após ajustar a exibição no 3D, gere novamente o detalhe bifilar realista.

    Elementos ocultos na planta ou no detalhe

    Se a configuração de níveis de desenho e a exibição no ambiente 3D estiverem corretas, é possível que os elementos tenham sido ocultados manualmente no croqui ou no detalhe.

    Para verificar e restaurar a visualização desses elementos, siga os passos abaixo:

    • Acesse a guia Operações, no grupo Ocultar.

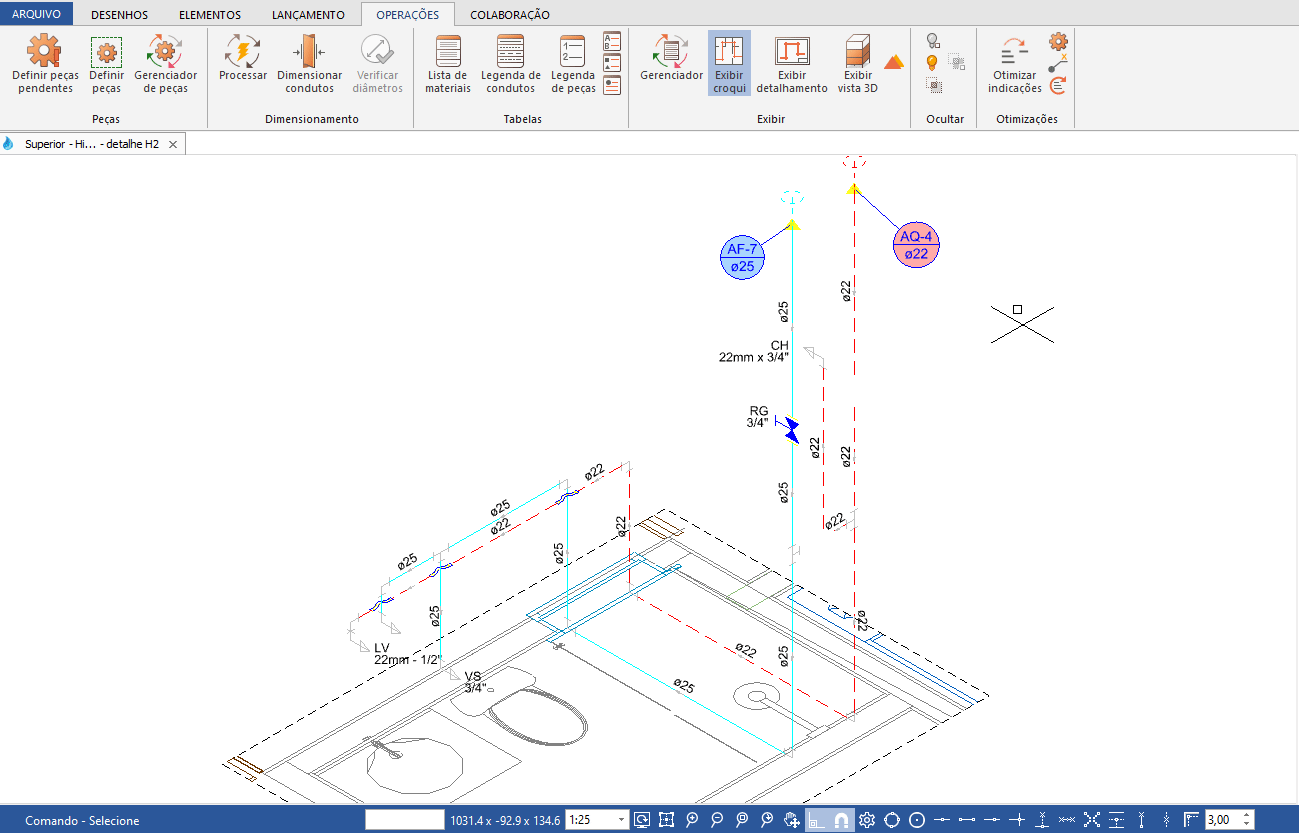

    • Utilize o comando Vista dos elementos ocultos   para identificar os itens ocultados.

    • Para reexibi-los, clique no comando Exibir todos os ocultos . O artigo Como ocultar/exibir elementos no AltoQi Builder possui mais informações sobre o uso destes comandos.

    Caso o elemento não seja exibido completa ou parcialmente dentro de um detalhe e somente na forma bifilar realista, então siga com os procedimentos indicados no artigo Por que alguns tubos não são exibidos no detalhe isométrico na forma bifilar realista?.

    Com essas verificações, é possível restaurar a exibição dos elementos que não apareciam no croqui, nos detalhes ou no ambiente 3D do projeto no AltoQi Builder.

    Extensão de visualização dos detalhes

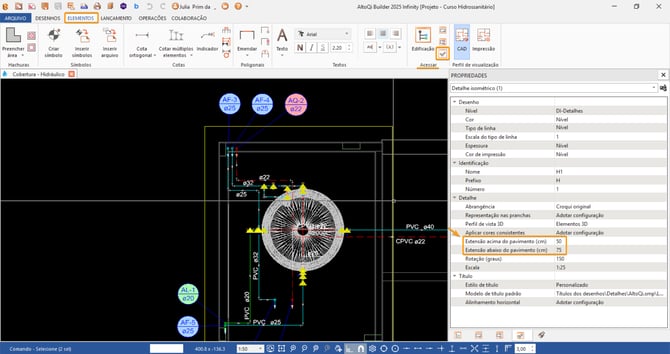

    A extensão do detalhe funciona como uma caixa de corte da visualização. Quando os valores de extensão acima ou abaixo do pavimento são insuficientes, parte dos elementos pode não ser exibida ou aparecer apenas parcialmente dentro do detalhe.
    Esse comportamento é comum quando um mesmo elemento aparece em um detalhe, mas não em outro, já que cada detalhe possui configurações próprias de extensão.


    Para ajustar a extensão e garantir a exibição completa dos elementos, siga os passos abaixo:

    • Selecione o detalhe desejado no projeto.

    • Acesse suas Propriedades na guia Elementos, grupo Acessar.

    • Verifique os parâmetros de extensão do detalhe:

      • Extensão acima do pavimento (cm)

      • Extensão abaixo do pavimento (cm)

    • Aumente os valores conforme necessário, de acordo com a altura dos elementos que devem ser exibidos.

    Após o ajuste, verifique se os elementos passaram a ser exibidos corretamente no detalhe.

    Perguntas frequentes

    • O elemento é exibido em planta baixa, mas não dentro do detalhe.

    Esse comportamento normalmente está relacionado ao perfil de níveis ativo no detalhe. Verifique se o detalhe está com o perfil de nível definido como Personalizado e altere para Geral ou Todos para garantir a exibição de todos os níveis de desenho.

    • O elemento é exibido dentro dos detalhes, mas não em planta baixa.

    Nesse caso, a planta baixa pode estar com algum nível de desenho desligado ou com uma layer desativada. Acesse a planta, verifique o perfil de níveis e confirme se as layers associadas ao elemento estão com a opção Exibir habilitada.

    • O elemento é exibido na visualização 3D, mas não em planta ou em detalhe.

    Quando o elemento aparece apenas no 3D, geralmente há algum nível de desenho desligado ou uma layer oculta na planta ou no detalhe. Verifique o perfil de níveis e a exibição das layers no ambiente onde o elemento não está sendo mostrado.

    • O elemento nao aparece no detalhe  bifilar realista

    O detalhamento bifilar realista é gerado a partir dos elementos visíveis no ambiente 3D. Verifique se a disciplina, rede ou objeto correspondente está habilitado para exibição no 3D e, após ajustar essa configuração, gere novamente o detalhe bifilar realista.

    • O elemento aparece apenas parcialmente no detalhe.

    Quando o elemento aparece cortado ou incompleto, isso normalmente está relacionado à extensão do detalhe. Ajuste os valores de extensão acima e abaixo do pavimento para garantir a exibição completa.
