Grupos de propriedades

O filtro de extração de dados, é o ambiente aonde iremos, configurar e criar as regras que o programa utilizará para extrair os quantitativos de um modelo IFC, portanto, requer uma atenção especial, afinal a lista de quantitativos será gerada tomando como base as informações configuradas nesta janela. Este artigo, tem por objetivo guiar o usuário dentro da janela de extração de dados.

Conhecendo a janela filtro de extração de dados
Painel de descrição dos objetos
Painel de medição dos objetos
Grupos de propriedades (Este artigo)

Grupos de propriedades

Este recurso pode ser utilizado para extrair os quantitativos contidos nos grupos de propriedades exportados nos modelos IFC, como itens associados. Um exemplo claro, são as armaduras e formas de um projeto estrutural modelado pelo AltoQi Eberick. Ao definir as configurações de exportação do modelo IFC conforme explicado no artigo Como exportar o modelo IFC do Eberick para o AltoQi Visus? o programa exportará os quantitativos de todos os elementos no grupo de propriedades AltoQi_Eberick-Itens_associados.

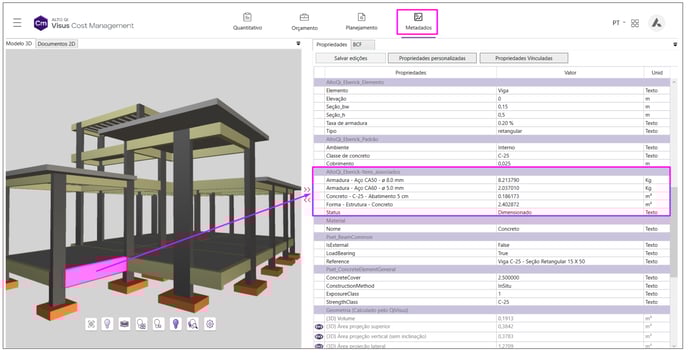

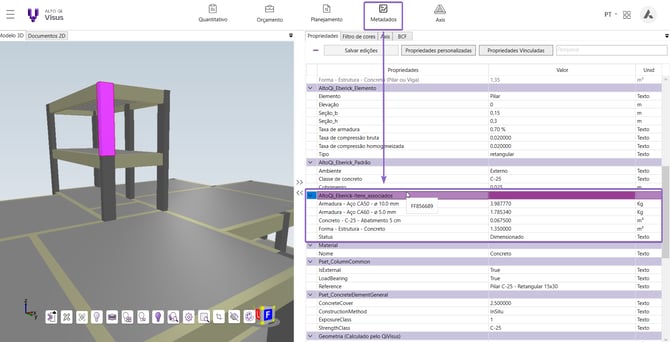

Estas informações podem ser conferidas dentro do Visus Cost Management, selecionando um elemento do modelo e acessando as suas propriedades, como demonstramos na imagem abaixo:

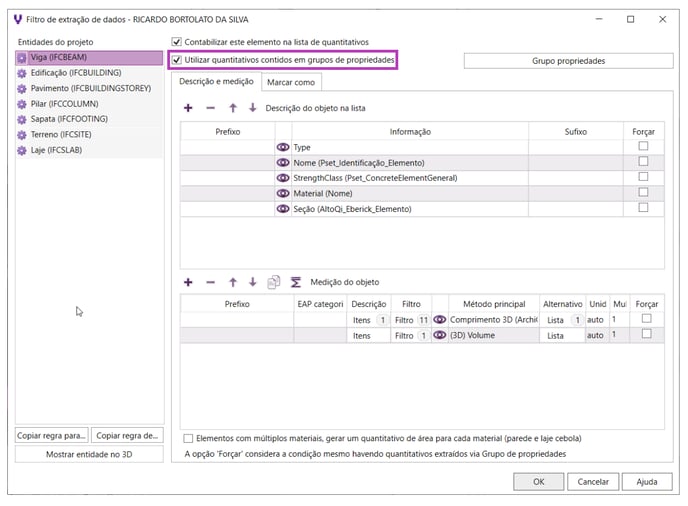

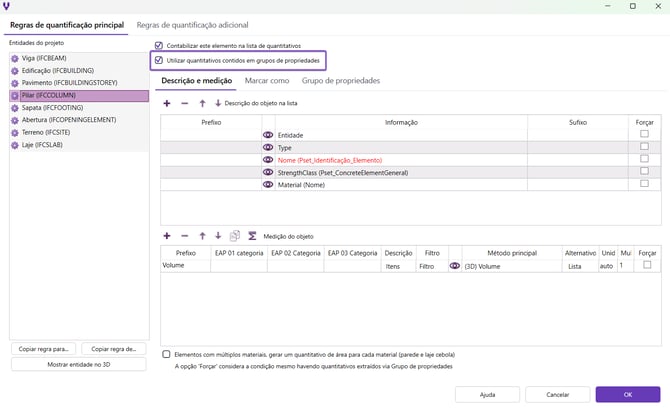

O AltoQi Visus pode extrair os quantitativos contidos nestes grupos de propriedades, desde que, estes estejam devidamente configurados na janela de filtro de extração de dados. Mantendo a caixa de dialogo: Utilizar quantitativos contidos em grupos de propriedades , habilitada.

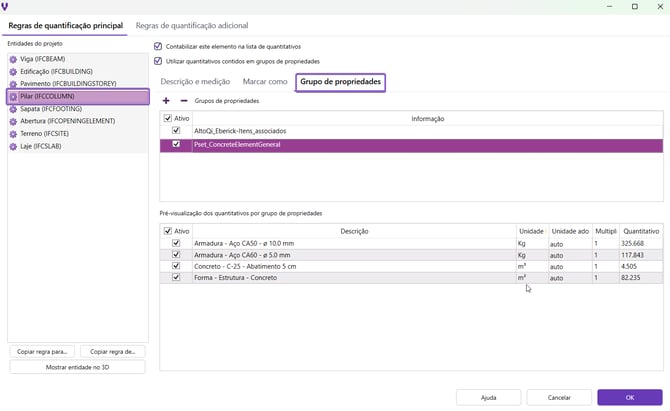

Para que o software faça a leitura destes dados, é necessário informar qual o grupo de propriedade será utilizado em cada entidade. Então, selecione a entidade que deseja-se quantificar por quantitativos disponibilizados em grupos de propriedades e clique no comando Grupos de propriedades.

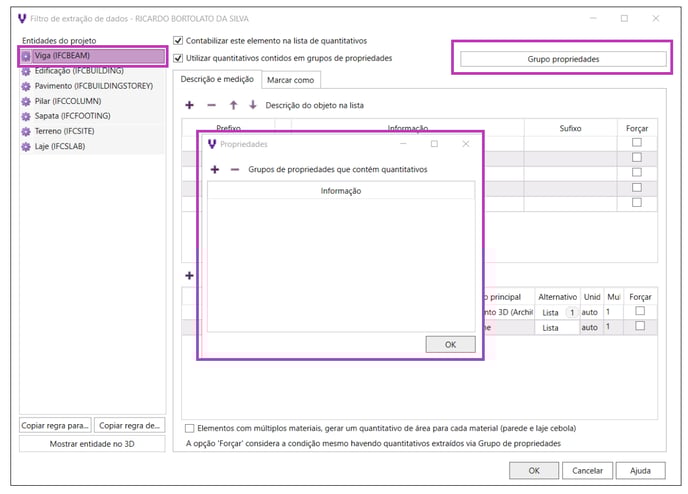

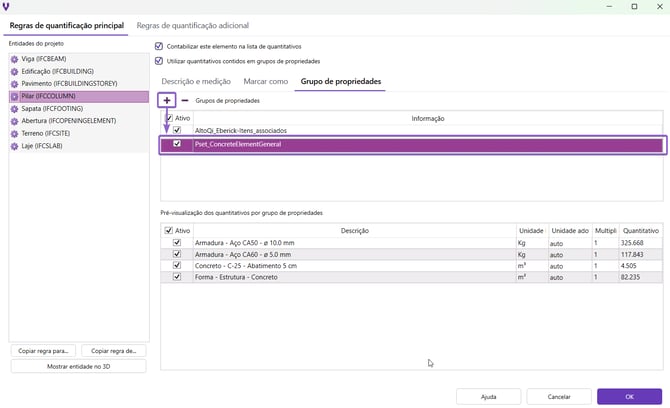

Dentro do menu Grupo propriedades, é permitido definir quais os grupos de propriedade queremos que o AltoQi Visus utilize. Clicando sobre ele, a seguinte janela será aberta:

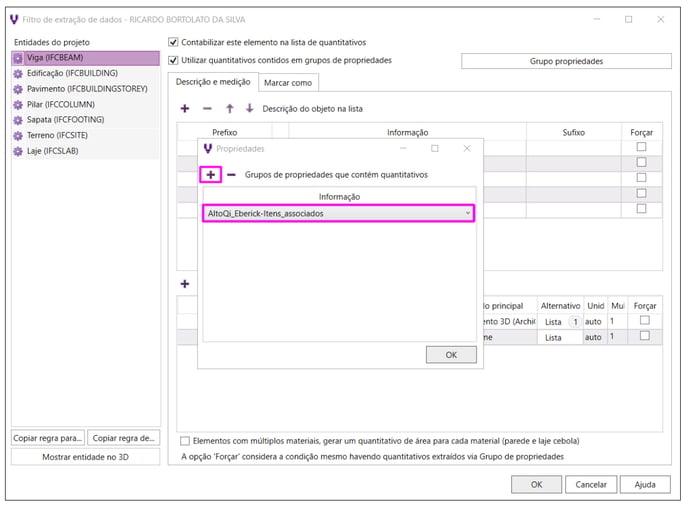

Para exemplificar a aplicação desta funcionalidade, vamos inserir nesta janela o grupo de propriedades, AltoQi_Eberick-Itens_associados Para tanto.

1 - Clique no comando Adicionar item;

2 - Na linha criada, selecione o grupo de propriedade citado;

3 - Para concluir, clique em ok.

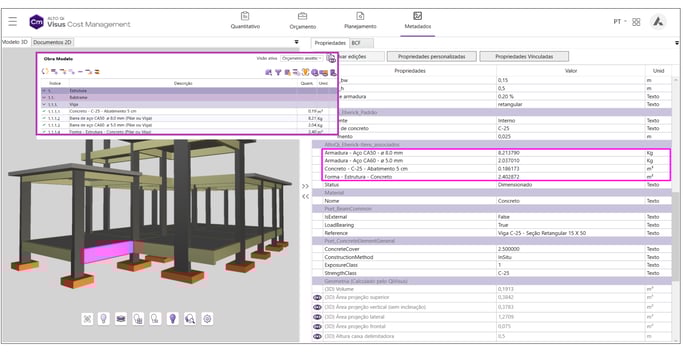

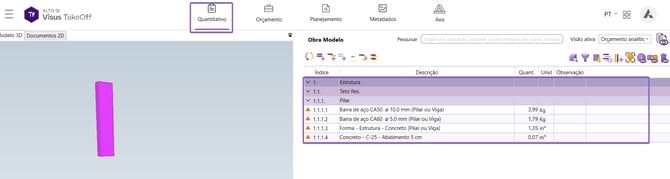

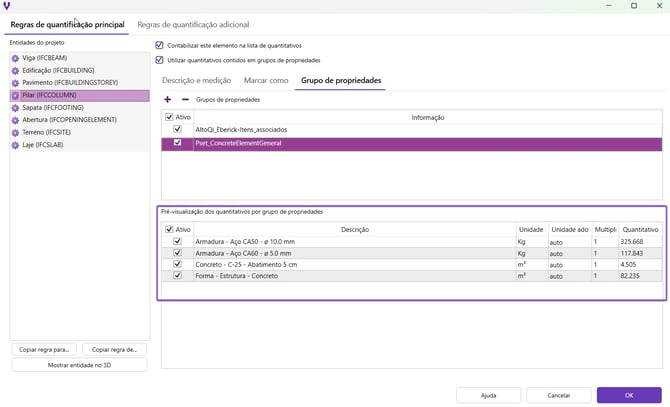

A partir desta definição, o software extrairá para as Vigas os quantitativos exportados pelo modelo 3D no referido grupo de propriedades. Observe a imagem a seguir que mostra esta relação entre a lista de quantitativos e os itens associados ao objeto.

Observação: hierarquicamente, o software inicia a sua verificação de regras configuradas no filtro de extração de dados pelos grupos de propriedades configurados. Portanto, ao encontrar em um elemento algum dos grupos configurados nesta janela. O programa irá extrair para a lista os quantitativos presentes no grupo de propriedade e passa a ignorar as configurações criadas no painel de descrição e medição de objetos. Este comportamento é proposital, para evitar duplicidades.

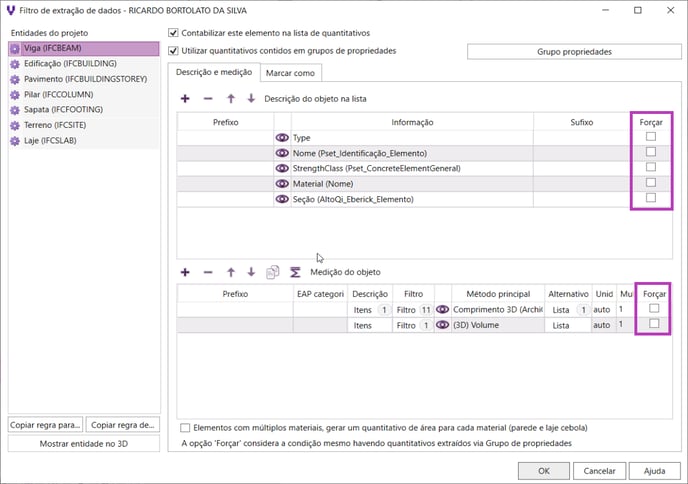

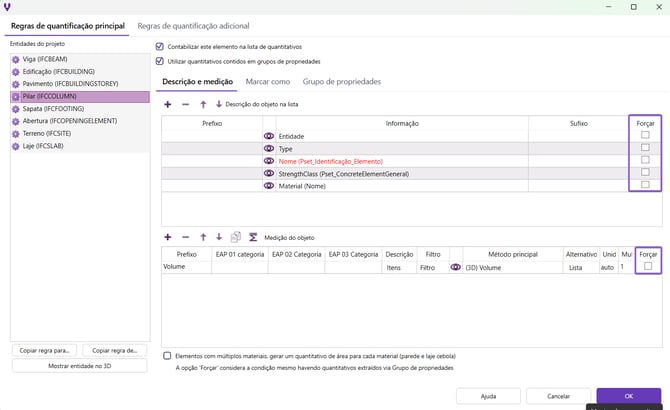

Em casos, onde for necessário além dos quantitativos extraídos por grupos de propriedades, criar regras de extração adicionais através dos painéis de descrição e medição. Isso poderá ser realizado habilitando os campos de Forçar em cada regra. Assim o Visus passa a considerar às duas formas de medição.
