A plataforma AltoQi Eberick dispõe de diferentes aplicações (Professional, Premium, Enterprise e Infinity) para atender às necessidades dos projetistas e projetos de diferentes portes. Todas possuem os mesmos recursos principais, diferindo apenas na capacidade da entrada gráfica de elementos e dos módulos adicionais que as compõe. Cada aplicação disponível para o Eberick é definida com base em diferentes propriedades do projeto, utilizadas para mensurar as dimensões da edificação.
Observação: Caso esteja com projetos em desenvolvimento e seja necessário mudar a aplicação que você utiliza, é importante o cuidado em verificar se a nova aplicação que será utilizada atende as necessidades dos seus projetos. Logo abaixo, no tópico O que ocorre ao exceder minha aplicação? estão descritas as situações que você poderá se deparar caso não realize esse cuidado.
Assuntos tratados neste artigo
Aplicações
-
AltoQi Eberick Professional
-
Área total de projeto lançado: 2.000 m²
-
Número máximo de níveis de projeto: 4*
-
Sistemas inclusos: Alvenaria Estrutural
-
-
AltoQi Eberick Premium
-
Área total de projeto lançado: 8.000 m²
-
Número máximo de níveis de projeto: 11¹
-
Sistemas inclusos: Alvenaria Estrutural, Pré-moldados, Lajes protendidas e Perfis metálicos.
-
-
AltoQi Eberick Enterprise
-
Área total de projeto lançado: Livre
-
Número máximo de níveis de projeto: 21¹
-
Sistemas inclusos: Alvenaria Estrutural, Pré-moldados, Lajes protendidas e Perfis metálicos.
-
-
AltoQi Eberick Infinity
-
Área total de projeto lançado: Livre
-
Número máximo de níveis de projeto: Livre
-
Sistemas inclusos: Alvenaria Estrutural, Pré-moldados, Lajes protendidas e Perfis metálicos.
-
(¹) O Eberick entende como nível de projeto qualquer nível inserido na estrutura principal da árvore da edificação, mesmo que não haja lançamentos. Níveis intermediários criados dentro de um nível principal não são contabilizados.

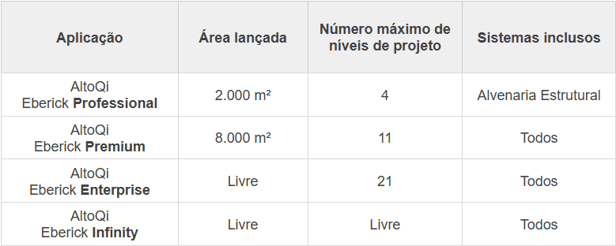

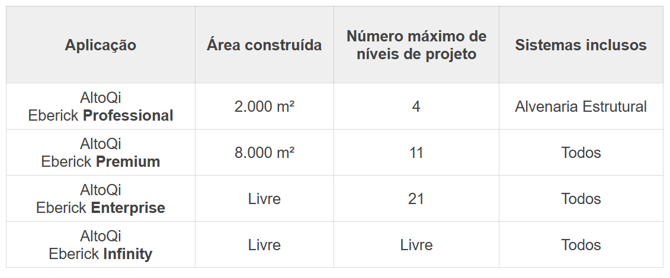

Quadro resumo
Sistemas disponíveis: Alvenaria Estrutural, Pré-moldados, Lajes protendidas e Perfis metálicos.
Observação: Cabe destacar que os critérios atuam de maneira individual. Isto é, basta que apenas uma das propriedades avaliadas seja atingida, não necessariamente ocorrendo de forma simultânea com os demais critérios.

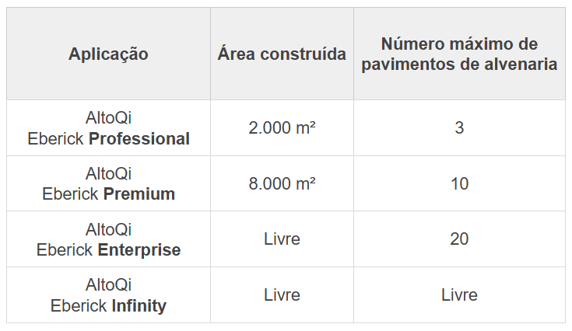

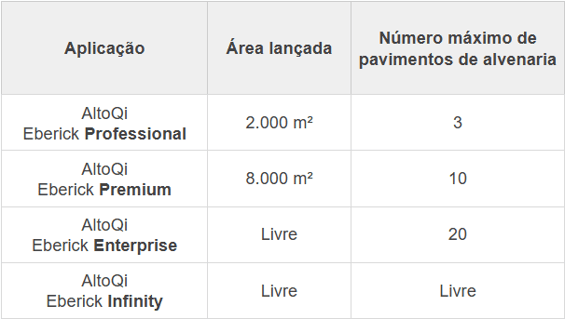

Projetos de Alvenaria Estrutural
Como exemplo, caso a sua versão seja o AltoQi Eberick Professional você poderá ter um projeto de alvenaria estrutural com no máximo 4 níveis de projeto, sendo 3 níveis de alvenaria e 1 de transição (concreto armado).
E caso sejam necessários mais pavimentos em concreto armado, deve-se limitar os pavimentos de alvenaria, para que no Eberick os níveis de lajes fiquem adequados conforme a sua aplicação (neste exemplo, considerando a aplicação Professional, 4 níveis).

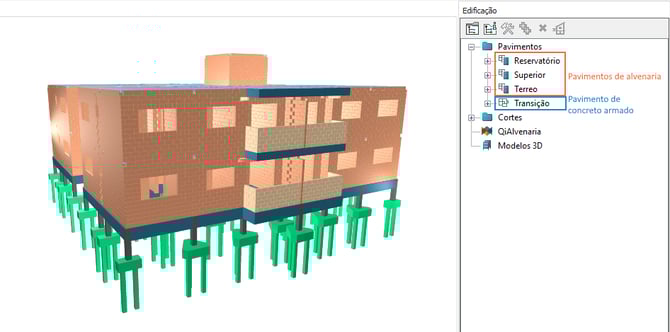

Na imagem abaixo é possível visualizar o exemplo de um projeto de alvenaria com 4 níveis de projeto, sendo 3 níveis de pavimentos em alvenaria e 1 nível no pavimento de transição (fundações):
Como o programa contabiliza as propriedades do projeto
Área lançada
A área lançada é a área total, calculada a partir da soma da área contabilizada em cada nível principal. Como exemplo, um projeto com 4 níveis principais de 500 m² cada, terá área total lançada de 2000 m² para o projeto lançado.
A área lançada de cada pavimento é considerada através da área definida pela Região de trabalho ou, quando não criada a região, por um retângulo formada pelos elementos do croqui, com centro dos pilares e eixos das vigas como referência.

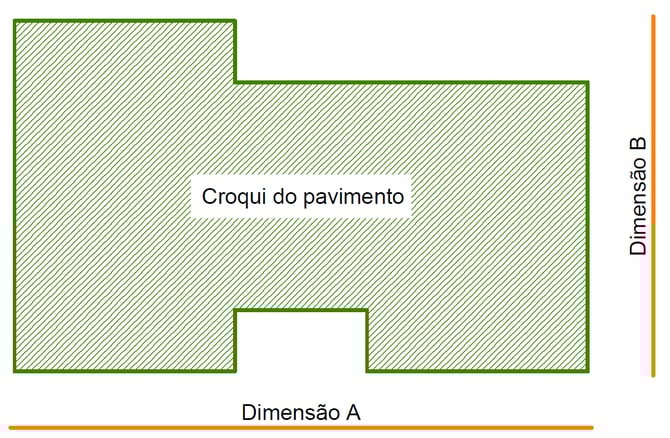

Para o exemplo da figura abaixo, a área lançada considerada pelo programa seria a área do retângulo formado pela Dimensão A e pela Dimensão B, caso não tenha sido criado a região de trabalho. Criando uma Região de trabalho seria possível definir a área do polígono formado pelas linhas verdes e assim, otimizar o consumo da área lançada realizada.
⚠️Importante: Os limites das aplicações são contabilizados pelo que o projetista lança no projeto (pilares, vigas, lajes, blocos de fundação...), e não pela arquitetura importada, portanto, importação de DWGs e IFCs não interferem e não são considerados na verificação de área lançada das aplicações.
Observação: Para criar uma Região de Trabalho, siga os procedimentos indicados no artigo: Como criar uma região de trabalho no AltoQi Eberick?.
Níveis intermediários
Para pavimentos que contenham níveis intermediários, ainda há os seguintes critérios:
- Será considerada como área lançada do pavimento aquela referente ao croqui com a maior área em planta, dentre o croqui principal e os intermediários; ou
- Se houver lajes nos níveis do pavimento, a área lançada será contabilizada como a soma das áreas de todas as lajes, se essa soma for maior que o critério anterior.
💡 Dica Suporte: Recomendamos que, caso você possua limitação de área em sua versão, sempre que for realizar um projeto, você já defina a região de trabalho do pavimento que você está trabalhando a medida que for desenhando os croquis, antes de passar para o lançamento do próximo pavimento. Dessa forma, o cálculo de área deste croqui já estará definido e otimizado, permitindo que exista uma margem maior de área a ser utilizada nos próximos pavimentos. Também é possível definir a região de trabalho usando a arquitetura que você importa como referência antes de iniciar os lançamentos.
Níveis de projeto
O AltoQi Eberick considera 1 pavimento como sendo 1 nível de projeto definido para o lançamento dos elementos estruturais. Assim, uma edificação de 5 pavimentos necessita de 6 níveis de projeto, um destinado ao pavimento Térreo, correspondente ao baldrame da estrutura, um para cada nível Tipo e outro para a Cobertura, como exemplificado abaixo.
Observação: Os níveis intermediários utilizados para auxílio de lançamento do projeto não são contabilizados como pavimentos de projeto para esta verificação.
O que ocorre ao exceder minha aplicação?
Ao tentar abrir um arquivo que exceda a capacidade da sua aplicação, será emitido um aviso, informando que o projeto ultrapassa os limites para a versão correspondente do programa, e que o arquivo de projeto não poderá ser aberto. Como por exemplo: O AltoQi Eberick 20xx Professional só pode operar com até 4 pavimentos.
Durante a utilização, caso a estrutura ultrapasse a capacidade da sua aplicação, as seguintes situações irão acontecer:
- O projeto não poderá ser gravado.
- Os comandos Exportar croqui, Salvar arquivo e Exportar DWG/DXF não poderão ser utilizados.
- Nenhuma janela de dimensionamento poderá ser acessada.
- Não poderão ser abertas janelas de plantas de formas ou de cortes.
- Será impedida a cópia de um croqui em função da área dos pavimentos envolvidos.
Ao executar qualquer operação acima, o Eberick emite um aviso informando que o projeto excede as definições da aplicação do programa utilizada, e que as funcionalidades do programa serão desabilitadas. Após reduzir o arquivo para atender à aplicação, as operações anteriores serão habilitadas novamente.
Necessidade de Upgrade da licença
Se mesmo após nossas orientações ainda assim enfrentar desafios com a limitação da aplicação do plano AltoQi contratado, recomendamos que avalie se o plano contratado realmente está atendendo ao porte dos seus projetos.
É possível que a assinatura de um plano com aplicação maior estaria mais alinhada ao que deseja projetar, de maneira que permita que você usufrua dos recursos do programa de maneira ainda mais satisfatória.
Confira os planos disponíveis aqui: Loja AltoQi
Perguntas Frequentes
O que significa “número máximo de níveis de projeto” no Eberick?
O número máximo de níveis de projeto corresponde à quantidade de níveis da estrutura principal inseridos na árvore de edificação, considerados para os limites de cada aplicação. Níveis intermediários adicionais não são contabilizados.
Como o Eberick calcula a “área total do projeto lançado”?
A área total lançada é obtida somando as áreas de cada nível principal do projeto, calculadas por meio de regiões de trabalho ou pela área retangular que envolve os elementos lançados em cada pavimento.
A importação de DWG ou IFC interfere no cálculo da área lançada?
Não. A importação de arquivos DWG ou IFC não é considerada no cálculo da área lançada para verificação dos limites de aplicação.
O que acontece se meu projeto exceder os limites da aplicação utilizada?
Caso o projeto ultrapasse os limites de níveis ou área da aplicação, algumas funcionalidades poderão ser desabilitadas ou o projeto pode não ser aberto até que seja ajustado para atender aos critérios da versão.
Posso alterar a aplicação do meu Eberick em um projeto já existente?
Sim, desde que a nova aplicação selecionada suporte os requisitos de níveis e área do projeto. É importante verificar isso antes de mudar para evitar incompatibilidades.
O que o Eberick considera como um “pavimento” no projeto?
O Eberick considera um pavimento como equivalente a um nível de projeto principal definido para lançamento estrutural. Assim, por exemplo, um prédio de vários pavimentos precisa de níveis adicionais para coberturas e baldrames.
Consigo fazer um melhor aproveitamento da área de lançamento e até conseguir lançar mais se eu utilizar as áreas de trabalho?
Sim, a região de trabalho pode otimizar a área em uso e possibilita um uso personalizado da área lançada de acordo com o formato do lançamento, por exemplo, edificações em L, tendem a ter uma melhoria expressiva na área lançada ao utilizar as regiões de trabalho.
