Cada aplicação disponível para o Builder é definida com base em diferentes propriedades do projeto, utilizadas para mensurar as dimensões da edificação.
Assuntos tratados neste artigo
Aplicações
-
AltoQi Builder Professional
-
Área total do projeto lançado¹: 2000 m²
-
Número máximo de pavimentos: 3
-
Disciplinas: Elétrico, Climatização, Gás, Hidrossanitário, Incêndio
-
-
AltoQi Builder Premium
-
Área total do projeto lançado¹: 8000 m²
-
Número máximo de pavimentos: 10
-
Disciplinas: Elétrico, SPDA, Cabeamento, Climatização, Gás, Hidrossanitário, Incêndio
-
-
AltoQi Builder Enterprise
-
Área total do projeto lançado¹: Livre
-
Número máximo de pavimentos: 20
-
Disciplinas: Elétrico, SPDA, Cabeamento, Climatização, Gás, Hidrossanitário, Incêndio
-
-
AltoQi Builder Infinity
-
Área total do projeto lançado¹: Livre
-
Número máximo de pavimentos: Livre
-
Disciplinas: Elétrico, SPDA, Cabeamento, Climatização, Gás, Hidrossanitário, Incêndio
-
¹ A Capacidade indicada neste critério é o total por disciplina de projeto, e não por pavimento lançado.
Disciplinas disponíveis: Elétrico, SPDA, Cabeamento, Climatização, Gás, Hidráulico, Sanitário e Incêndio.
Como o programa contabiliza as propriedades do projeto?
Área total do projeto lançado
A área considerada na aplicação é calculada a partir da soma da área contabilizada em cada nível principal ou seja, é a área total do projeto lançado. Como exemplo, um projeto com 4 níveis principais de 500 m² cada, terá área total de 2000 m² para o projeto construído.
A área de cada pavimento é considerada através da área definida pela Região de trabalho ou, quando não criada a região, por uma área retangular formada pelos elementos do croqui.

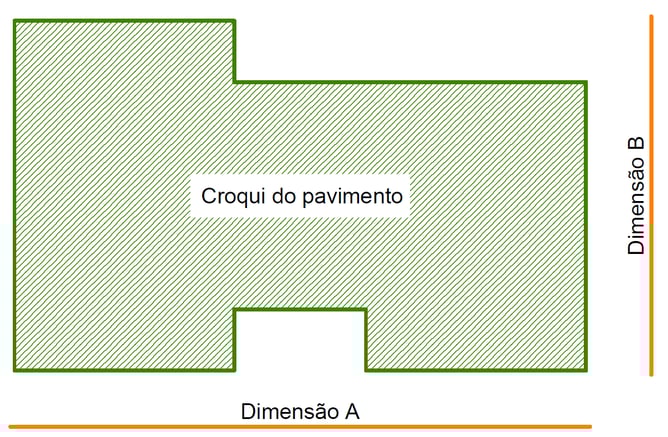

Para o exemplo da figura abaixo, a área considerada pelo programa seria a área do retângulo formado pela Dimensão A e pela Dimensão B caso não tenha sido criado a região de trabalho. Criando uma Região de trabalho seria possível definir a área do polígono formado pelas linhas verdes.
Os limites da aplicação são contabilizados pelos elementos lançados no projeto (colunas, conexões, tubos), não pela arquitetura importada.
Por exemplo, em um projeto com 3 pavimentos e cada pavimento com área formada pelos lançamentos de 500m², a disciplina somada terá 1500m². Este valor total de 1500m² não pode ultrapassar 2000m², considerado o limite da aplicação Professional, por exemplo.
Para verificar a área utilizada em cada pavimento, utilize o comando "resumo da edificação", disponível nas propriedades da janela "Edificação".
De maneira geral, a área de projeto lançado é calculada de duas formas: área retangular e regiões de trabalho, conforme explicado abaixo:
Soma das áreas:
- A área retangular ou a área da(s) região(ões) de trabalho dos croquis de cada pavimento é somada e esta deve fica dentro da capacidade da aplicação do Builder (Professional ou Premium);
- A verificação ocorre de maneira independente dentre as disciplinas de projeto, ou seja, áreas de diferentes disciplinas não são somadas. Por exemplo, se a disciplina Hidráulico tiver a capacidade ultrapassada, ainda será possível realizar lançamentos na disciplina Sanitário.
Área retangular:
- Em cada pavimento, é contabilizado a área retangular que engloba o lançamento de todas as conexões no projeto de uma disciplina;
- O ponto diretor das conexões lançadas em posição mais extrema no croqui é utilizado para delimitação da área deste retângulo;
- Para garantir que todos os lançamentos do croqui estão sendo mostrado na área de CAD, use o comando Enquadrar
. É comum que elementos lançados sem querer em um espaço vazio longe dos demais, causem um aumento expressivo da área medida nesta verificação.
Observação: É possível que um não definição de uma mesma origem para as pranchas importadas possa causar situações que favoreçam a contabilização inadequada das áreas de lançamento. Portanto, é importante que as origens sejam posicionadas corretamente seguindo as instruções do seguinte material: Como posicionar a origem da arquitetura no AltoQi Builder?
Regiões de trabalho:
- O usuário pode definir uma região de trabalho, que constitui uma área onde só poderão ser feitos lançamentos dentro dela. Esta é uma alternativa interessante, por exemplo, quando a arquitetura não segue um layout retangular (como um layout em "L");
- Para definir uma região de trabalho e compreender melhor seus critérios, acompanhe o artigo Incluindo regiões de trabalho no AltoQi Builder;
- Se nenhuma região de trabalho for inserida no croqui de projeto, então a área dos retângulos passa ser considerada para o computo da área.
Projetos de SPDA
No módulo de SPDA do AltoQi Builder, o programa exige a criação de no mínimo dois pavimentos. Essa necessidade existe, devido à leitura realizada pelo software em relação as diferentes áreas de aterramento e captação do SPDA.
Considerando o exemplo de projetos como galpões, escolas, etc. isto é, que consideram térreo + telhado neste módulo de projeto, teremos o lançamento da área de aterramento no pavimento "térreo" e a área de captação de descargas no pavimento "telhado", onde estas duas área serão contabilizadas na limitação da licença.
Consulte aqui, esta particularidade envolvendo o lançamento do projeto de SPDA. Como realizar o lançamento de um projeto de "1 pavimento"?.
Número máximo de pavimentos

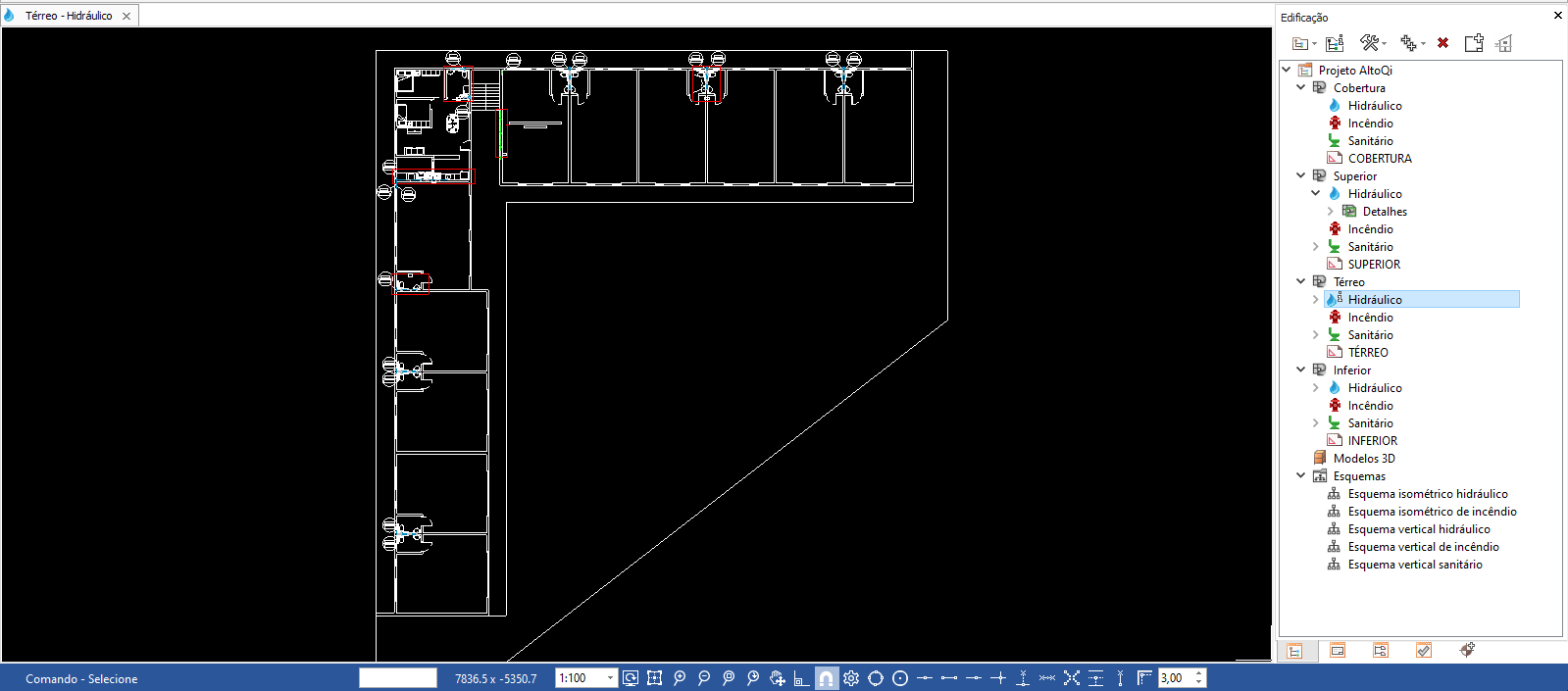

Cada pavimento corresponde a um nível de projeto na plataforma AltoQi Builder. Como exemplo, uma edificação com 5 pavimentos é apresentada na árvore de projetos e num corte da edificação conforme imagens abaixo:
O que ocorre ao exceder minha aplicação?
- Abertura de arquivo que exceda a aplicação: O projeto será aberto, mas somente após reduzir o projeto para atender a aplicação, é que o mesmo poderá ser editado, retornando as funcionalidades da versão.
- Mesclagem de projeto em que o resultado exceda a aplicação: Será emitido um aviso que a aplicação foi excedida e será gerada uma cópia de segurança do projeto original, para que o usuário possa acessá-lo novamente.
- Criação de projeto (edificação) com modelo externo, que exceda o número máximo de pavimentos : O projeto será criado, mas somente após reduzir o projeto para atender a aplicação, é que o mesmo poderá ser editado, retornando as funcionalidades da versão.
Observação: Para as operações acima será emitida uma mensagem sobre exceder a aplicação, possibilitando a abertura do projeto, mas suas funcionalidades serão desabilitadas para a respectiva versão.
- Criação de projeto (edificação) que exceda o número máximo de pavimentos: Será emitido um aviso que a aplicação foi excedida e só será possível prosseguir a criação da edificação após o projeto ser reduzido para atender a mesma.
- Ultrapassagem da área total permitida para o projeto: Será emitido um aviso que a aplicação foi excedida e a operação será cancelada para que as funcionalidades do programa não sejam desabilitadas.
Ao executar qualquer operação acima, a plataforma AltoQi Builder emite o aviso "A operação não pode ser realizada porque o projeto excederia os limites desta versão". Somente após reduzir o arquivo para atender a aplicação, as operações anteriores serão habilitadas novamente.
Como conferir se o projeto está adequado às aplicações e avaliar a área utilizada e o número de pavimentos

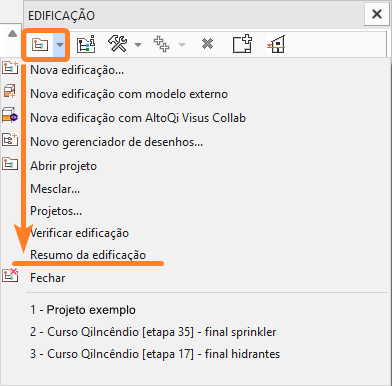

Para verificar se o projeto está dentro dos limites da aplicação contratada (Professional, Premium, Enterprise ou Infinity), é possível utilizar o recurso Resumo da Edificação, disponível na janela de Propriedades do AltoQi Builder.
Esse resumo exibe, de forma consolidada:
- Número de pavimentos inseridos no projeto.
- Área total lançada por disciplina (Hidráulico, Sanitário, Incêndio, Gás, Fiação, Climatização).
- Área total lançada por pavimento.
- Área total geral lançada no projeto por disciplina.
💡 Importante: apenas os pavimentos que possuem lançamentos são contabilizados na soma da área total do projeto.
A imagem abaixo mostra um exemplo prático do resumo da edificação, indicando a área lançada em cada disciplina e pavimento:
Essa funcionalidade é útil para diagnosticar rapidamente se o projeto excede os critérios de área ou número de pavimentos definidos pela sua aplicação. Caso ultrapasse algum limite, será necessário ajustar o projeto ou considerar uma aplicação superior.
Necessidade de Upgrade da licença
Se mesmo após nossas orientações ainda assim enfrentar desafios com a limitação da aplicação do plano AltoQi contratado, recomendamos que avalie se o plano contratado realmente está atendendo ao porte dos seus projetos.
É possível que a assinatura de um plano com aplicação maior estaria mais alinhada ao que deseja projetar, de maneira que permita que você usufrua dos recursos do programa de maneira ainda mais satisfatória.
Confira os planos disponíveis aqui: Loja AltoQi
Perguntas Frequentes
O que significa “número máximo de pavimentos do projeto” no Builder?
O número máximo de pavimentos corresponde à quantidade de pavimentos (níveis principais) inseridos na árvore da edificação no Builder. Esse número é considerado para verificar os limites da aplicação contratada.
Como o Builder calcula a “área total do projeto lançado”?
A área total do projeto lançado é obtida somando as áreas com lançamentos de cada pavimento principal, sem considerar arquitetura importada. A área de cada pavimento pode ser definida por uma região de trabalho ou pela área retangular que envolve os elementos do croqui caso não haja região definida.
Quais são os limites de área e pavimentos para cada aplicação no Builder?
-
Professional: até 2000 m² e 3 pavimentos
-
Premium: até 8000 m² e 10 pavimentos
-
Enterprise: área livre e até 20 pavimentos
O que acontece se meu projeto ultrapassar os limites da aplicação contratada?
Se os limites de área lançada ou número de pavimentos forem ultrapassados, o Builder emite um aviso de que a operação não pode ser realizada até que o projeto seja ajustado para atender aos critérios da aplicação.
A importação de arquitetura (DWG/IFC) entra no cálculo da área do projeto?
Não. O cálculo da área é feito com base nos elementos lançados (como conexões, colunas e tubos) no projeto. A arquitetura importada não é contabilizada no limite de área da aplicação.
O limite de área é calculado por disciplina ou total do projeto?
O limite de área é avaliado por disciplina de projeto. Isso significa que cada disciplina (ex.: elétrico, hidráulico) tem sua própria soma de área considerada para os limites contratados, não sendo feita a soma entre disciplinas diferentes.
Como posso reduzir a área contabilizada no projeto para atender à aplicação?
Você pode definir regiões de trabalho nos croquis para ajustar a área útil de cada pavimento, evitando que espaços vazios ou geometrias irregulares aumentem desnecessariamente a área considerada.
O que o Builder considera como um “pavimento” no projeto?
No Builder, cada pavimento corresponde a um nível principal de projeto. Um projeto de montagem elevada ou com níveis intermediários ainda conta apenas os níveis principais para fins de limite de aplicação.
A disciplina SPDA tem alguma particularidade no cálculo de pavimentos?
Sim. Para projetos no módulo de SPDA, o programa exige a criação de, no mínimo, dois pavimentos devido à forma como as áreas de captação e aterramento são consideradas pelo sistema.
A área lançada é somada por pavimento ou por projeto?
A área total considerada é a soma das áreas lançadas em todos os pavimentos de cada disciplina do projeto. Apenas os pavimentos que possuem lançamentos (com elementos como conexões, tubos, etc.) são contabilizados. Pavimentos sem nenhum lançamento ou apenas com arquitetura não impactam o cálculo da área total do projeto.
Como posso verificar se meu projeto está dentro dos limites da aplicação contratada no Builder?
Pode-se utilizar o comando Resumo da Edificação, localizado na janela de Propriedades do AltoQi Builder. Esse recurso apresenta o número de pavimentos do projeto e a área total lançada atualizada por disciplina e pavimento. Assim, é possível avaliar se o projeto atende aos critérios de área e quantidade de pavimentos permitidos pela aplicação contratada e conferir quanto tem disponível para atingir o limite.
