Como verificar qual a seção de conduto mais adequada ao meu projeto
Após realizarmos o lançamento dos pontos, condutos e dimensionarmos o projeto é necessário verificar se os condutos lançados no projeto estão adequados ou se é necessário selecionar uma outra seção.
No AltoQi Builder existem dois comandos específicos para o dimensionamento dos condutos:
- Dimensionar condutos;
- Verificar diâmetros.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn7aac46ee8f54551b0a5b8feba1f2c2818fea072057a632b7831bddbe6684c84138854692d61db8cd0a6847132f75a473.png)
Com eles é possível dimensionar a seção do conduto a partir de critérios normativos e valores obtidos no projeto.
O comando Dimensionar condutos deve ser utilizado quando deseja-se dimensionar um conduto específico.
Enquanto isso, o comando Verificar diâmetros deve ser utilizado quando deseja-se verificar, entre todos os condutos lançados, quais estão com problema de dimensionamento. O conjunto de elementos a ser verificado será diferente dependendo de onde o comando for executado. Na janela de croqui serão verificados todos os condutos do pavimento, inclusive aqueles contidos nos detalhes e que não estão visíveis na planta baixa. Na janela de detalhe só serão verificados os condutos contidos no detalhe. A partir do total de elementos possíveis, serão selecionados apenas aqueles cujo diâmetro calculado for diferente de seu diâmetro atual.
Estes comandos permitem que sejam definidos o diâmetro correto dos condutos através da janela Dimensionamento, onde existem as opções de tubulações disponíveis, e os dados relevantes do dimensionamento do conduto selecionado.
Comando Dimensionar condutos
Para utilizá-lo deve-se:
- Acessar a guia Operações, grupo Dimensionamento, comando Dimensionar condutos;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnabcb741d4bdf3d9d730c0bcbaf13851fef86d5a5cd9389f97b1ce335901eece8625c87d14663a8fa94356e4bf81a1400.png)
- Selecionar o conduto desejado;
- Na janela Dimensionamento serão exibidas as peças disponíveis;
- Selecionar a peça desejada;
- Pressionar Esc;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnd9824e60dce568034fe728761db3c8b200db9e3ad63415931250c0d0ee2cf8434266870a9cd246a8ae0313331bd43ae8.png)
Comando Verificar diâmetros
Para utilizá-lo deve-se:
- Acessar a guia Operações, grupo Dimensionamento, comando Verificar diâmetros;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn2b25aa88c901b2d19ff6e5ee935bd5f9995d22e47ad0bbbcb3283fa3865fc751620cea6e9fd00d9bf6dbfd78d0176a4d.png)

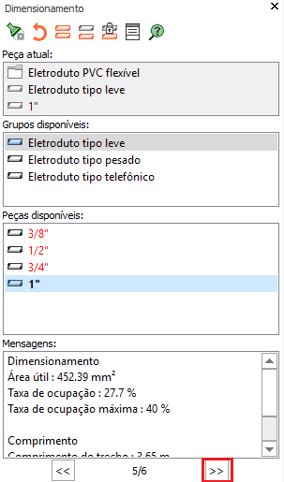

- Na janela Dimensionamento serão exibidos todos os eletrodutos que o programa recomenda que tenham a seção alterada;
- Selecionar a peça recomendada para a primeira situação;
- Clicar em >>;
- Selecionar a peça recomendada para a segunda opção;
- Repetir esse procedimento para todos os condutos indicados;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn7ed3e8e58f54a41b6ac61cd8b8d9c9419cacd1fce465e32032efe3b79390dabf8cfa58c1db95e251975b75c33d0f5b76.png)
- Pressionar Esc para finalizar.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnd9824e60dce568034fe728761db3c8b2095426137563f2da830dc4a1a4da8ba093e0cb5350b53c84f9d57859f5cf50c7.png)
Por meio dos procedimentos indicados neste artigo, todos os condutos serão dimensionados e o usuário poderá selecionar a peça mais recomendada para cada caso.
