Erros na montagem da grelha da laje no AltoQi Eberick

O AltoQi Eberick discretiza as lajes através de um modelo de grelha, que terá suas características definidas pelo tipo de laje escolhido e pelas configurações adotadas pelo usuário. É importante que estas características estejam de acordo com o elemento que se deseja analisar, apresentando uma discretização adequada para lajes com formatos irregulares, ou então com elementos interiores às mesmas.

Para que seja possível realizar uma análise adequada dos esforços ao longo dos painéis de lajes é necessário que as barras da grelha estejam conectadas aos elementos interiores. Portanto, a discretização da laje é fundamental para alinhar o tipo de análise realizado ao modelo estrutural lançado no programa.

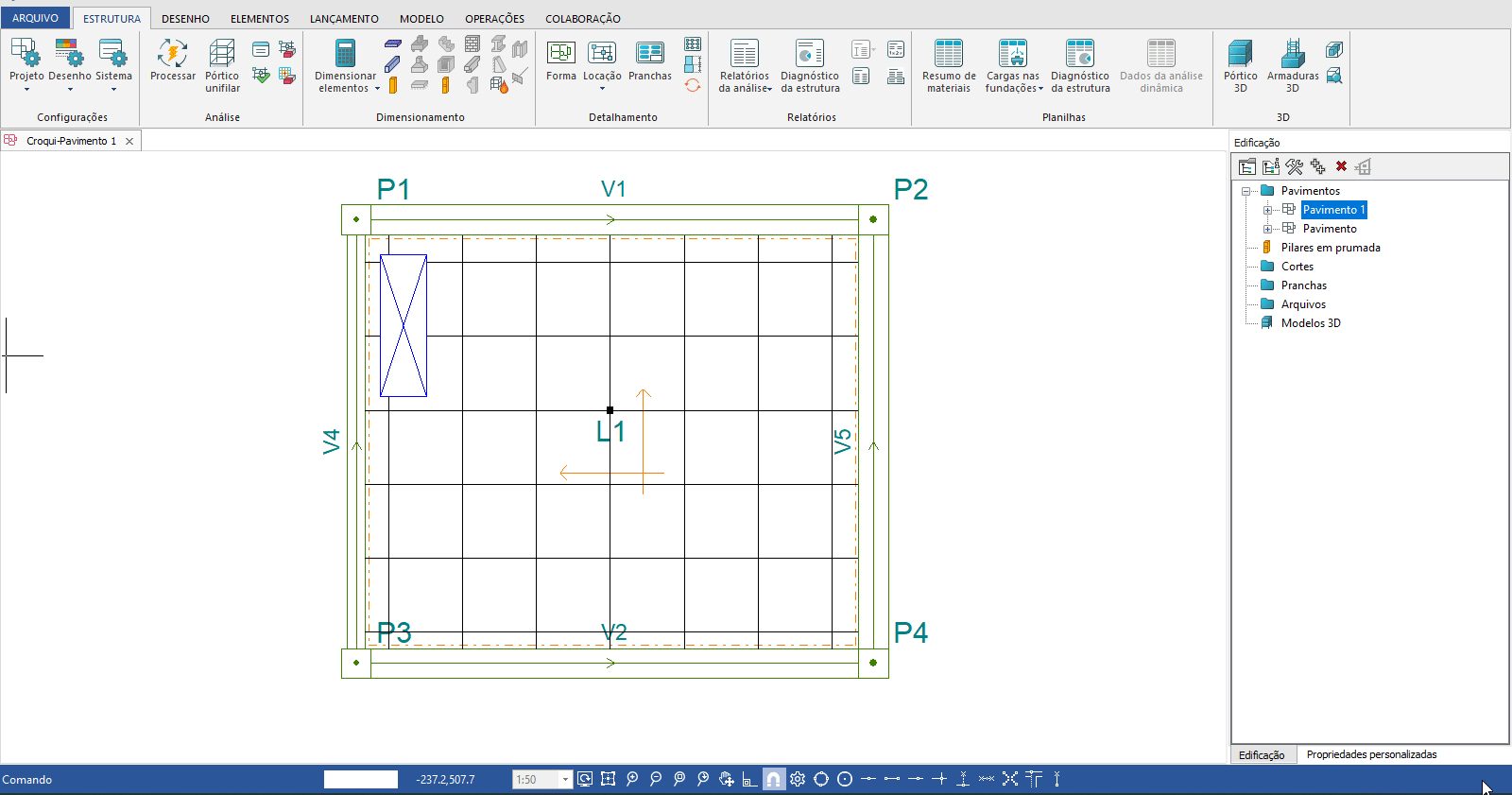

A discretização das lajes informa, em linhas gerais, qual o espaçamento entre as barras da grelha. Quanto menor esta discretização, mais barras a grelha terá, tornando-a mais detalhada. Em contrapartida, por aumentar o número de elementos analisados, diminuir a discretização tem um impacto no tempo de processamento das lajes. Desta maneira, é importante que o usuário adote um valor compatível com a discretização necessária.

A depender do tipo de laje utilizado no projeto a discretização da grelha pode ser realizada de maneiras distintas.

• Lajes maciças: O espaçamento da grelha adotado pode ser configurado através do menu Estrutura - Configurações - Projeto - Análise - Painéis de lajes seu valor no item Espaçamento das faixas.
• Lajes nervuradas, pré-moldadas ou treliçadas: O espaçamento será definido automaticamente, tomando como base a disposição das nervuras e dimensão do bloco de enchimento utilizado, sendo que cada nervura da laje irá corresponder à uma barra da grelha.

Os erros relacionados à montagem da grelha da laje no AltoQi Eberick indicam que a discretização da laje não está adequada para a análise estrutural. Isso ocorre quando elementos como pilares, capitéis, aberturas ou o próprio contorno da laje não estão corretamente conectados às barras da grelha, impedindo o processamento da estrutura.

Confira os tópicos apresentados neste artigo:

• Erro L30 - Impossível montar a grelha da laje
• Erro L125 - A ligação do(a) pilar/núcleo rígido/estaca XX com a grelha da laje XX não é adequada
• Erro L126 - A ligação do capitel/maciço XX com a grelha da laje XX não é adequada
• Erro L127 - A ligação da abertura com a grelha da laje XX não é adequada
• Como solucionar erros de montagem de grelha

  • Ajustar a grelha da laje
  • Reposicionar ou ajustar elementos
  • Dispensar verificação de aberturas

Erro L30 - Impossível montar a grelha da laje

Este erro é emitido quando o painel não apresenta nenhum nó de grelha no interior ou quando existe algum problema na definição do contorno da laje. Geralmente ocorre em casos de lajes estreitas.

Este erro pode ser resolvido com os ajustes indicados no tópico Como solucionar erros de montagem de grelha.

Erro L125 - A ligação do(a) pilar/núcleo rígido/estaca XX com a grelha da laje XX não é adequada

A partir da atualização 2025-11 para usuários Assinatura, este erro é emitido na ocorrência de pilares, núcleos rígidos e estacas no interior de lajes que não estejam devidamente conectadas às barras da grelha.

A ligação dos pilares à grelha é considerada inadequada quando menos de três barras da laje se conectarem ao pilar.

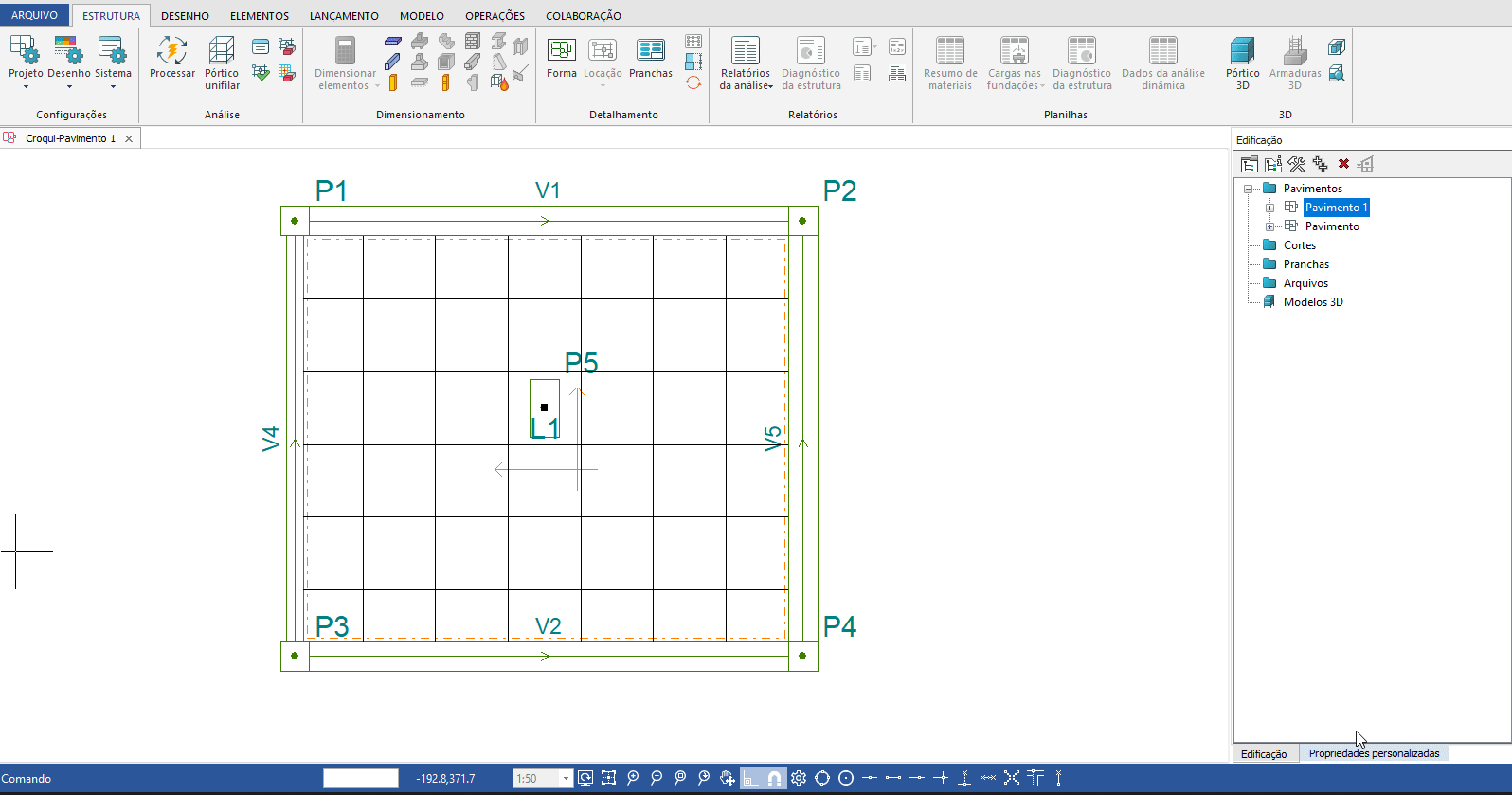

Para versões anteriores, caso o espaçamento da grelha seja maior que as dimensões do pilar, é possível que este pilar não se conecte devidamente à laje. Neste caso, é importante que o pilar contenha em sua seção ao menos um nó da grelha, como mostrado abaixo. Este mesmo erro ocorre para elementos de capitel, quando as barras da grelha não interceptam o mesmo em uma das direções do plano.

Este erro pode ser resolvido com os ajustes indicados no tópico Como solucionar erros de montagem de grelha.

Erro L126 - A ligação do capitel/maciço XX com a grelha da laje XX não é adequada

A partir da atualização 2025-11 para usuários Assinatura, este erro é emitido na ocorrência de lajes apoiadas em maciços e pilares com capiteis quando estes não estiverem conectados adequadamente às barras da grelha.

Em capiteis e maciços no interior de lajes, a ligação dos pilares à grelha é considerada inadequada quando menos de três barras da laje se conectarem a eles. Para capiteis ligados às barras que fazem parte do contorno interno ou externo das lajes, o erro é emitido se nenhuma barra da grelha estiver conectada a eles.

Para versões anteriores, no caso de maciços lançados nas lajes, podemos identificar duas situações onde o erro será emitido. Caso o maciço não intercepte nenhuma barra, como o demonstrado para pilares, ou ainda, para lajes bidirecionais, caso maciço esteja isolado e somente interceptar barras em uma direção.

Este erro pode ser resolvido com os ajustes indicados no tópico Como solucionar erros de montagem de grelha.

Erro L127 - A ligação da abertura com a grelha da laje XX não é adequada

A partir da atualização 2025-11 para usuários Assinatura, este erro é emitido na ocorrência de aberturas não conectadas adequadamente às barras da grelha. A ligação é considerada inadequada quando menos de três barras da laje se conectarem ao contorno da abertura.

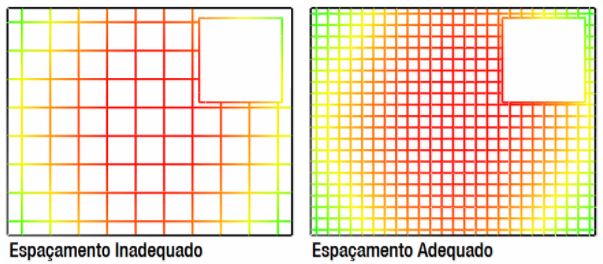

Para versões anteriores, no caso de aberturas, a mensagem pode ser emitida em duas situações distintas. Uma delas pode ocorrer quando a abertura apresenta dimensões menores que o espaçamento da grelha, tal qual mostrado acima para pilares e capitéis. Além disto, quando a abertura for posicionada muito próximo ao apoio, impedindo que a grelha seja posicionada no espaço entre a abertura e o apoio. Neste caso, é importante garantir que a grelha tenha um espaçamento suficientemente pequeno para que possa ser detalhada nesta região

Este erro pode ser resolvido com os ajustes indicados no tópico Como solucionar erros de montagem de grelha.

Como solucionar erros de montagem da grelha

Os erros abordados neste artigo têm origem geométrica e indicam que a grelha da laje não está se conectando corretamente aos elementos do modelo. A seguir, listamos as principais ações que podem ser aplicadas para resolver esses casos.

Ajustar a grelha da laje

• Reduzir o espaçamento da grelha

O ajuste do espaçamento da grelha poderá ser feito em  Estrutura - Configurações - Projeto - Análise - Painéis de lajes, ajustando o valor no item  Espaçamento das faixas. Alterando esta configuração, todas as lajes do projeto terão seus espaçamentos alterados.

• Configurar espaçamento individual por laje

O programa ainda permite configurar individualmente o espaçamento da grelha para cada laje do modelo. Para isso, acesse o diálogo de lançamento da laje em questão dando um duplo clique sobre a mesma, clique no botão Grelha, desmarque a opção Adotar espaçamento configurado e edite os valores de espaçamento nas direções X e Y.

Para lajes nervuradas, uma vez que o espaçamento da grelha é determinado pelas dimensões do bloco de enchimento, alterar o espaçamento não é possível. Neste caso, o programa também permite que as nervuras da laje sejam reposicionadas.

• Reposicionar grelha da laje

É possível solucionar situações onde uma barra não se conecta ao elemento de apoio reposicionando as nervuras de modo que a conexão passe a existir. Para reposicionar as nervuras das lajes, utilize o comando Posicionar nervuras, como indicado no artigo Como posicionar nervuras de lajes.

Para lajes maciças, também é possível utilizar o recurso Posicionar nervuras para ajustar a posição da grelha da laje, como exemplificado abaixo e descrito com mais detalhes no artigo "Como ajustar a posição da grelha em lajes maciças?".

Reposicionar ou ajustar elementos

Além dos procedimentos abordando a geometria da laje, também será possível editar o elemento que causa a inconsistência no processamento. Assim, medidas como reposicionar a abertura, alterar as dimensões do pilar e aumentar o capitel também podem ser estudadas e adotadas, a critério do projetista.

Dispensar verificação de aberturas

• Ao clicar em "sim", será emitido o "Aviso L22 - Posição da abertura não permite discretização adequada da laje LX " invés de erros de lançamento.
• Ao clicar em "não" a estrutura será processada, mas ao detalhar a laje será exibido o "Aviso 145 - Verificar abertura da laje"   e a indicação "abertura não verificada" no detalhamento, sendo  necessário que o projetista realize verificações adicionais.
