Como incluir condutor de aterramento em qualquer ponto lançado?

A função da fiação Terra, é conectar à terra de modo a equipotencializar todos os dispositivos que precisarem utilizar seu potencial como referência. Em outras palavras, o principal objetivo do aterramento é o escape da corrente para um local seguro, seja por motivos de segurança ou como meio de prolongamento da vida útil de equipamentos.

O AltoQi Builder, possui diversas peças cadastradas atendendo as necessidades mais usuais em projeto e é no cadastro de cada peça que são informados os valores de cálculo, simbologias, dimensionamento, etc. Uma destas informações é a necessidade, ou não, do condutor Terra.

Observação: O módulo Elétrico adiciona a fiação terra apenas para os pontos que estão previamente configurados no cadastro quanto a necessidade do condutor terra.

Caso o usuário deseje incluir o condutor terra em algum ponto que não o possua, por exemplo Lâmpadas, será necessário adicionar no cadastro uma nova peça com as propriedades que correspondem às suas necessidades, neste caso com a opção Requer aterramento habilitada.
Quando for necessário alterar apenas essa informação, recomendamos  copiar a peça  de referência  e editar as informações na peça criada  pelo usuário.

Observação:  Lembramos que as peças padrões do programa não poderão ser editadas, pois os dados cadastrados são referenciados diretamente em nosso banco de dados.

Como exemplo, iremos  habilitar o Requer aterramento em uma lâmpada fluorescente cadastrada no programa.

Observação:  Nos quadros, se houver ao menos um circuito subordinado que esteja aterrado, o programa passa a fiação terra ao quadro que estiver associado anteriormente, finalizando o caminho até a Entrada de serviço, que é denominada pelo programa como Alimentador predial.


Copiando e Colando a peça

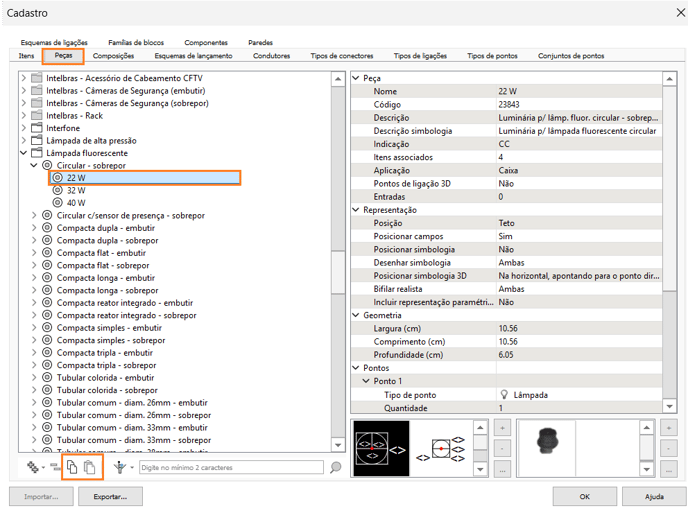

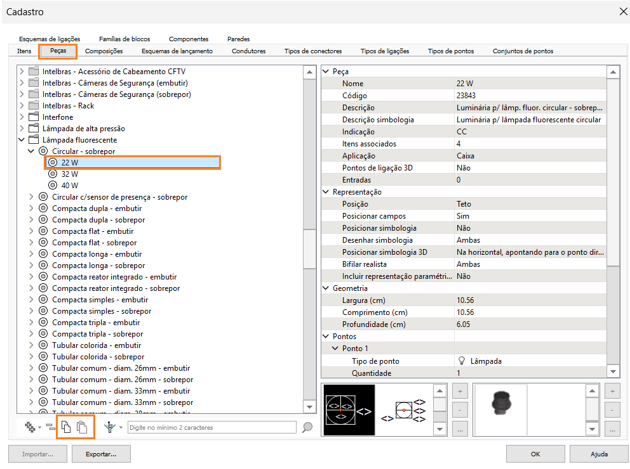

Como a única informação que desejamos alterar é o Requer aterramento, para facilitar a criação da nova peça iremos copiar e colar uma peça referência, assim teremos uma peça de usuário com todas as informações iguais a peça padrão.

Observação: Para realizar este procedimento recomendamos a leitura do artigo Como "Copiar" e "Colar" uma peça do cadastro.

Editando as informações

Após realizarmos a cópia da peça, podemos editar as informações desejadas, portanto recomendamos realizar o seguinte procedimento:

  • Selecionar a peça recém criada;

Observação: Uma forma de verificar se a peça no cadastro do programa se configura como peça de usuário: é uma simbologia mais clara (esmaecida) e código nulo.

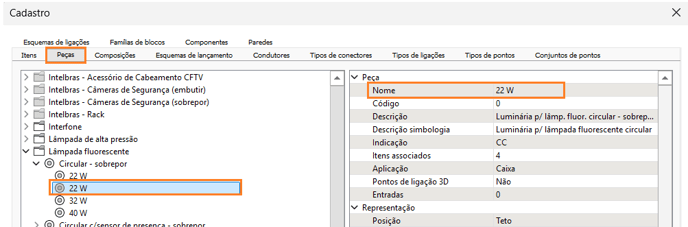

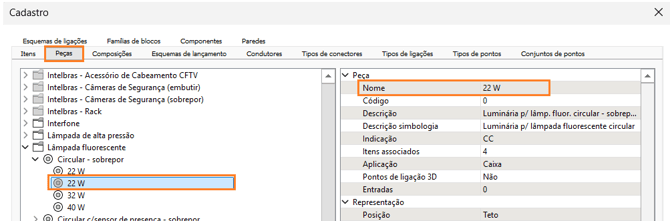

  • Recomendamos alterar o Nome, para que seja mais fácil identificar a peça;

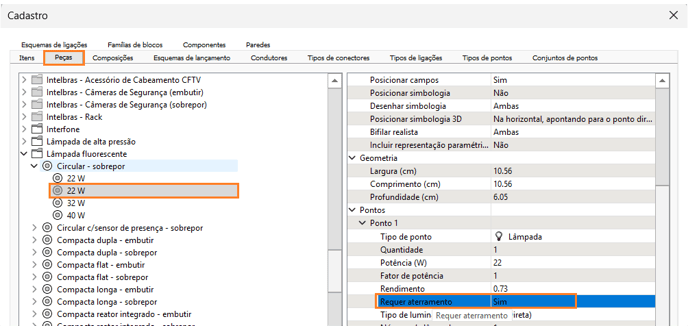

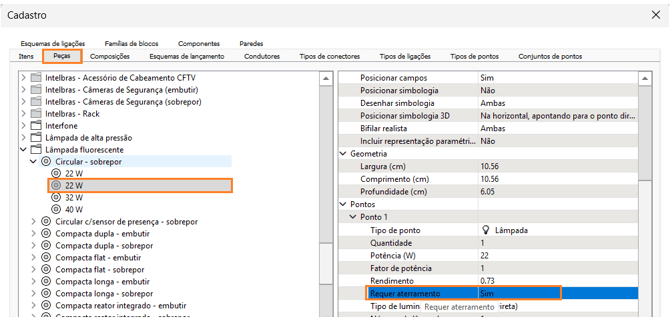

  • Alterar o Requer aterramento para Sim;

Observação: Se o usuário desejar, pode-se alterar a Descrição simbologia, a Indicação, os Itens associados, a Posição, as simbologias, entre outras informações da peça.

  • Clicar em OK.

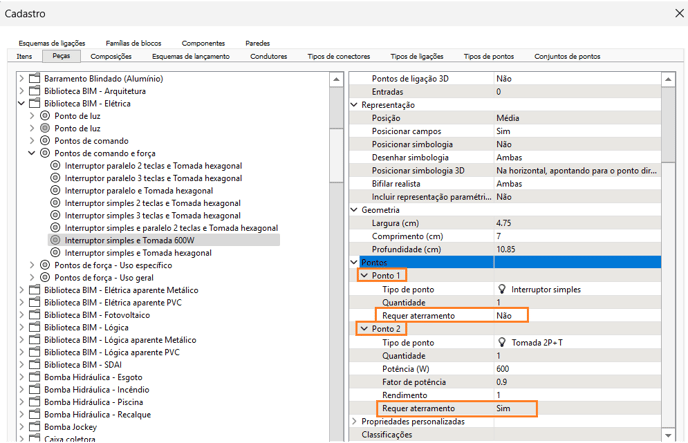

Atualmente, é possível configurar o Requer aterramento por ponto, como é o caso de conjuntos de tomada mais interruptor, onde um deles recebe o condutor Terra e o outro não.

Exemplo: Interruptor + Tomada

Realizando este procedimento a nova peça estará incluída no cadastro e estará disponível para utilização nos projetos.

Quando esta peça for utilizada, ao processar o projeto e passar toda a fiação, a fiação Terra chegará até o ponto configurado.



Observação: Caso o projeto já esteja com os pontos lançados e seja necessário alterar a peça utilizada recomendamos a leitura do artigo Como editar uma peça em todos os pontos que a utilizam simultaneamente?.
