Cadastro e propriedades de bombas hidráulicas no AltoQi Builder

A plataforma AltoQi Builder dispõe de cadastro padrão que contempla diversos modelos de bombas hidráulicas de diferentes fabricantes. No entanto, quando nenhuma bomba atende às necessidades do projetista, é possível cadastrar um novo modelo, com base naqueles disponíveis em catálogos, que esteja adequada à situação do projeto.

O cadastro adequado de uma bomba, que pode ser utilizada em projetos hidráulicos, de incêndio e sanitários no AltoQi Builder é um passo fundamental para garantir o correto dimensionamento hidráulico de um sistema.

A partir de um cadastro preciso, com parâmetros e curvas compatíveis com as necessidades do projeto, o programa consegue sugerir, combinar e validar os equipamentos mais adequados para atender às exigências de vazão e pressão. Este artigo apresenta os procedimentos para o cadastro de bombas, destacando a seleção de peças, grupos de bombas, parâmetros relevantes e boas práticas para garantir consistência técnica e facilidade de uso no projeto.



Assuntos tratados neste artigo

• Cadastrando o item para a lista de materiais

• Cadastrando a Peça para lançamento

• Configurando as propriedades hidráulicas do modelo

• Cadastrando simbologia 3D para a bomba

• Perguntas Frequentes



Cadastrando o item para a lista de materiais

Para que a peça cadastrada seja observada na lista de materiais, faz-se necessário o cadastro do item para tal elemento, no exemplo desse artigo será utilizado para a disciplina incêndio, mas as mesmas orientações se aplicam a bombas para o projetos de recalque e estações elevatórias das disciplinas de Hidráulica e Sanitário.

• Acesse a guia Arquivo - opção Cadastro - aba Itens;
• Localize a classe de itens desejada. Os itens relacionados às bombas de incêndio do cadastro padrão do programa AltoQi Builder estão inclusos na classe Bomba Hidráulica - Incêndio, que será utilizada neste exemplo;
• Junto à classe de itens selecionada, clique sobre o grupo de itens correspondente ao fabricante da bomba desejada para criação;
  • Caso deseja criar um novo grupo, clique sobre a classe Bomba Hidráulica - Incêndio, clique no comando Adicionar (botão ) - opção Novo grupo. Em seguida, dê um nome ao grupo de itens recém criado.



• Clique sobre o grupo de itens definido e em seguida, clique novamente no comando Adicionar (botão ). À direita, inclua como nome o modelo da bomba cadastrada.



• Com este procedimento, será possível associar o item recém criado à peça que será criada na sequência.



Cadastrando a Peça para lançamento

O procedimento para cadastro da peça consta abaixo.

• Ainda na janela Cadastro, acesse a aba Peças;
• Localize a classe de peças para as bombas da rede desejada, como Bomba Hidráulica - Incêndio, que será utilizada neste exemplo;
• Em seguida, selecione o grupo que corresponde às bitolas de entrada e saída da bomba. Neste exemplo utilizaremos o grupo 2" x 1.1/2";
  • Caso deseja criar um novo grupo, clique sobre a classe Bomba Hidráulica - Incêndio, clique no comando Adicionar (botão ) - opção Novo grupo de peças para conexão, como destacado abaixo.



• Clique sobre o número do campo Entradas e em seguida, selecione o símbolo de reticências que será apresentado (botão );
• Na janela Entradas, clique duas vezes no símbolo de adição (botão ) e insira uma ligação de entrada e outra de saída à bomba. Neste exemplo, utilizou-se os diâmetros do grupo 2" x 1.1/2";



• Clique em OK para fechar a janela Entradas;
• Clique sobre o número do campo Itens associados e em seguida, selecione o símbolo de reticências que será apresentado (botão );
• Na janela Itens associados, clique no símbolo de adição (botão ) e inclua o Material, Grupo e Item da bomba cadastrada;



• Clique em OK para fechar a janela Itens associados;
• Estabeleça os dados de representação como preferir, ou adote as sugestões apresentadas abaixo;



• Defina as dimensões de diâmetro e comprimento, em centímetros, da bomba cadastrada;



Configurando as propriedades hidráulicas do modelo

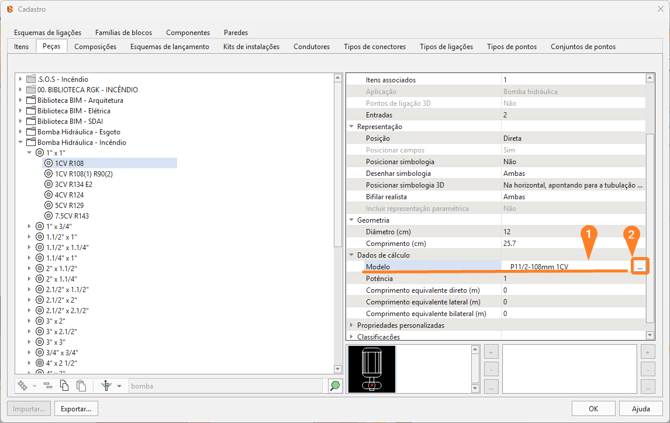

• Para os dados de cálculo, clique sobre o texto do campo Modelo (1) e selecione o símbolo de reticências que será apresentado após clicar na célula do modelo (2) (botão );



• Tenha em mãos o catálogo do fabricante da bomba. A figura abaixo ilustra um modelo disponível em catálogo;

• Na janela Bomba hidráulica, clique no símbolo de adição (botão ) ao lado da caixa de texto Modelo e digite o nome do modelo de bomba;
• Preencha o campo Potência com o valor de potência em unidade cavalo-vapor;



• Inclua no mínimo três pontos da curva da bomba clicando no símbolo de adição (botão ) na região inferior da janela. A figura abaixo exemplifica o cadastro dos dados de uma curva;

• Clique em OK para fechar a janela Bomba hidráulica e em OK novamente para fechar a janela Cadastro e finalizar o procedimento.

Cadastrando simbologia 3D para a bomba

Além do cadastro hidráulico, é possível associar uma simbologia 3D à bomba de incêndio, permitindo sua correta representação no modelo tridimensional do projeto. Esse procedimento é opcional e não interfere nos cálculos hidráulicos, sendo utilizado exclusivamente para fins de visualização e documentação do projeto.

O processo de cadastro da simbologia 3D da bomba segue o mesmo procedimento descrito para o cadastro de simbologias 3D de peças no AltoQi Builder, com um exemplo específico de bomba. Para mais detalhes sobre as etapas necessárias, recomenda-se consultar o artigo específico: Como informar ligações volumétricas em um símbolo 3D e em uma peça?.

Considerações finais

O cadastro de uma bomba de incêndio no AltoQi Builder é um processo essencial para garantir que o dimensionamento hidráulico seja realizado com precisão e segurança. Seguir as práticas recomendadas ao cadastrar bombas, como escolher grupos adequados, preencher curvas de desempenho corretas e manter a consistência técnica nos parâmetros, assegura que o sistema projetado atenda aos requisitos de operação e às normas aplicáveis. Com um cadastro bem estruturado, a definição e o processamento da bomba no projeto se tornam mais confiáveis e eficientes.



Perguntas Frequentes

Posso cadastrar mais de uma bomba?

Sim. Você pode cadastrar quantas bombas forem necessárias, desde que sejam utilizadas corretamente durante a definição no dimensionamento do sistema.

É possível utilizar bombas em série ou em paralelo no AltoQi Builder?

Não. Atualmente, o AltoQi Builder não permite a associação de mais de uma bomba principal no sistema hidráulico. O dimensionamento do projeto de incêndio considera apenas uma bomba principal, responsável por atender aos requisitos de vazão e pressão da rede.

Configurações com bombas principais em série ou em paralelo não são suportadas pelo programa. Caso o projeto preveja esse tipo de solução, o projetista deve representar o sistema de forma simplificada, utilizando uma bomba equivalente que atenda às condições hidráulicas exigidas, apenas para fins de cálculo no software.

O que significa o grupo de bombas (ex.: 2" x 2")?

O grupo indica os diâmetros de sucção e recalque da bomba, facilitando a seleção de acordo com as características do sistema hidráulico onde será inserida.

É obrigatório cadastrar bombas personalizadas?

Não. O cadastro personalizado é necessário apenas quando a biblioteca padrão e o portal dos fabricantes não atende às necessidades do projeto ou quando se deseja utilizar um modelo específico de fabricante/tipo de bomba que não esteja disponível.

O que devo fazer se a bomba cadastrada não aparece na seleção?

Verifique se o grupo de bombas está correto e se os parâmetros foram preenchidos corretamente. Se necessário, ajuste o cadastro ou utilize outro grupo de bomba compatível.

O cadastro de uma bomba no AltoQi Builder é exclusivo para projetos de incêndio?

Não. O cadastro de uma bomba no AltoQi Builder não é específico da disciplina de Incêndio. Uma vez cadastrada corretamente, a bomba pode ser utilizada em projetos hidráulicos, de incêndio e sanitários, desde que seus parâmetros sejam compatíveis com os critérios e necessidades de cada sistema.

Cabe ao projetista verificar se as características da bomba cadastrada, como vazão, altura manométrica e diâmetros de conexão, atendem aos requisitos técnicos e normativos da disciplina em que ela será aplicada.

Em quais disciplinas do AltoQi Builder é possível utilizar bombas hidráulicas?

As bombas hidráulicas cadastradas no AltoQi Builder podem ser utilizadas nas seguintes disciplinas:

• Hidrossanitário

• Incêndio

• Sanitário

A disponibilidade da bomba em cada disciplina depende da compatibilidade dos parâmetros cadastrados com os critérios técnicos e de dimensionamento de cada sistema. O programa não restringe o uso da bomba por disciplina, ficando a cargo do projetista garantir que o modelo selecionado seja adequado à aplicação pretendida.
