O que mudou no Builder com a NBR 5419:2026 para projetos de SPDA

A atualização da NBR 5419 trouxe mudanças na avaliação de risco utilizada em projetos de Sistemas de Proteção contra Descargas Atmosféricas (SPDA). Para acompanhar essas alterações, o Builder também foi atualizado.

Na prática, quem desenvolve projetos de SPDA encontrará mudanças nos dados utilizados pelo programa, novos parâmetros que precisam ser informados durante a avaliação de risco e alterações nos resultados apresentados pelo Builder.

Neste artigo, você verá o que mudou no programa e quais informações precisam de atenção ao desenvolver ou atualizar um projeto conforme a NBR 5419:2026.

O que mudou na avaliação de risco do SPDA?

Com a NBR 5419:2026, a avaliação de risco passou por alterações que modificam tanto os dados utilizados pelo Builder quanto as informações apresentadas ao projetista. As principais mudanças são:

• Atualização dos valores de densidade de descargas atmosféricas, Ng;
• Remoção do componente de risco R2, referente ao Risco de perdas de serviço ao público;
• Alteração do tratamento do componente R4 (Risco de Perda de Valor Econômico), que passa a ser opcional;
• Inclusão do parâmetro Impacto da falha do sistema;
• Inclusão do parâmetro Fator de Aumento devido ao tipo de construção;
• Inclusão da Frequência de Danos nos resultados da avaliação;

A seguir, veja como essas mudanças interferem no desenvolvimento do projeto.

Novo valor de densidade de descargas atmosféricas, Ng

Uma das alterações está na determinação da densidade de descargas atmosféricas, representada por Ng. Com a nova norma, os valores utilizados na avaliação foram atualizados e são definidos por município. No Builder, ao selecionar a localização correspondente ao projeto, o programa utiliza a nova base de dados prevista para a NBR 5419:2026.

Por isso, o valor de Ng encontrado para um município pode ser diferente daquele utilizado em projetos elaborados conforme a edição anterior da norma.

Para projetos novos, não é necessário calcular ou atualizar manualmente esse valor quando ele é obtido pelo programa. O principal cuidado do projetista é conferir se a localização adotada corresponde à edificação analisada.

Quais informações precisam ser preenchidas na nova avaliação?

Além da atualização dos dados utilizados pelo programa, a NBR 5419:2026 introduziu parâmetros que passam a fazer parte da avaliação de risco.

No Builder, o projetista encontrará dois novos campos que precisam ser considerados:

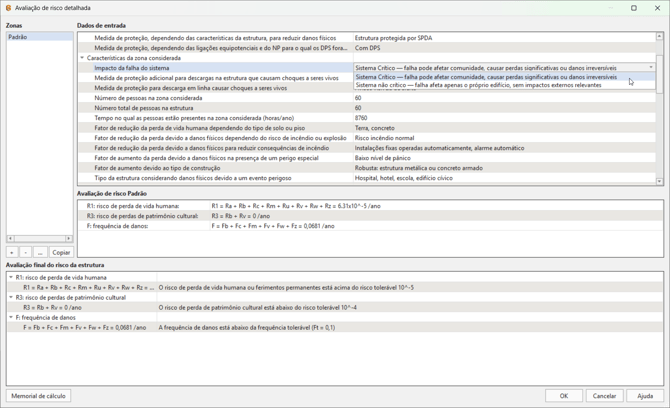

Impacto da falha do sistema

O campo Impacto da falha do sistema passa a fazer parte dos parâmetros da avaliação. O projetista deve selecionar a opção correspondente às características da edificação e do sistema que está sendo analisado.

A definição da opção adequada deve considerar os critérios estabelecidos pela NBR 5419:2026 para o projeto em análise.

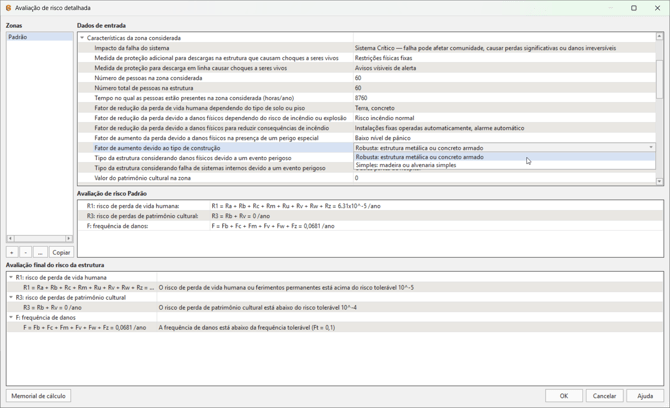

Fator de aumento devido ao tipo de construção

Outro novo parâmetro é o Fator de aumento devido ao tipo de construção. Assim como no campo anterior, o projetista deve informar no Builder a opção correspondente às características da construção analisada.

Esses parâmetros não existiam na avaliação realizada conforme a edição anterior da norma. Portanto, ao trabalhar com a NBR 5419:2026, é importante revisar os dados da edificação antes de concluir a análise.

O que aconteceu com os riscos R2 e R4?

A estrutura dos componentes de risco também foi modificada.

R2 não faz mais parte da avaliação

O componente R2, referente ao Risco de perdas de serviço ao público, utilizado anteriormente, foi removido da metodologia adotada na nova norma. Por esse motivo, ele deixa de aparecer na avaliação e nos resultados correspondentes no Builder quando o projeto utiliza a NBR 5419:2026.

O projetista não precisa realizar nenhuma configuração para remover esse componente.

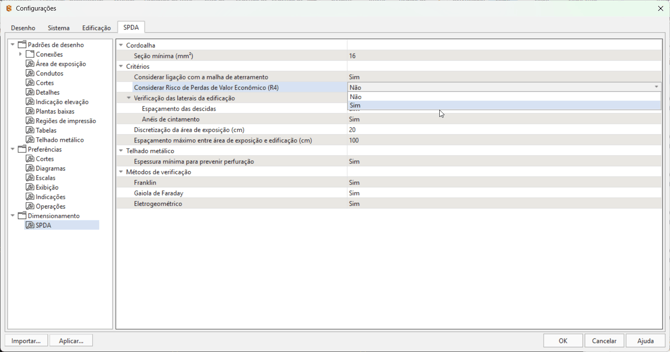

R4 passa a ser opcional

O comportamento de R4, Risco de Perda de Valor Econômico, que passa a ser opcional, também mudou.

Na nova avaliação, sua consideração passa a depender da aplicabilidade ao projeto. No Builder, o projetista pode definir se R4 será considerado na análise.

Diferentemente do R2, portanto, a alteração de R4 exige uma decisão do projetista.

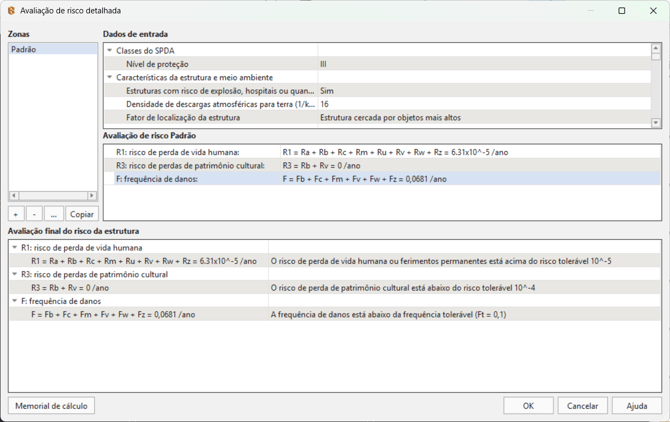

Nova Frequência de Danos

A atualização também inclui a Frequência de Danos na avaliação, indicador que representa a frequência anual esperada de danos em uma estrutura em decorrência de descargas atmosféricas.

Após o preenchimento dos parâmetros e processamento da análise, essa informação passa a fazer parte dos resultados apresentados pelo Builder.

A informação também passa a compor o memorial de cálculo correspondente à nova norma.

O que acontece com projetos criados anteriormente?

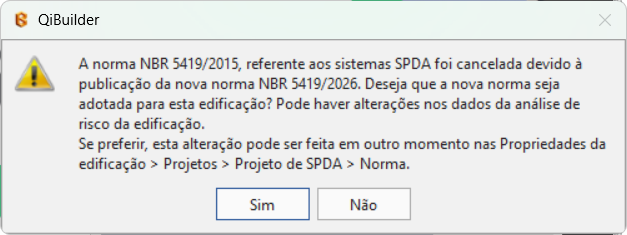

Ao abrir um projeto de SPDA criado antes da atualização para a NBR 5419:2026, o Builder apresenta uma mensagem informando que a NBR 5419/2015 foi cancelada devido à publicação da nova norma.

Nesse momento, você pode escolher se deseja atualizar o projeto para a NBR 5419/2026 ou manter a norma utilizada anteriormente.

Ao selecionar Sim, o Builder altera a norma do projeto para a NBR 5419/2026. Como a nova norma modifica dados e critérios utilizados na análise de risco, revise as informações da edificação e os resultados da avaliação após a atualização.

Ao selecionar Não ou fechar a mensagem, o projeto permanece configurado com a norma utilizada anteriormente. Caso necessário, a alteração poderá ser realizada posteriormente em Propriedades da edificação > Projetos > Projeto de SPDA > Norma.

Ao desenvolver ou atualizar um projeto para a NBR 5419:2026, revise os dados da avaliação de risco, especialmente a localização e o valor de Ng, os novos parâmetros de Impacto da falha do sistema e Fator de aumento devido ao tipo de construção, além da aplicabilidade de R4.

Após esses ajustes, processe novamente a análise, confira os resultados, incluindo a Frequência de Danos, e gere um novo memorial de cálculo para que as informações estejam de acordo com a norma adotada no projeto.
